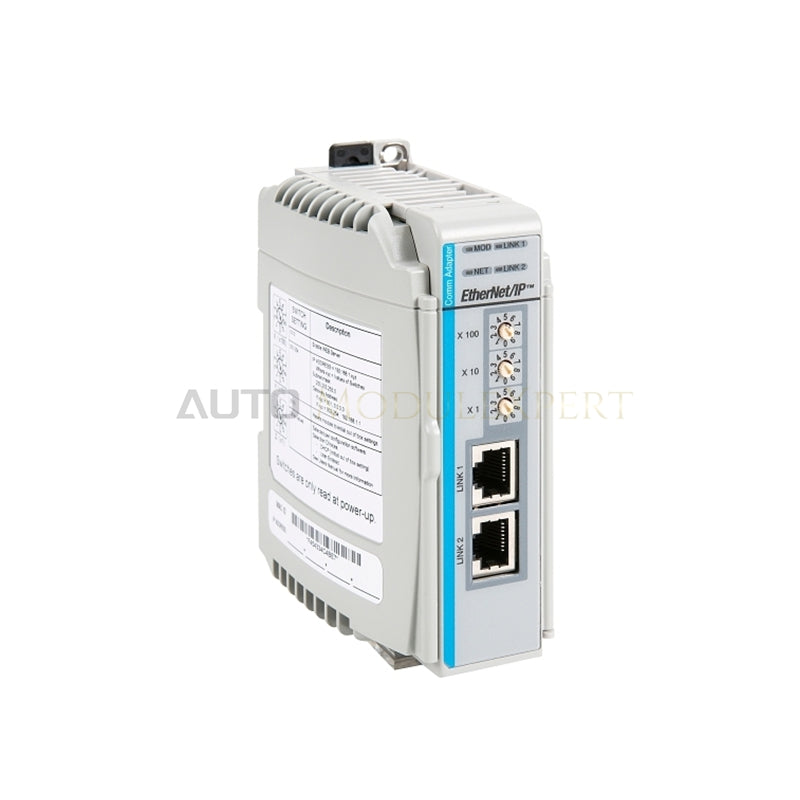

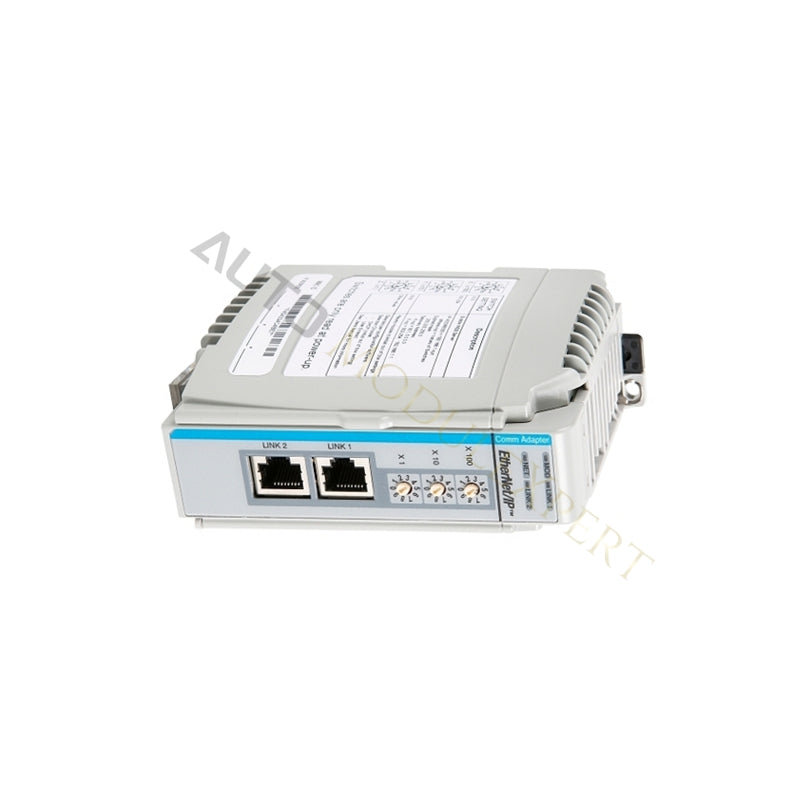

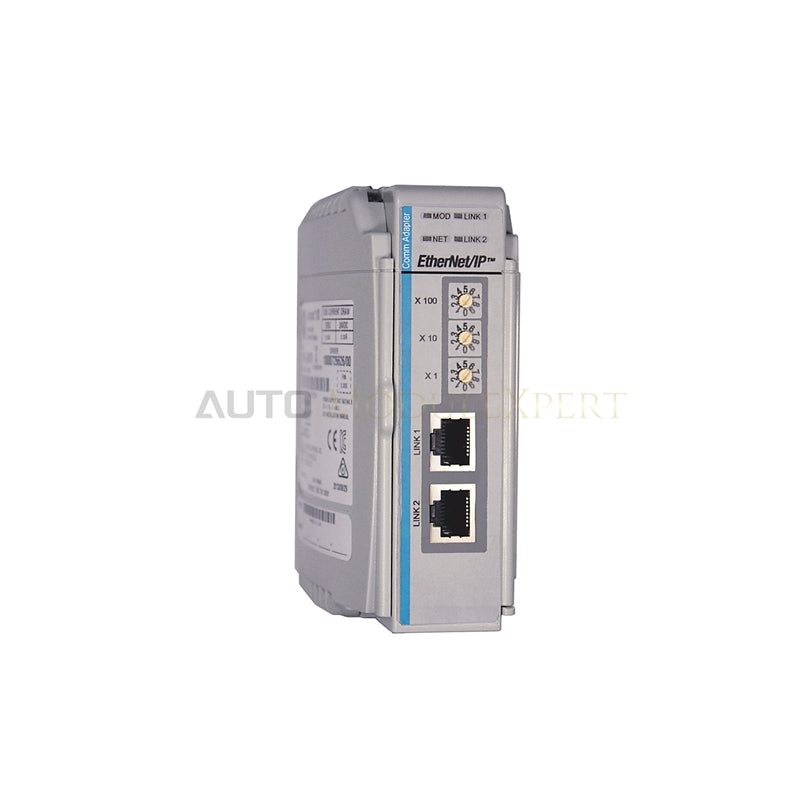

محول Allen-Bradley 1769-AENTR CompactLogix EtherNet/IP
تم إعداد Allen-Bradley 1769-AENTR (محول 1769-AENTR EtherNet/IP) لدمج وحدات الإدخال/الإخراج الموزعة ضمن منصات وحدات التحكم CompactLogix، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تنشئ هذه الوحدة واجهة اتصال عالية السرعة تربط بنوك توسعة Compact I/O المحلية طراز 1769 بوحدة تحكم الأتمتة القابلة للبرمجة (PAC) الرئيسية Logix عبر شبكات صناعية حتمية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-AENTR |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.28 كجم (0.62 رطل) |
| الأبعاد | 50 مم × 118 مم × 87 مم (العرض × الارتفاع × العمق) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | من 5 إلى 95% دون تكاثف |
| استهلاك الطاقة | طاقة ناقل اللوحة الخلفية للنظام بجهد 5 VDC |
| منافذ الشبكة | منفذا RJ45 إيثرنت (الفئة 5) |
| معدل نقل البيانات | تفاوض تلقائي بسرعة 10/100 ميجابت/ثانية |
| طوبولوجيا الشبكة | حلقة على مستوى الأجهزة (DLR)، خطية، نجمية |
| الاهتزاز / الصدمة | 2 G عند 10 إلى 500 هرتز / 15 G أثناء التشغيل |
| عزم التثبيت | 1.16 نيوتن متر (10 بوصة-رطل) باستخدام براغي M4 أو #8 |
أداء واجهة إيثرنت وناقل اللوحة الخلفية
تعمل الوحدة كجسر إيثرنت يدير حركة الاتصالات بين وحدات PAC المضيفة ووحدات الإدخال/الإخراج المحلية. وبفضل إمكانية التبديل المضمنة، تدعم الوحدة بنية ثنائية المنافذ مصممة لطوبولوجيات الحلقة على مستوى الأجهزة (DLR) والخطية. توفر بنية DLR استعادة الشبكة من عطل واحد، مما يحافظ على تسليم الرسائل الحتمي عند حدوث عطل في أحد الكابلات. تتولى واجهة ناقل اللوحة الخلفية الداخلية تحديث بيانات الإدخال/الإخراج الدورية، وحركة تكوين الوحدات، وتشخيص الأعطال عبر بطاقات الإدخال/الإخراج 1769 المتصلة. تتطلب توافقية البرنامج الثابت Studio 5000 أو RSLogix 5000 الإصدار 20 أو أحدث، مع استخدام ملف تعريف إضافي مخصص (AOP) للتعرّف على الأجهزة وتعيين معلمات الوحدة.
الأسئلة الشائعة
س: هل يمكن تكوين منفذي RJ45 إيثرنت في الوحدة باستخدام عنواني IP مختلفين؟
ج: لا. يشترك منفذا إيثرنت في واجهة شبكة واحدة ويعملان عبر مفتاح مضمّن ذي منفذين. ويستخدم كلا المنفذين الفعليين عنوان IP نفسه تمامًا لتسهيل طوبولوجيات الشبكات الخطية وحلقات DLR.
س: ما إصدار البرنامج المطلوب لتكوين الوحدة وتشغيلها؟
ج: يتطلب تكوين الأجهزة برنامج RSLogix 5000 أو Studio 5000، الإصدار 20 أو أحدث، إلى جانب تثبيت ملف التعريف الإضافي (AOP) المطابق في بيئة البرمجة.
س: ما تصنيفات الحصانة الأساسية ضد التداخل الكهرومغناطيسي على خطوط الاتصالات؟
ج: تتحمل منافذ الاتصالات حصانة ضد الترددات اللاسلكية الموصلة حتى 10 V rms (من 150 كيلوهرتز إلى 80 ميجاهرتز)، وحصانة EFT/B حتى +/-3 كيلوفولت عند 5 كيلوهرتز، وحصانة ضد الارتفاعات العابرة حتى +/-2 كيلوفولت بين الخط والأرض.
إرشادات التركيب الميداني
أثناء التركيب الفعلي، ثبّت وحدة المحول على سكة DIN قياسية مقاس 35 مم أو اربطها مباشرة بلوحة مؤرضة باستخدام مكونات تثبيت M4 أو #8، مع إحكامها بعزم قدره 1.16 نيوتن متر (10 بوصة-رطل). حافظ على التأريض المادي الصحيح من خلال ضمان اتصال سكة DIN بمستوى تأريض الهيكل المركزي عبر موصلات نحاسية منخفضة الممانعة. مرّر جميع كابلات إيثرنت الصناعية من الفئة 5 بعيدًا عن خطوط الطاقة عالية الجهد، ومحركات التردد المتغير، والأحمال الحثية الثقيلة لمنع الاقتران الكهرومغناطيسي. يجب تأريض كابلات إيثرنت المجدولة المحمية (STP) عند نقاط إنهاء الكابل للحفاظ على التوافق مع معايير انبعاث CISPR 11 من الفئة A والحماية من التفريغ الكهروستاتيكي (6 كيلوفولت تلامس، 8 كيلوفولت هواء). حافظ على خلوص رأسي كافٍ حول هيكل الوحدة للسماح بالتبريد بالحمل الطبيعي ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية.
