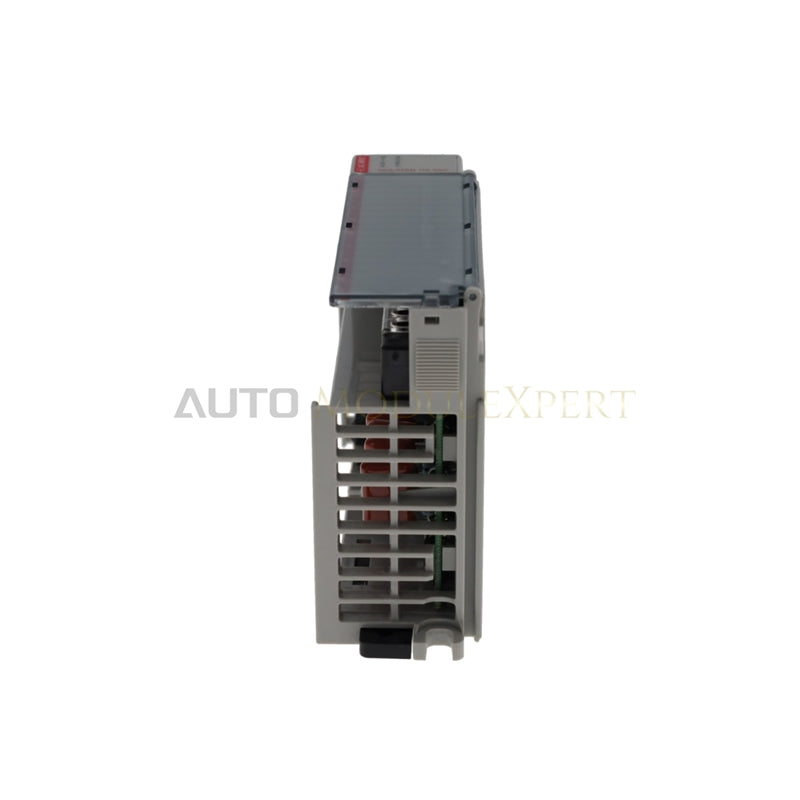

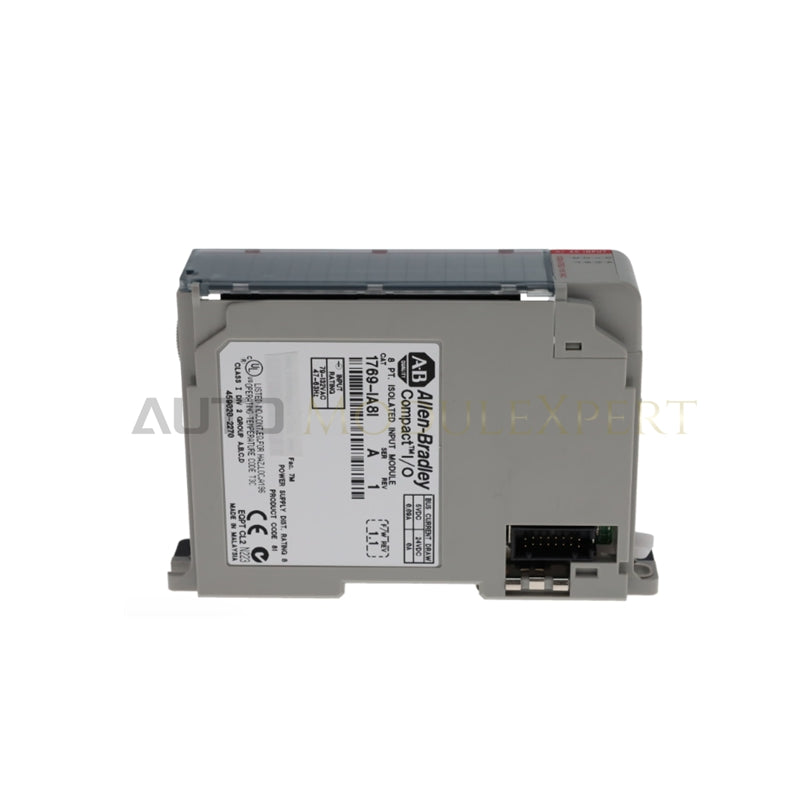

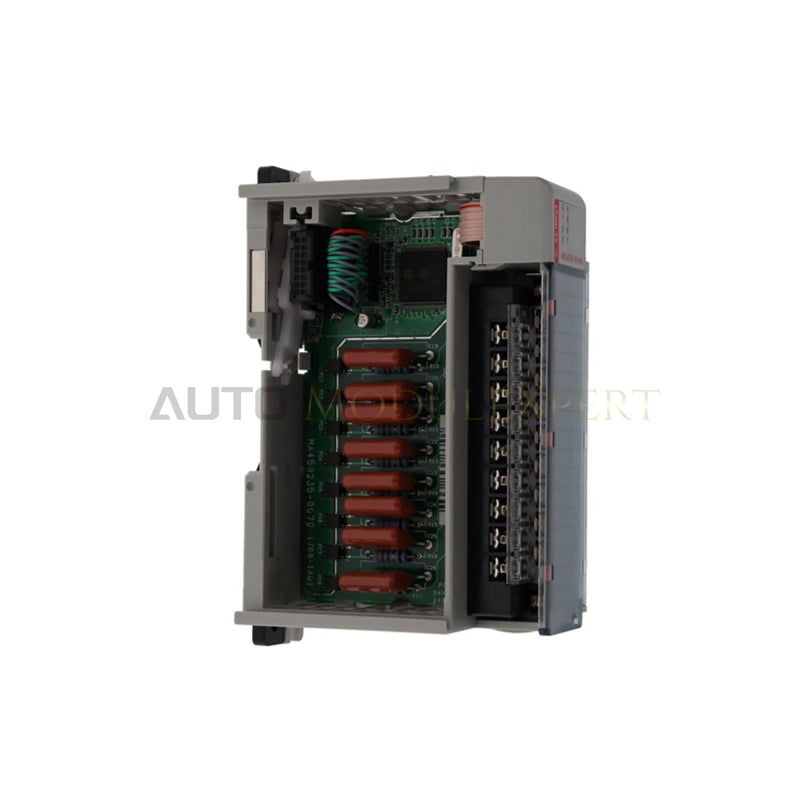

وحدة الإدخال الرقمي Allen-Bradley 1769-IA8I CompactLogix
تعمل وحدة Allen-Bradley 1769-IA8I، المدرجة أيضًا باسم وحدة الإدخال الرقمي 1769-IA8I، كمكوّن عتادي مخصص لتكييف إشارات المجال بجهد 120 VAC واكتشاف الحالات الرقمية ضمن أنظمة CompactLogix. تعالج هذه الوحدة أحادية الفتحة إشارات التيار المتردد عبر ثماني قنوات معزولة فرديًا، وتنقل حالات الإدخال الرقمية مباشرةً إلى ناقل اللوحة الخلفية لوحدة التحكم.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-IA8I |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | ماليزيا |
| الوزن | 0.17 kg (0.38 lbs) |
| الأبعاد | 118 mm x 35 mm x 87 mm |
| درجة حرارة التشغيل | 0 إلى 60 deg C |
| استهلاك الطاقة | 90 mA عند طاقة الناقل الخلفي 5.1 VDC |
| عدد المدخلات | 8 قنوات تيار متردد معزولة فرديًا |
| جهد الإدخال الاسمي | 100/120 VAC |
| نطاق جهد التشغيل | 79 إلى 132 VAC |
| تردد الإدخال | 47 إلى 63 Hz |
| تيار حالة التشغيل | 10 mA كحد أدنى عند 79 VAC |
| تيار حالة الإيقاف | 2 mA كحد أقصى عند 20 VAC |
| زمن تأخير الإدخال | 20 ms من الإيقاف إلى التشغيل، و20 ms من التشغيل إلى الإيقاف |
| جهد العزل | 1200 VAC لمدة 1 s بين القنوات وبين القناة والناقل |
| التركيب | قضيب DIN مقاس 35 mm أو تركيب على لوحة |
اتصال ناقل اللوحة الخلفية وعزل المجال
تتصل الوحدة مباشرةً بناقل اللوحة الخلفية 1769 Compact I/O لتوفير تحديثات عالية السرعة للحالة إلى وحدة التحكم المحلية. ويمنع العزل الجلفاني الفردي بين القنوات حلقات التأريض والتداخل الكهربائي المتبادل في البيئات الصناعية كثيرة التشويش، محافظًا على سلامة الإشارة عبر خطوط التحكم بجهد 120 VAC. ويضمن توافق ذاكرة البرنامج الداخلية الفلاش تزامن توقيت المسح مع معالج CompactLogix، بينما تعرض مؤشرات LED المدمجة للحالة حالات تنشيط كل قناة وصحة الوحدة دون تعطيل عمليات نقل البيانات عبر الناقل الخلفي.
الأسئلة الشائعة
س: هل يمكن توصيل قنوات 1769-IA8I بمراحل مختلفة من مصدر تيار متردد؟
ج: نعم. نظرًا إلى أن القنوات الثماني جميعها تتميز بعزل فردي بين القنوات ومصنفة لجهد 1200 VAC، يمكن توصيل كل دائرة إدخال بمراحل مختلفة أو بمصادر طاقة تيار متردد منفصلة دون التسبب في قصر كهربائي داخل الوحدة.
س: ما المسافة القصوى التي يمكن وضع وحدة 1769-IA8I على بُعدها من مصدر الطاقة؟
ج: تتمتع الوحدة بتصنيف مسافة مصدر طاقة يبلغ 8، ما يعني ضرورة تركيبها ضمن 8 فتحات وحدات من مصدر طاقة توسعة 1769 على قضيب الناقل الخلفي.
س: هل تدعم 1769-IA8I الإزالة والتركيب أثناء التشغيل (RIUP)؟
ج: لا. لا يدعم نظام 1769 Compact I/O التبديل أثناء التشغيل؛ يجب إيقاف طاقة الناقل الخلفي وطاقة أسلاك المجال قبل استبدال الوحدة لتجنب تلف المعدات أو تلف البيانات.
إرشادات التركيب الميداني
ثبّت الوحدة على قضيب DIN قياسي مقاس 35 mm أو ثبّتها على لوحة باستخدام براغي M4. تأكد من تعشيق ذراع قفل الناقل الخلفي بإحكام مع وحدات 1769 المجاورة. جرّد موصلات المجال بجهد 120 VAC بطول 8 mm وأنهِ توصيلها في كتلة الأطراف القابلة للإزالة 1769-RTBN18 باستخدام سلك نحاسي صلب بمقاس 22 إلى 14 AWG أو سلك نحاسي مجدول بمقاس 22 إلى 16 AWG، ومصنف لدرجة حرارة لا تقل عن 90 deg C. أحكم ربط براغي الأطراف بعزم 0.68 Nm (6 lb-in). افصل موصلات إشارات إدخال التيار المتردد عن أسلاك طاقة المحركات عالية الجهد وكابلات محركات التردد المتغير، وقم بتأريض جميع حواجز الكابلات عند نقطة تأريض واحدة منخفضة الممانعة داخل خزانة الغلاف.
