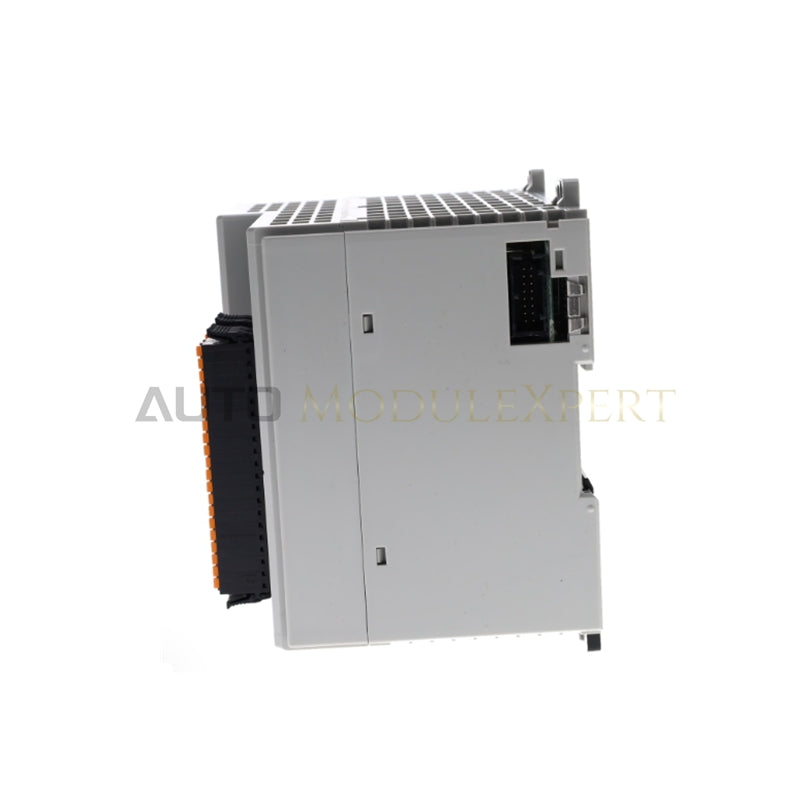

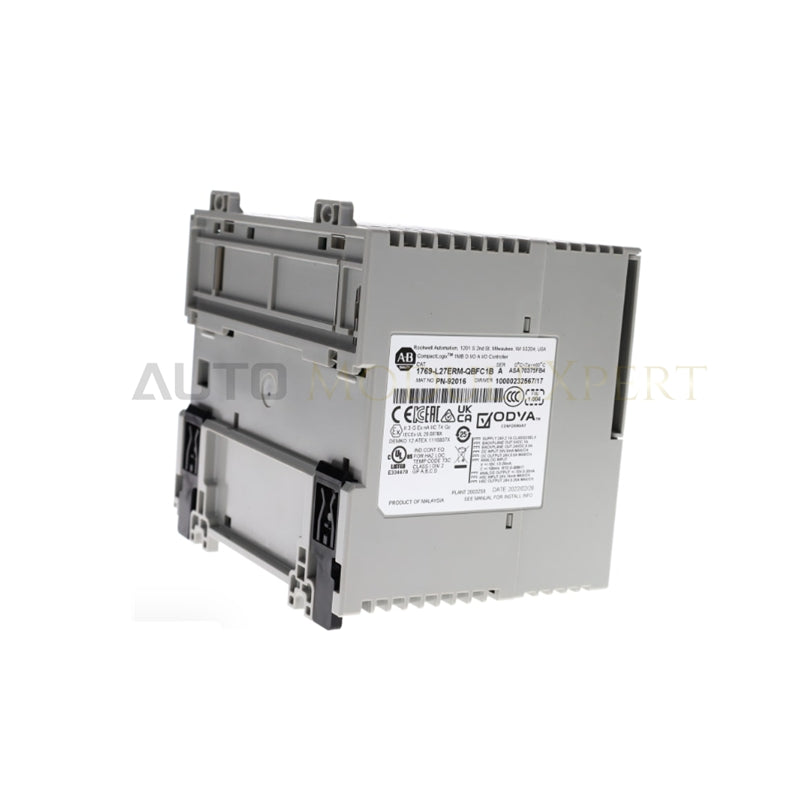

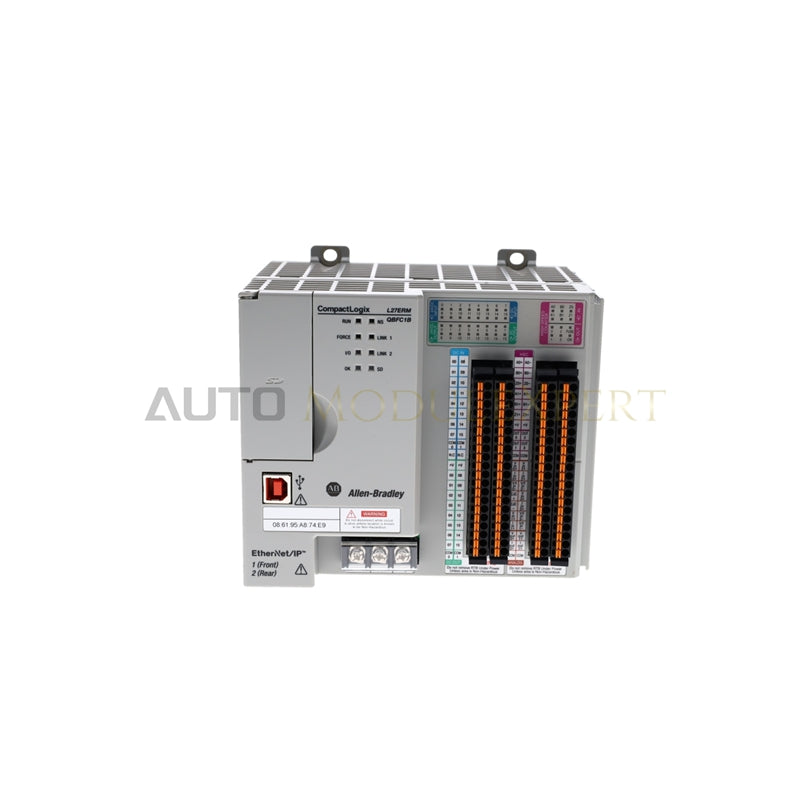

وحدة التحكم CompactLogix 5370 L2 Allen-Bradley 1769-L27ERM-QBFC1B
تعمل وحدة Allen-Bradley 1769-L27ERM-QBFC1B، المدرجة أيضًا باسم وحدة التحكم 1769-L27ERM-QBFC1B CompactLogix 5370 L2، كمكوّن أجهزة مخصص لتنفيذ الحركة المتكاملة، والعدّ عالي السرعة، ومنطق الإدخال/الإخراج المضمّن ضمن شبكات EtherNet/IP. تتضمن وحدة PAC هذه ذاكرة مستخدم بسعة 1 ميجابايت، وقنوات رقمية/تناظرية/للعدّ عالي السرعة مضمّنة، وإمكانية تنفيذ حركة CIP متعددة المحاور للتحكم في المشغلات الحقلية وحلقات القيادة عبر شبكات إيثرنت حتمية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-L27ERM-QBFC1B |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | ماليزيا |
| الوزن | 1.25 كجم (2.75 رطل) |
| الأبعاد | عامل الشكل القياسي 1769 L2 |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | مصدر طاقة مضمّن بجهد 24 فولت تيار مستمر |
| ذاكرة المستخدم | ذاكرة مدمجة بسعة 1 ميجابايت (بطاقة SD بسعة 1 جيجابايت مضمّنة) |
| الإدخال/الإخراج الرقمي المضمّن | 16 مدخلًا بجهد 24 فولت تيار مستمر / 16 مخرجًا بجهد 24 فولت تيار مستمر |
| الإدخال/الإخراج التناظري المضمّن | 4 مداخل تناظرية عامة (فولت، مللي أمبير، مزدوج حراري، RTD) / مخرجان تناظريان |
| العدادات عالية السرعة | 4 قنوات عدّ عالية السرعة |
| حد محاور الحركة | 4 محاور حركة CIP مع حركيات |
| منافذ الاتصال | منفذا RJ45 EtherNet/IP (يدعمان DLR)، ومنفذ USB واحد |
| التوسعة المحلية | ما يصل إلى 4 وحدات توسعة إدخال/إخراج 1769 |
أداء الشبكة الحتمية عبر EtherNet/IP
تستخدم وحدة التحكم واجهتي شبكة RJ45 مضمّنتين متصلتين عبر محوّل داخلي من الطبقة الثانية، مما يتيح الطوبولوجيات الحلقية على مستوى الجهاز (DLR) والخطية والنجمية للتحكم الحتمي عالي السرعة. تدير حزمة EtherNet/IP ما يصل إلى 16 عقدة EtherNet/IP و120 اتصال TCP و256 اتصالًا إجماليًا لوحدة التحكم، مع استضافة ما يصل إلى 4 محاور من حركة CIP عبر إيثرنت. تدعم معالجة البرنامج الثابت ما يصل إلى 32 مهمة لوحدة التحكم، بواقع 100 برنامج لكل مهمة، مما يضمن توقيت مسح يمكن التنبؤ به عبر نقاط الإدخال/الإخراج الرقمية المضمّنة وسرعة اتصال ناقل اللوحة الخلفية مع وحدات التوسعة المحلية 1769.
الأسئلة الشائعة
س: ما الحد الأقصى لعدد وحدات التوسعة المحلية 1769 التي تدعمها الوحدة 1769-L27ERM-QBFC1B؟
ج: تدعم وحدة التحكم بحد أقصى 4 وحدات توسعة إدخال/إخراج Compact I/O محلية من طراز 1769، متصلة مباشرة بالجانب الأيمن من مجموعة الوحدة الرئيسية.
س: هل تتطلب وحدة التحكم هذه بطارية ليثيوم لنسخ ذاكرة برنامج المستخدم احتياطيًا أثناء انقطاع الطاقة؟
ج: لا. تستخدم سلسلة CompactLogix 5370 L2 ذاكرة فلاش غير متطايرة مدعومة بوحدة تخزين طاقة داخلية، مما يلغي متطلبات الصيانة الخاصة ببطاريات الليثيوم التقليدية.
س: هل يمكن تهيئة منفذي EtherNet/IP بعنواني IP منفصلين لعزل الشبكات الفرعية؟
ج: لا. يعمل منفذا RJ45 الفعليان كمحوّل مضمّن يشتركان في واجهة شبكة واحدة وعنوان IP واحد، وقد صُمما أساسًا لدعم طوبولوجيات الشبكات الحلقية على مستوى الجهاز (DLR) والخطية المتسلسلة المقاومة للأعطال.
إرشادات التركيب الميداني
ثبّت وحدة التحكم على سكة DIN قياسية مقاس 35 مم أو ثبّتها مباشرة على اللوحة الخلفية للحاوية باستخدام معدات تثبيت M4. تأكد من أن الحاوية توفر هواءً نظيفًا ومفلترًا للحفاظ على درجات حرارة تشغيل محيطة بين 0 و60 درجة مئوية. صِل أطراف مصدر الطاقة المضمّن بمصدر طاقة منظم بجهد 24 فولت تيار مستمر باستخدام موصلات قصيرة وسميكة لتقليل هبوط الجهد عند أحمال التيار القصوى. أنهِ جميع أسلاك الحقل الخاصة بقنوات الإدخال/الإخراج الرقمية والتناظرية وقنوات العدّ عالية السرعة المضمّنة داخل كتل التوصيل المخصصة، مع إبقاء خطوط الإشارة منفصلة ماديًا عن كابلات التيار المتردد عالي الجهد وموصلات طاقة محركات VFD. تأكد من التأريض الصحيح للدرع عند توصيلات هيكل كتلة التوصيل لمنع اقتران الضوضاء في حلقات مداخل الإشارات التناظرية العامة (الجهد، التيار، المزدوج الحراري، RTD).
