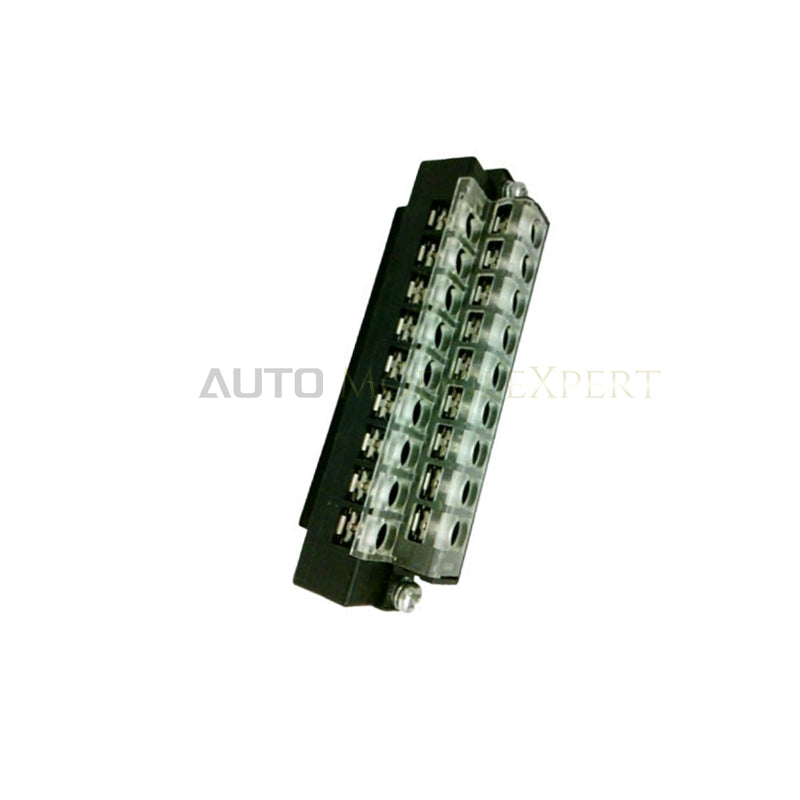

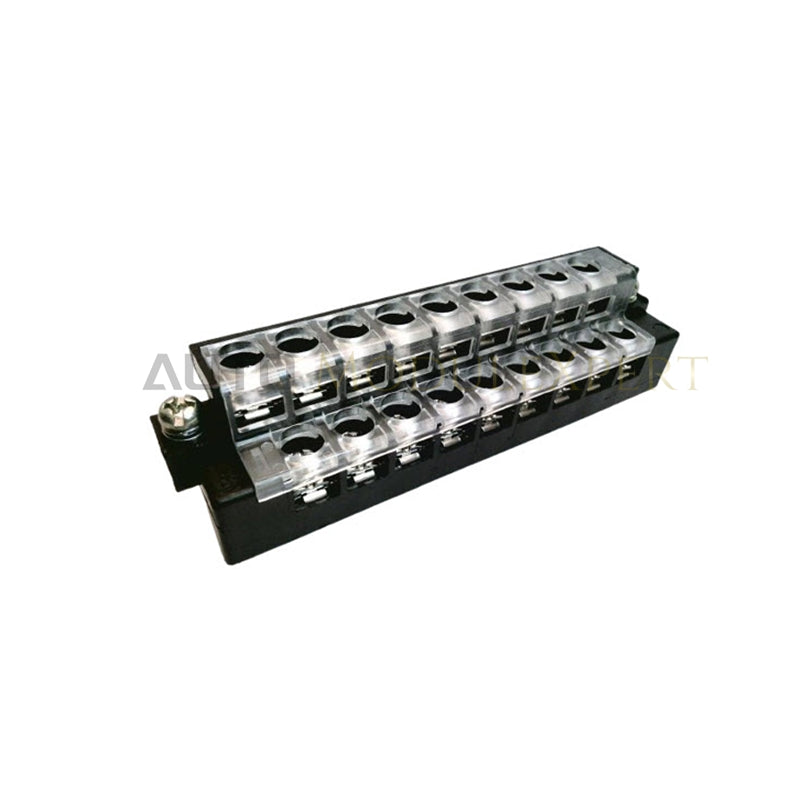

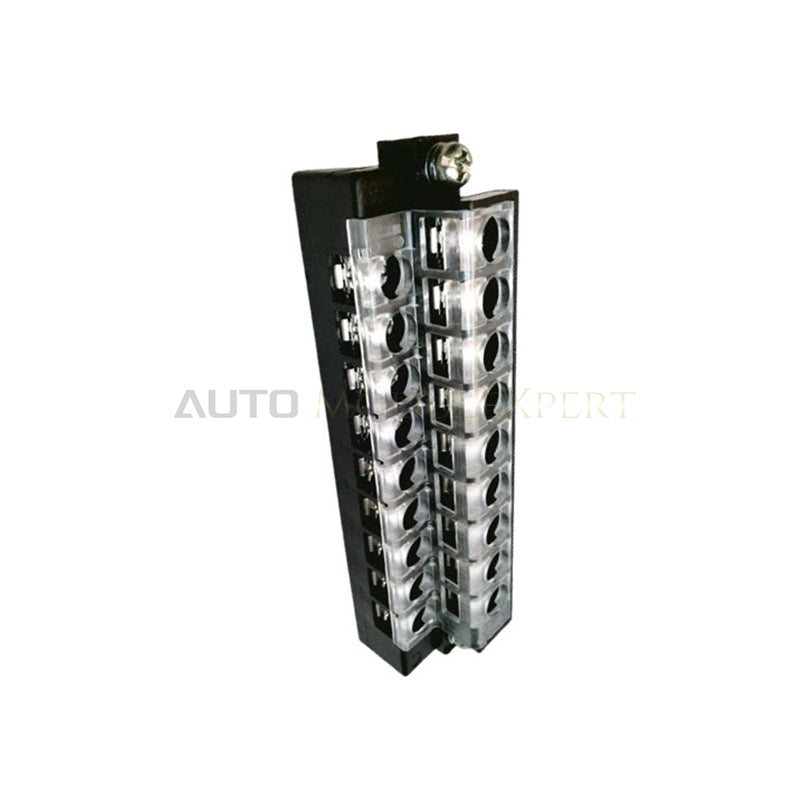

كتلة أطراف التوصيل القابلة للإزالة Allen-Bradley 1769-RTBN18 CompactLogix
تمت تهيئتها لتنفيذ توصيلات الأسلاك الميدانية في شبكات وحدات التحكم CompactLogix وMicroLogix 1500، وتوفر Allen-Bradley 1769-RTBN18 (كتلة أطراف التوصيل القابلة للإزالة 1769-RTBN18) توصيلاً فعلياً وكهربائياً مباشراً. يوصّل هذا الموصل القابل للفصل ذي المواضع الثمانية عشر أسلاك المستشعرات/المشغلات الميدانية مباشرةً بوحدات 1769 Compact I/O، مما يتيح استبدال الوحدة بسرعة دون فصل التوصيلات الميدانية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-RTBN18 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | متعدد |
| الوزن | 0.07 كجم (0.15 رطل) |
| الأبعاد | مقاس وحدة I/O القياسي من سلسلة 1769 |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت) |
| استهلاك الطاقة | واجهة توصيل سلبية (غير منطبق) |
| نوع الطرف | مشبك لولبي NEMA ذي 18 دبوساً |
| مقياس السلك (مصمت) | من 22 إلى 14 AWG (من 0.34 إلى 2.5 مم²) |
| مقياس السلك (مجدول) | من 22 إلى 16 AWG (من 0.34 إلى 1.5 مم²) |
| عزم برغي الطرف | 0.68 نيوتن متر (6 رطل-بوصة) |
ناقل اللوحة الخلفية وتوسعة كثافة وحدات الإدخال/الإخراج الميدانية
تتصل مجموعة أطراف التوصيل القابلة للإزالة باللوحة الخلفية لوحدة I/O المحلية من سلسلة 1769 عبر دبابيس تلامس شديدة التحمل، مما يحافظ على مقاومة تلامس منخفضة عبر مسارات الإشارة الثمانية عشر جميعها. ويدعم التباعد عالي الكثافة بين الأطراف توزيعاً كثيفاً للنقاط الميدانية، مع ضمان مسافات زحف وخلوص كافية بين قنوات I/O المتجاورة. وتعمل مواد الهيكل المقاومة للتآكل على استقرار سلامة الإشارة أثناء دورات التغير الحراري التشغيلي المستمرة.
الأسئلة الشائعة
س: هل تدعم 1769-RTBN18 الإزالة والتركيب أثناء التشغيل وتحت الجهد (RIUP)؟
ج: لا. يجب إيقاف تشغيل وحدة I/O المضيفة من سلسلة 1769 وناقل اللوحة الخلفية قبل إزالة كتلة أطراف التوصيل أو تركيبها، لمنع حدوث قوس كهربائي وتلف أجهزة الوحدة.
س: ما أنواع الأسلاك وحدود العزم المنطبقة على براغي الأطراف؟
ج: استخدم أسلاكاً نحاسية مصمتة أو مجدولة مصنفة لدرجة حرارة 90 درجة مئوية. أحكم ربط جميع المشابك اللولبية باستخدام مفك معاير بعزم أقصى قدره 0.68 نيوتن متر (6 رطل-بوصة) لتجنب تلف القلاوظ أو حدوث توصيلات مرتخية.
س: هل يمكن أن تناسب كتلة أطراف التوصيل هذه وحدات غير تابعة لسلسلة 1769؟
ج: لا. فقد صُممت مفاتيح التوجيه الميكانيكية ومزالج التثبيت حصرياً لوحدات 1769 Compact I/O، وهي غير متوافقة مع منصتي ControlLogix أو Point I/O.
إرشادات التركيب الميداني
افصل الطاقة عن هيكل CompactLogix المضيف قبل بدء التركيب الفعلي أو الصيانة. جرّد موصلات الأسلاك الميدانية إلى طول العزل المحدد، وأنهِ الأسلاك النحاسية المصمتة أو المجدولة (من 22 إلى 14 AWG) في أطراف المشابك اللولبية الثمانية عشر المخصصة. استخدم نهايات كبس للأسلاك في التطبيقات ذات الاهتزازات العالية لمنع تباعد خيوط الموصل. أحكم ربط كل برغي من طراز NEMA بعزم قدره 0.68 نيوتن متر (6 رطل-بوصة) تماماً للحفاظ على الضغط الميكانيكي دون إتلاف القلاوظ. حاذِ فتحات توجيه هيكل الموصل مع وحدة 1769 Compact I/O المستهدفة، وثبّت كتلة أطراف التوصيل بإحكام، واشبك مزالي التثبيت العلوية والسفلية لمنع انفصالها عرضياً أثناء التشغيل. مرّر جميع موصلات الإشارة عبر قنوات الأسلاك في الخزانة، مع الحفاظ على عزل مادي عن خطوط التيار المتردد ذات الجهد العالي.
