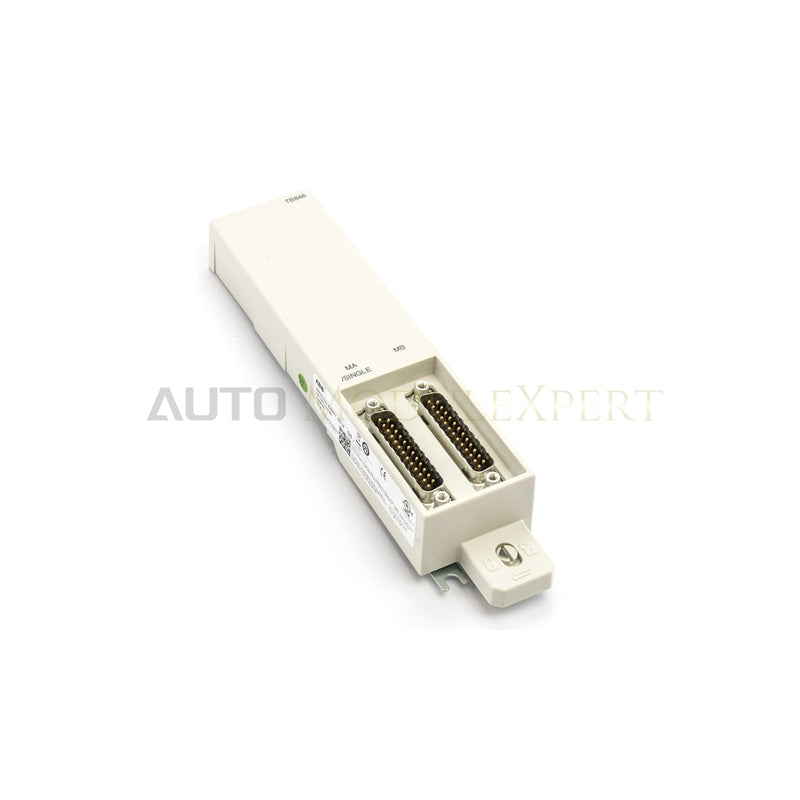

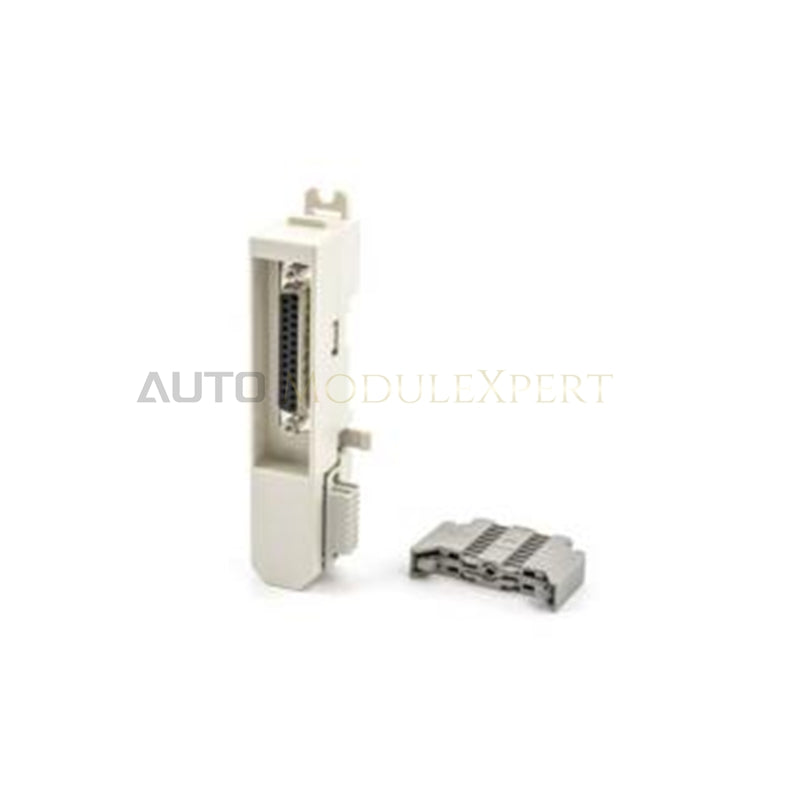

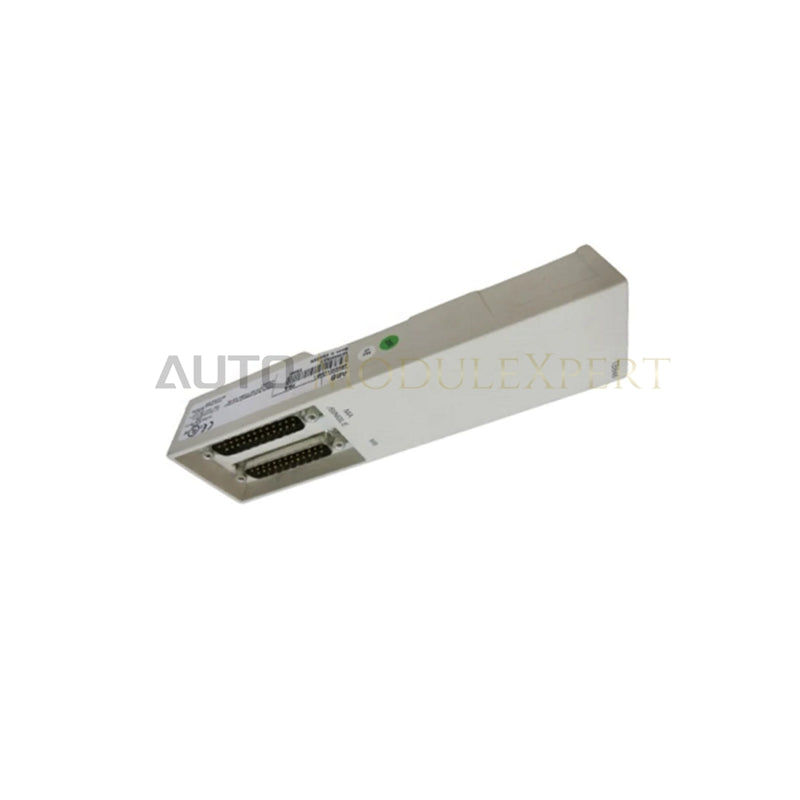

قاعدة طرفية لناقل CEX من ABB طراز TB846 3BSE021439R1 لنظام AC 800M
تعمل ABB TB846 3BSE021439R1، المُدرجة أيضًا باسم TB846، كعنصر أجهزة مخصص للتركيب الميكانيكي وتوزيع واجهة التوصيلات الكهربائية ضمن منصات وحدات التحكم ABB AC 800M وSystem 800xA. وتستضيف وحدات واجهة الاتصال مثل CI853 وCI854 وCI860 وCI870، مع توجيه طاقة التشغيل بجهد 24 VDC وإشارات ناقل CEX مباشرةً إلى الأجهزة المركبة، مع تمكين بنى الواجهات مزدوجة التكرار عبر اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | TB846 |
| العلامة التجارية | ABB |
| رقم الجزء | 3BSE021439R1 |
| المنشأ | السويد |
| الأبعاد | 60 مم × 185 مم × 127 مم |
| الوزن | 0.30 كجم |
| درجة حرارة التشغيل | +5 إلى +55 درجة مئوية |
| استهلاك الطاقة | توزيع سلبي (تغذية ناقل اللوحة الخلفية بجهد 24 VDC) |
| دعم الناقل | ناقل CEX (ناقل توسيع الاتصالات) |
| توافق الوحدات | CI853، CI854، CI860، CI870، CI871، CI873، CI874 |
| درجة الحماية | IP20 (IEC 60529) |
| التصنيف البيئي | متوافق مع ISA G3 (ISA 71.04) |
سرعة اتصال ناقل اللوحة الخلفية وتشغيل الأجهزة المتكررة
توفر اللوحة الأساسية TB846 اتصالًا منخفض التأخير بناقل CEX للحفاظ على سرعة اتصال ناقل اللوحة الخلفية بين وحدات الاتصال ووحدة التحكم المركزية AC 800M. وقد صُممت لدعم تشغيل الوحدات القابلة للاستبدال أثناء التشغيل، إذ تتيح هياكل التلامس الداخلية إدخال وإزالة بطاقات الاتصال الأساسية أو الاحتياطية أثناء التشغيل، من دون مقاطعة توزيع طاقة اللوحة الخلفية أو إتلاف حزم البيانات النشطة في الفتحات المجاورة. ويحمي الغلاف المتوافق مع ISA G3 مسارات الإشارة من التآكل الجوي في بيئات لوحات التحكم الكهربائية القاسية.
الأسئلة الشائعة
س: ما وحدات واجهة الاتصال من ABB المتوافقة مع اللوحة الأساسية TB846؟
ج: تستوعب TB846 وحدات اتصال ناقل CEX لنظام AC 800M، بما في ذلك CI853 (RS-232) وCI854 (PROFIBUS-DP) وCI860 (FOUNDATION Fieldbus HSE) وCI870 (PROFINET) وCI871 وCI873 وCI874.
س: هل تتطلب القاعدة الطرفية TB846 توصيلات طاقة مستقلة لكل فتحة؟
ج: لا. توجه TB846 طاقة 24 VDC مباشرةً من معالج AC 800M أو القواعد الأساسية المجاورة عبر خطوط تمرير ناقل CEX الداخلية، وتوزع الطاقة تلقائيًا على وحدات الاتصال المركبة.
إرشادات التركيب الميداني
ركّب اللوحة الأساسية TB846 على قضبان DIN قياسية بعرض 35 مم، مع التأكد من أن مشابك التأريض المعدنية الموجودة في الغلاف الخلفي تلامس سطح القضيب المعدني تلامسًا محكمًا وغير مطلي. وصّل الوحدة جانبيًا بالقواعد الأساسية المجاورة لناقل CEX حتى تتشابك دبابيس الموصل الداخلية بالكامل، لتكوين بنية ناقل متصلة.
تحقق من انغلاق مزاليج تثبيت جميع الوحدات بإحكام عند تركيب وحدات الواجهة في فتحة TB846. وجّه كابلات شبكة الاتصالات الداخلة بعيدًا عن موصلات محركات التيار المتردد، وتأكد من توصيل الأسلاك الميدانية المحمية بناقل تأريض النظام باستخدام وصلات تأريض قصيرة منخفضة الممانعة.
