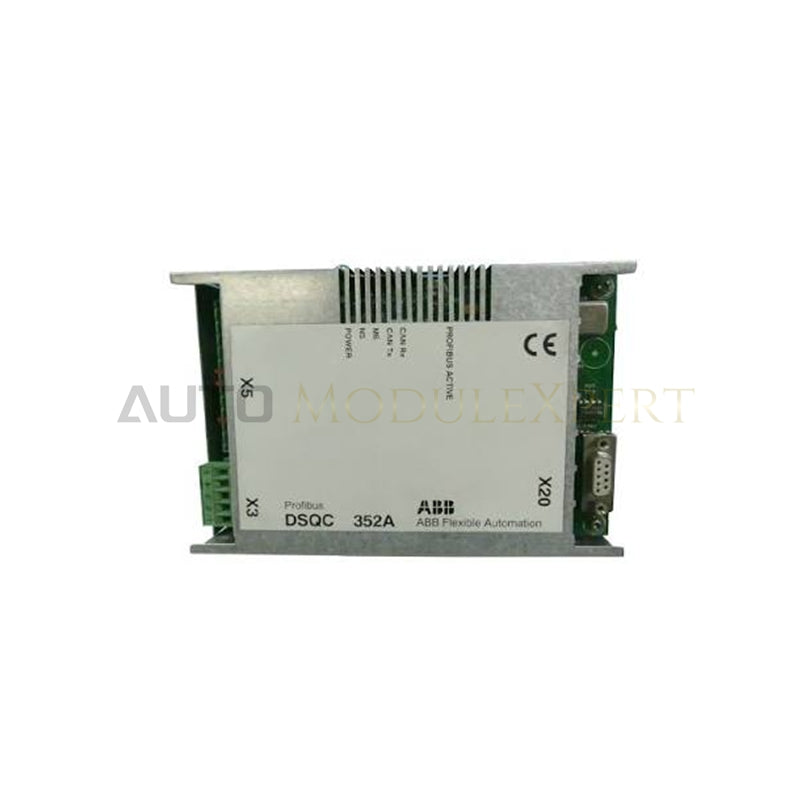

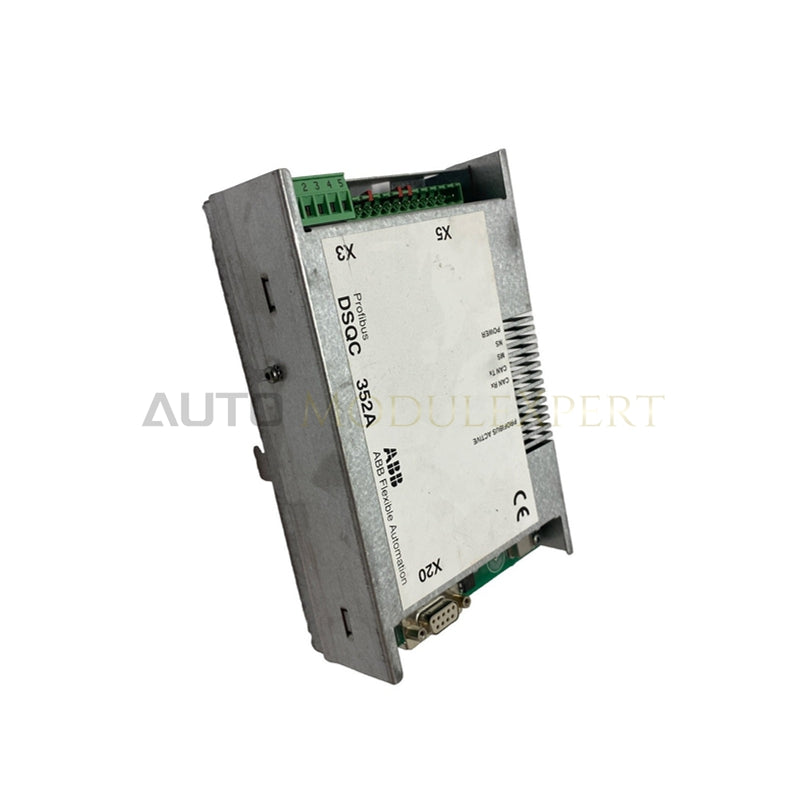

بوابة ABB DSQC352A لـ DeviceNet/PROFIBUS-DP
يعمل جهاز ABB DSQC352A، المُدرج أيضًا باسم بوابة DSQC 352A لـ DeviceNet/PROFIBUS-DP، كمكوّن عتادي مخصص لترجمة البروتوكولات وتبادل إشارات الإدخال/الإخراج ثنائي الاتجاه بين شبكات DeviceNet وبنى وحدات التحكم الرئيسية PROFIBUS-DP ضمن أنظمة وحدات تحكم روبوتات ABB.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | DSQC352A |
| العلامة التجارية | ABB |
| المنشأ | منشأة تصنيع عالمية |
| الوزن | يُرجى الرجوع إلى دليل وحدة تحكم ABB ذي الصلة |
| الأبعاد | يُرجى الرجوع إلى دليل وحدة تحكم ABB ذي الصلة |
| درجة حرارة التشغيل | يُرجى الرجوع إلى دليل وحدة تحكم ABB ذي الصلة |
| استهلاك الطاقة | مصدر مساعد بجهد 24 VDC عند الموصل X3 |
| سرعة الاتصال | 500 كيلوبت في الثانية |
| سعة بيانات الإدخال/الإخراج | بحد أقصى 8 كلمات (128 بت) للإدخال / 8 كلمات (128 بت) للإخراج |
| الموصلات الرئيسية | X5 (DeviceNet)، X20 (PROFIBUS-DP)، X3 (الطاقة المساعدة) |
اتصال Profinet والشبكات الحتمية
تدير وحدة البوابة توجيه الرسائل الحتمي بين شبكات ناقل ميداني مختلفة، مع الحفاظ على توقيت صارم للحزم عبر ناقل اللوحة الخلفية الداخلي لوحدة التحكم. وتتيح توافقية ذاكرة البرنامج الثابت الفلاش تنفيذ ملفات تعريف نقل البيانات المستطلَعة والمبنية على تغير الحالة والدورية في الوقت الفعلي دون التأثير في أزمنة استجابة الحلقة.
الأسئلة الشائعة
س: هل تستمد الوحدة طاقة التشغيل مباشرة من موصل شبكة PROFIBUS-DP؟
ج: لا. تُستمد طاقة التشغيل لمنطق الوحدة ودائرة واجهة PROFIBUS عبر وصلة DeviceNet، وتُدعّم من خلال موصل الطاقة المساعدة X3 بجهد 24 VDC عند الحاجة.
س: ما الحد الأقصى القابل للتحديد لحجم إطار البيانات لكل دورة نقل؟
ج: تدعم البوابة ما يصل إلى 8 كلمات (128 بت) من بيانات الإدخال القابلة للتهيئة و8 كلمات (128 بت) من بيانات الإخراج لكل دورة إرسال.
س: هل يمكن تركيب وحدة البوابة خارجيًا خارج خزانة وحدة التحكم الرئيسية؟
ج: نعم. تُركّب اللوحة إما مباشرة داخل وحدة التحكم في الروبوت أو داخل وحدة توسعة إدخال/إخراج خارجية متوافقة.
إرشادات التركيب الميداني
- افصل واعزل جميع مصادر الطاقة بجهد 24 VDC التي تغذي خزانة وحدة التحكم قبل التركيب.
- ثبّت كابلات الشبكة ماديًا بالموصلين X5 (DeviceNet) وX20 (PROFIBUS-DP) باستخدام موصلات مجدولة ثنائية محمية ومناسبة.
- حافظ على وصلة تأريض مخصصة بهيكل الإطار لتلبية متطلبات الحصانة ضد التداخل الكهرومغناطيسي.
- اضبط مقاومات الإنهاء عند طرفي كل مقطع من مقاطع الناقل الميداني لتجنب انعكاسات حزم البيانات وتدهور الإشارة.
