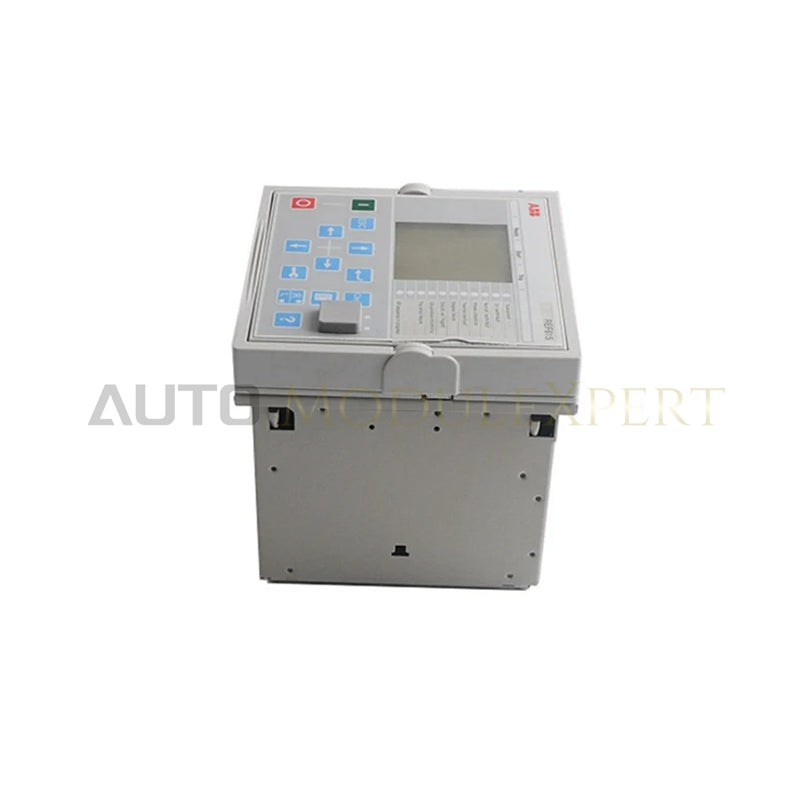

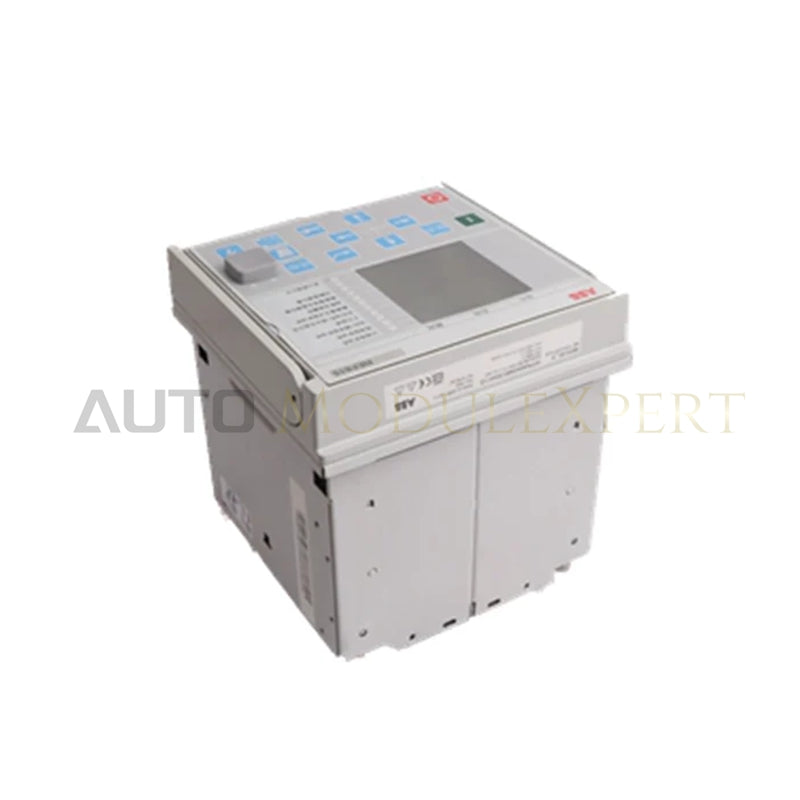

مرحل حماية وتحكم المحركات ABB REM615J من سلسلة Relion 615
تم تكوين ABB REM615J (مرحل حماية وتحكم المحركات REM615) لحماية المحركات غير المتزامنة والتحكم فيها والإشراف على الحمل الحراري الزائد في أنظمة الطاقة الصناعية ذات الجهد المتوسط، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تحول الوحدة القابلة للسحب والتوصيل مدخلات تيار الطور ومدخلات محولات الجهد إلى قرارات حماية رقمية، وتفعّل نقاط تلامس فصل قاطع الدائرة، وترسل القياسات الكهربائية عبر ناقلات شبكة المحطات الفرعية.
تفصيل اللاحقة ومصفوفة الطراز
| لاحقة تعيين الطراز | النسخة الوظيفية / تكوين الأجهزة |
|---|---|
| REM615J | نسخة تكوين وظيفية محددة ضمن منصة Relion 615 |
| REM615E_G | نسخة تكوين وظيفية ضمن منصة Relion 615 |
المواصفات hardware
| المعلمة | المواصفة |
|---|---|
| الطراز | REM615J |
| العلامة التجارية | ABB |
| المنشأ | الهند |
| الوزن | 3.5 kg (وحدة المرحل)، 1.8 kg (وحدة التوصيل الاحتياطية القابلة للسحب) |
| الأبعاد | الإطار: 177 mm x 177 mm (4U)، عمق الهيكل: 155 mm |
| درجة حرارة التشغيل | -25 إلى +55 deg C |
| استهلاك الطاقة | دخل مصدر الطاقة: <0.9 W |
| نطاق الجهد المساعد | 24...250 V DC / 100...240 V AC (يعتمد على التكوين) |
| نوع الجهاز | جهاز إلكتروني ذكي (IED) |
| الوظائف الأساسية | الحمل الحراري الزائد، الإشراف على بدء التشغيل، التوقف/الانحشار، فقدان الحمل، انعكاس الطور |
| بروتوكولات الاتصال | IEC 61850، Modbus، DNP3، IEC 60870-5-103 |
| برنامج التكوين | ABB PCM600 |
| أسلوب التركيب | هيكل مدمج قابل للسحب والتوصيل |
اتصالات ناقل اللوحة الخلفية وبروتوكولات تحديث البرامج الثابتة
يتصل المرحل بهياكل التحكم في الأتمتة الصناعية عبر محولات اتصال قياسية مركبة مباشرة على بنية اللوحة الخلفية الداخلية. وتتيح سرعة اتصالات ناقل اللوحة الخلفية العالية نقل البيانات بسرعة بين بطاقات معالج الإشارات وواجهات الشبكة، مع دعم رسائل IEC 61850 GOOSE الحتمية بزمن استجابة أقل من 10 ms. وتُجرى تحديثات نظام التشغيل وتعديلات المخططات الوظيفية عبر الواجهة الضوئية الأمامية أو منفذ Ethernet الخلفي باستخدام برنامج ABB PCM600، مع التحقق من توافق تحديث البرنامج الثابت قبل إعادة الكتابة في ذاكرة الفلاش الداخلية غير المتطايرة.
الأسئلة الشائعة
س: ما الاحتياطات اللازمة عند تبديل وحدة التوصيل القابلة للسحب أثناء التشغيل؟
ج: رغم أن الهيكل يتضمن آليات قصر تلقائي لحلقات الجانب الثانوي لمحولات التيار (CT)، يجب على الفنيين عزل طاقة مصدر التيار المستمر المساعد ونقاط تلامس خرج الفصل قبل السحب الفعلي، لمنع تشغيل قاطع الدائرة عن طريق الخطأ.
س: كيف تعالج الوحدة الذاكرة الحرارية بعد فقدان غير متوقع للطاقة المساعدة؟
ج: تحتفظ نماذج الحمل الحراري الزائد بحالة الإجهاد الحراري المحسوبة في ذاكرة غير متطايرة. وعند استعادة الطاقة، يعيد البرنامج الثابت قيمة الصورة الحرارية السابقة للعطل، لمنع إعادة تشغيل المحرك قبل الأوان وقبل حدوث تبريد كافٍ للعضو الثابت.
إرشادات التركيب الميداني
ركّب الهيكل القابل للسحب عموديًا داخل فتحة في باب لوحة المفاتيح باستخدام حوامل التركيب القياسية. تأكد من وجود خلوص رأسي لا يقل عن 50 mm أعلى الهيكل وأسفله لتسهيل تبديد الحرارة عبر المشتت الحراري.
أنشئ توصيلًا واحدًا لنقطة التأريض الوقائي بربط كابل نحاسي مجدول مخصص (بمقطع عرضي لا يقل عن 4.0 mm2) من طرف التأريض الخلفي مباشرةً بقضيب تأريض اللوحة. مرّر أسلاك إشارات الجهد المنخفض، والمدخلات الثنائية، والاتصالات في قنوات معدنية منفصلة، مع الحفاظ على مسافة بينها وبين موصلات المحرك عالية التيار. تأكد من تأريض ضفائر الحماية المعدنية لكابلات Ethernet عند نقطة دخول الخزانة للحد من التداخل الكهرومغناطيسي المحيط. حافظ على تعشيق لا يقل عن 5 لَفّات كاملة عند شد مسامير تأريض الهيكل بعزم 1.2 N-m.
