الوصف

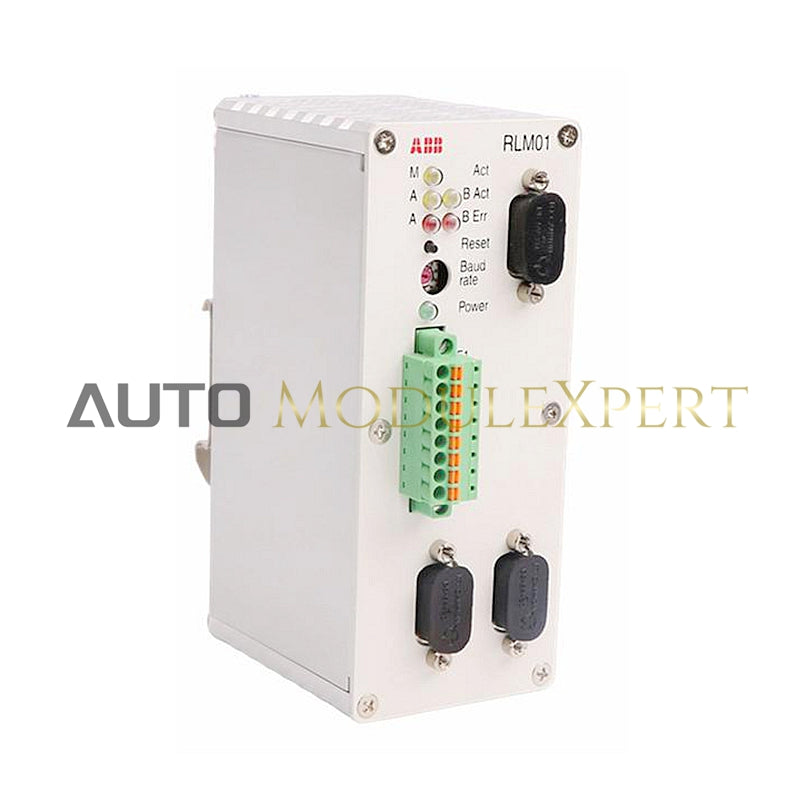

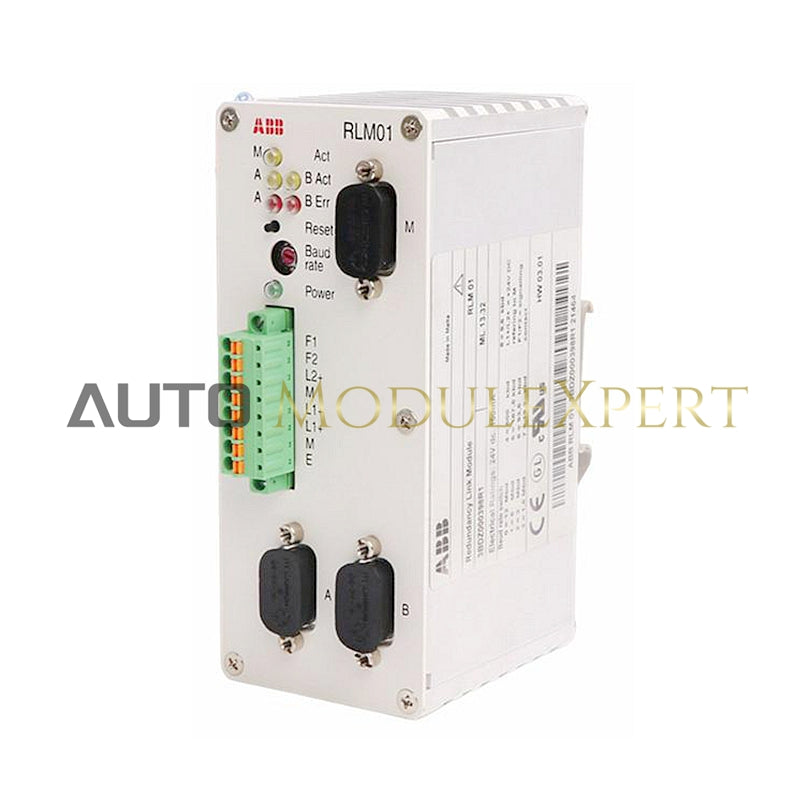

يُدمج ABB RLM01 3BDZ000398R1 وحدة ربط التكرار PROFIBUS أجهزة الحقل التي تحتوي على واجهة PROFIBUS DP واحدة في شبكة PROFIBUS مكررة.

واجهات التسلسلية

• الاتصالات: A، B، و M

• معدل النقل: 9.6 كيلوبت/ث إلى 12 ميجابت/ث

• النوع: RS 485

• الاتصال: موصل Sub-D بتسعة دبابيس

• العزل الكهربائي: VDE 0110، عزل وظيفي

• جهد الاختبار: 500 فولت فعلي

• فئة حماية الجهاز: 3

تأخير تلغرام البيانات

• A/B → M: 1 وقت بت [us] + 0.6 ميكروثانية

• M → A/B: 4 أوقات بت [us] + 0.6 ميكروثانية

مزود الطاقة

• جهد التشغيل: 24 فولت تيار مستمر (+20 .. +33 فولت)

• استهلاك الطاقة: 150 مللي أمبير عادة عند 24 فولت

• فقدان الطاقة: تقريباً 3.6 واط

• الاتصال: شريط طرفي بثمانية دبابيس

• مقطع السلك: 0.14 ... 1.5 مم²

ظروف البيئة

• درجة حرارة التشغيل: 0 ... 50 درجة مئوية

• درجة حرارة النقل/التخزين: -30 ... 85 درجة مئوية

• الرطوبة النسبية: بحد أقصى 75% بدون تكاثف أثناء التشغيل

جهة اتصال الإنذار

• الوظيفة: مفتوح في حالة الخطأ

• جهد التبديل: < 60 فولت تيار مستمر

• تيار التبديل: بحد أقصى 1 أمبير

التصميم

• الأبعاد: 134 × 56 × 70 مم (ارتفاع، عرض، عمق)

• الوزن: 330 جرام

• الحماية: IP 20

• التركيب: سكة تركيب DIN، 35 مم
