نظرة فنية عامة

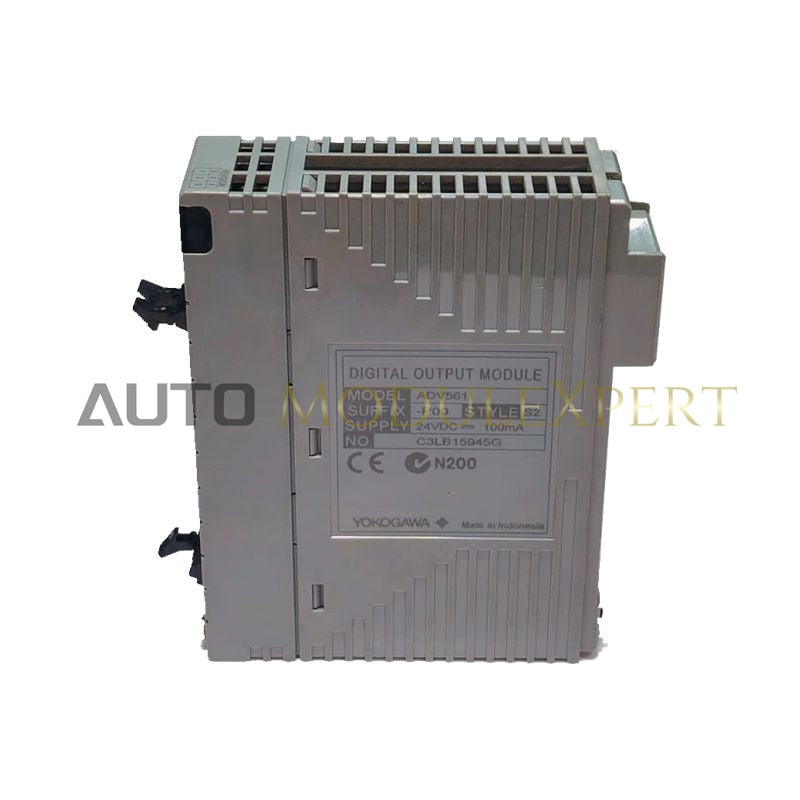

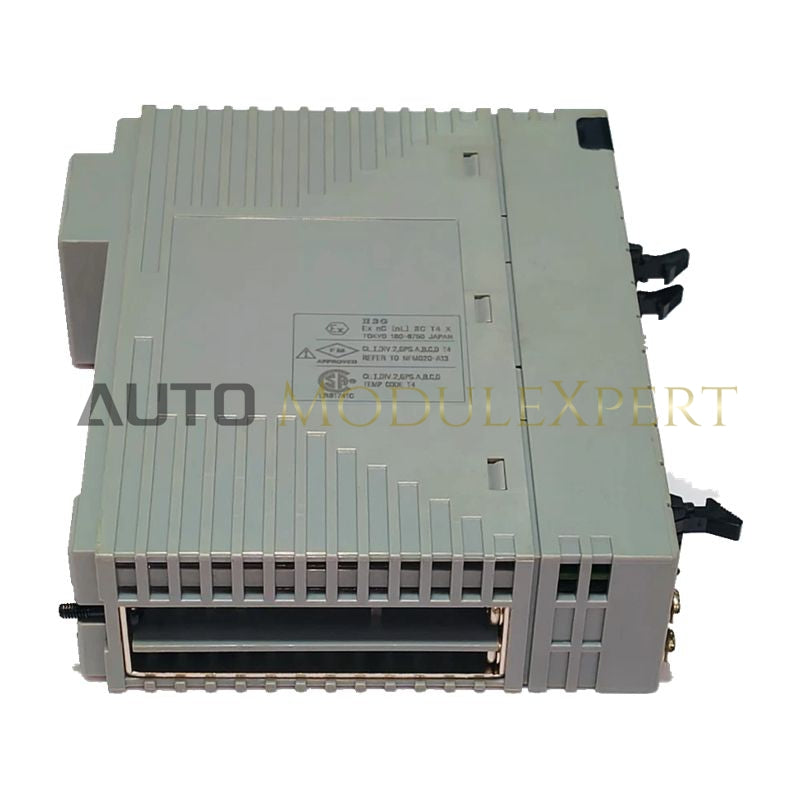

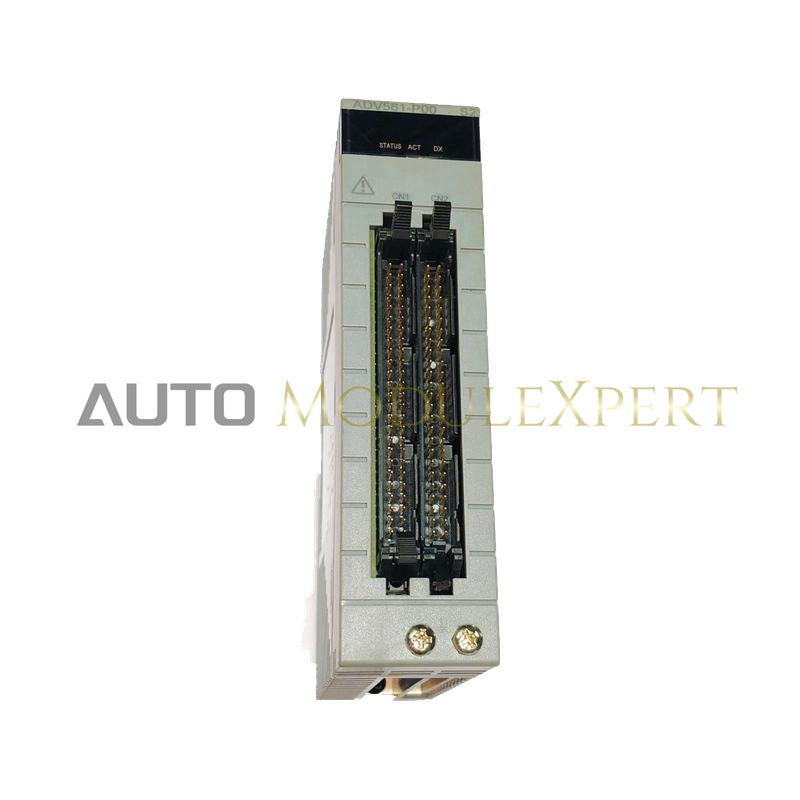

يُعد ADV561 وحدة إخراج منفصلة عالية السرعة مصممة لنظام Yokogawa FIO. تم تحسينها للتطبيقات التي تتطلب تبديلًا فائق السرعة، حيث تدعم توليد نبضات تصل إلى 1 ميجاهرتز، متجاوزة بكثير زمن الاستجابة القياسي للإخراجات البالغ 16 مللي ثانية.
تدعم الوحدة تكوينات مزدوجة احتياطية لمسارات التحكم الحرجة ويمكن استخدامها في أنظمة آمنة جوهريًا عند اقترانها بالحواجز المناسبة. يركز تصميمها على الموثوقية، وسلامة الإشارة، وإدارة الحرارة لتطبيقات صناعية عالية الأداء.
المواصفات الفنية المتقدمة
| البند | المواصفة |
|---|---|
| كثافة الإخراج | 32 مخرج منفصل عالي السرعة |
| نوع المنطق | ترانزستور جامع مفتوح (NPN) |
| أقصى تردد نبض | حتى 1 ميجاهرتز |
| أقصى جهد تحميل | 30 فولت تيار مستمر |
| أقصى تيار تحميل | 100 مللي أمبير لكل قناة |
| العزل | عزل بين القنوات وعزل بين القناة والنظام |
| متطلبات الطاقة | 1460 مللي أمبير (نموذجي، تكوين فردي) |
| درجة حرارة التشغيل | 0 – 50 درجة مئوية |
| الاحتياطية | يدعم التكوين المزدوج الاحتياطي |
| إدارة الحرارة | يتطلب فتحة فارغة مجاورة واحدة (قياسي) أو فتحتين (احتياطي) |
| مجال التطبيق | التشغيل عالي السرعة، الجرعات الدقيقة، مخرجات قطار النبضات |
سيناريوهات التطبيق
يُعد ADV561 مثاليًا لـ التطبيقات عالية السرعة أو الدقيقة حيث تكون مخرجات النظام الرقمي القياسية غير كافية:
-
الجرعات الدقيقة: تشغيل مضخات قياس المواد الكيميائية عالية الدقة باستخدام قدرة النبض 1 ميجاهرتز.
-
التشغيل عالي السرعة: التحكم في صمامات الملف اللولبي السريعة في خطوط التعبئة، والتغليف، أو مناولة المواد.
-
السلامة والاحتياطية: توفير مخرجات لتسلسلات الربط الحرجة التي تتطلب احتياطية على مستوى الأجهزة.
-
مخرجات قطار النبضات: توليد إشارات توقيت أو تزامن لمحركات التشغيل أو الأنظمة الفرعية الخارجية.
الأسئلة الهندسية المتكررة
لماذا تُطلب فتحات فارغة أثناء التركيب؟
التبديل عالي السرعة واستهلاك الطاقة (1460 مللي أمبير) يولدان حرارة كبيرة. تضمن الفتحات الفارغة تدفق الهواء المناسب وتبديد الحرارة، مما يحمي الوحدة ومدخلات/مخرجات المجاورة.
هل يمكن لهذه الوحدة تشغيل مرحلات 24 فولت تيار مستمر القياسية؟
نعم، لكن كل مخرج محدود بـ 100 مللي أمبير، مما يجعلها مناسبة أساسًا للأحمال عالية المقاومة أو الواجهات الإلكترونية. تتطلب المرحلات الميكانيكية الأكبر النظر في تيارات البدء.
هل تردد النبض 1 ميجاهرتز متاح على جميع القنوات الـ 32 في نفس الوقت؟
نعم، لكن يجب مراعاة إجمالي تبديد الطاقة وحركة مرور ناقل النظام عند تكوين جميع القنوات بأقصى تردد. قد تقلل الحدود الحرارية والكهربائية من الأداء الفعلي تحت الحمل الكامل.
