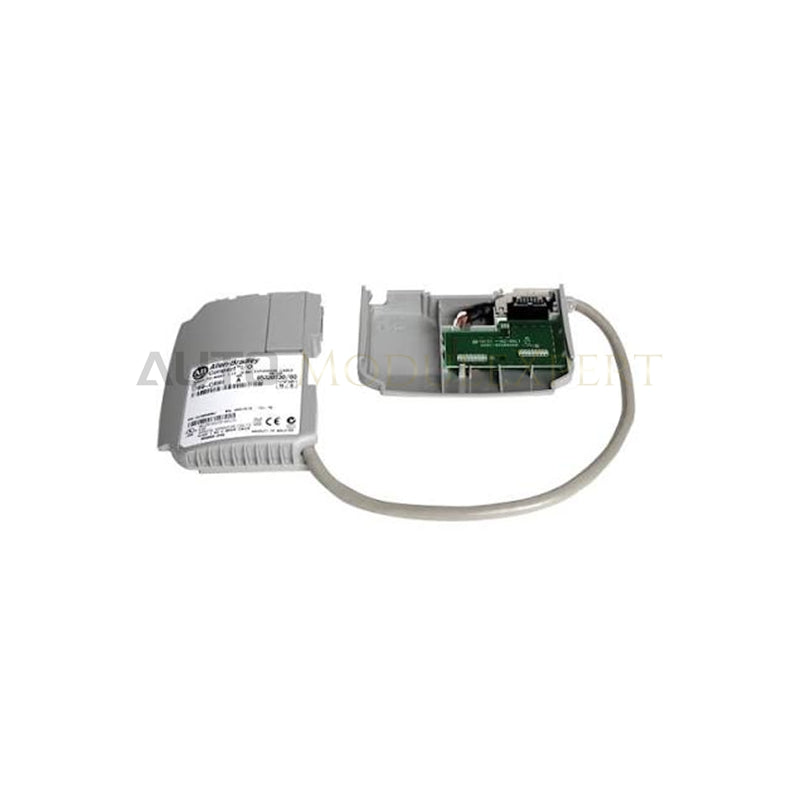

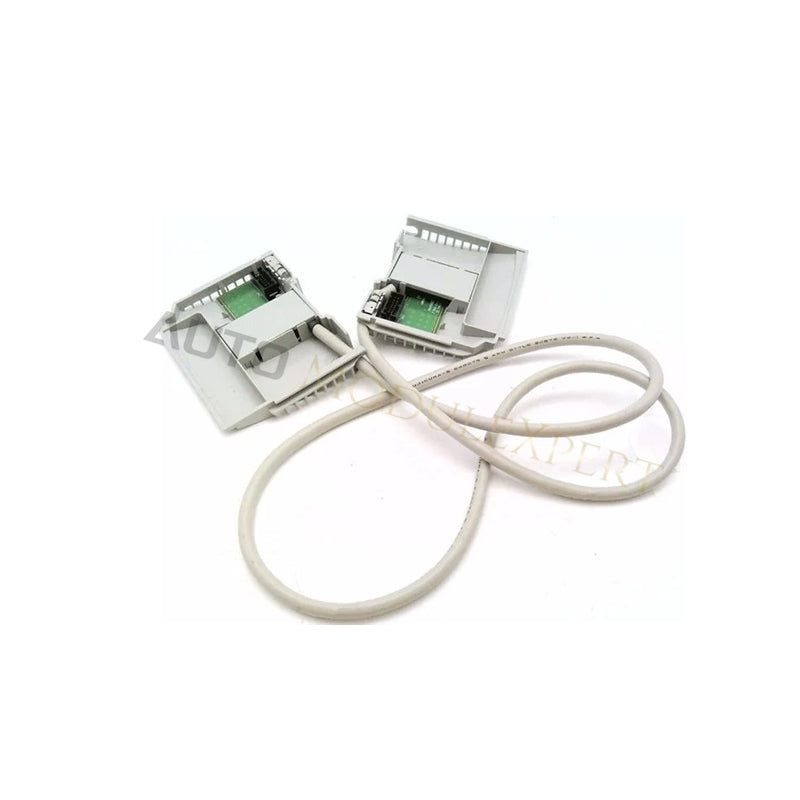

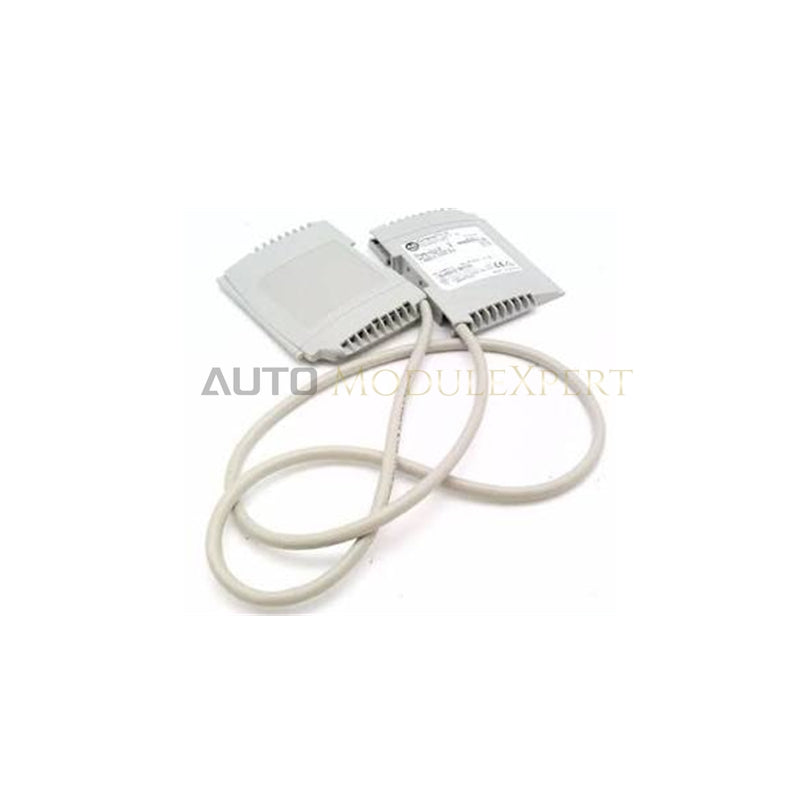

كابل توسعة CompactLogix 1769-CRL3 من ALLEN BRADLEY
يعمل ALLEN BRADLEY 1769-CRL3، والمُدرج أيضًا باسم كابل التوسعة 1769-CRL3، كمكوّن عتادي مخصص لربط بنوك الإدخال/الإخراج المتجاورة داخل أنظمة CompactLogix. يبلغ طول الكابل الفعلي 3 m (9.84 ft)، وهو مُهيأ وفق تخطيط إنهاء ناقل من اليسار إلى اليمين، ويمد مسارات إشارات اللوحة الخلفية وخطوط الطاقة عبر تكوينات الهياكل ذات القضبان المنقسمة. يوفّر هذا المكوّن تنفيذًا ماديًا/كهربائيًا مباشرًا لتوسعة النظام دون إضافة عبء عنونة أو زمن انتقال شبكي إلى إطار عمل وحدة التحكم.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-CRL3 |
| العلامة التجارية | ALLEN BRADLEY |
| المنشأ | ماليزيا |
| الوزن | 0.45 kg |
| الأبعاد | طول 3 m |
| درجة حرارة التشغيل | من 0 إلى 60 deg C |
| استهلاك الطاقة | 33.6 W (تبديد طاقة 7.5 W) |
| اتجاه الكابل | توصيل البنك من اليسار إلى اليمين |
| تيار اللوحة الخلفية | 1.4 A عند 24 VDC |
| جهد العزل | 30 V مستمر |
| نوع الغلاف | نوع مفتوح |
تكامل الشبكة الحتمي وتوسيع كثافة الإدخال/الإخراج
يحافظ 1769-CRL3 على سرعة اتصال ناقل اللوحة الخلفية الحتمي عبر بنوك إدخال/إخراج CompactLogix الموسعة، وذلك بالحفاظ على سلامة مسار الإشارة وخصائص الممانعة عبر مسافته البالغة 3 m. تدعم المجموعة توسيع كثافة الإدخال/الإخراج متعدد البنوك دون إدخال تأخيرات في انتشار الحزم أو توهين على هياكل جسر اللوحة الخلفية الخاصة بـ EtherNet/IP وControlNet. ويضمن توافق وميض البرنامج الثابت الشامل عبر وحدات التحكم من السلسلتين A وB توسعة شفافة للوحة الخلفية دون الحاجة إلى تعديل برامج التشغيل أو إعادة تهيئة الإدخال/الإخراج في RSLogix 5000 أو Studio 5000.
الأسئلة الشائعة
س: هل يمكن تركيب كابل 1769-CRL3 باتجاه من اليمين إلى اليسار بين بنوك توسعة 1769؟
ج: لا، صُمم 1769-CRL3 حصريًا لتمديد البنك من اليسار إلى اليمين؛ وستؤدي محاولة توصيل ناقل التوسعة بالعكس إلى فشل المحاذاة المادية وحالات عطل في ناقل اللوحة الخلفية.
س: هل يدعم 1769-CRL3 التبديل أثناء التشغيل أو الفصل الحي أثناء عمل وحدة التحكم؟
ج: لا، إذ تؤدي إزالة كابل توسعة 1769-CRL3 أو توصيله أثناء تغذية النظام بالطاقة إلى قطع استمرارية ناقل اللوحة الخلفية والتسبب فورًا في حالات عطل بوحدة التحكم؛ ويجب عزل الطاقة بالكامل قبل التركيب.
إرشادات التركيب الميداني
ثبّت بنوك توسعة CompactLogix المتجاورة على قضيب DIN قياسي IEC أو على أسطح اللوحة قبل توصيل كابل التوسعة. حاذِ موصل الشريط الموجود على الجانب الأيسر من 1769-CRL3 مع موصل الناقل في بنك الإدخال/الإخراج الأساسي، ثم ادفعه حتى يستقر قفل ذراع الناقل بالكامل في مكانه. ثبّت الموصل الموجود على الجانب الأيمن بواجهة ناقل بنك التوسعة باستخدام آلية القفل الميكانيكية نفسها لإنشاء مسارات مستمرة للتأريض والمرجع المنطقي.
مرّر الكابل المرن بطول 3 m بعيدًا عن محركات التردد المتغير والأحمال الحثية الثقيلة وموصلات طاقة التيار المتردد، لمنع اقتران الضوضاء الكهرومغناطيسية بإشارات اللوحة الخلفية. حافظ على أنصاف أقطار انحناء سلسة على امتداد مسار الكابل دون تجاوز حدود إجهاد الأسلاك الدنيا، وتحقق من أن تركيب غلاف اللوحة يستوفي معايير الربط الكهربائي المحلية.
| عروض أسعار سريعة | احصل على السعر والتوافر بسرعة من فريق خدمة العملاء المخصص لدينا. |
|---|---|
| التوصيل | الشحن السريع، الشحن البحري، والشحن الدولي متوفر. |
| الحالة | جديد 100% مع العبوة الأصلية |
| الدفع | نقبل American Express وDiscover وMasterCard وPayPal وVisa. موقعنا مؤمن بواسطة RapidSSL. |
| ميناء الشحن | شانغهاي، شيامن |
| الضمان | 12 شهراً |
| س: هل أسعارنا تنافسية؟ |
| ج: نعم، نتعاون مع أكثر من 50 دولة حول العالم. بصفتنا من كبار الموردين في الصين، نقدم خصومات كبيرة بناءً على اتجاهات السوق. |
| س: ما هي فترة الضمان؟ |
| ج: جميع منتجاتنا الجديدة والأصلية تأتي مع ضمان قياسي لمدة سنة واحدة. |
| س: ما هي طرق الدفع التي نقبلها؟ |
| ج: نطلب دفع 100% عن طريق التحويل البنكي (T/T) قبل الشحن. بالنسبة للعناصر التي لها وقت انتظار، يلزم دفع 30% مقدمًا، والباقي 70% قبل الشحن. إذا كان لديك ممثل في الصين، يمكنك ترتيب تحويل باليوان الصيني من خلاله. |
| س: ما هي طرق الشحن التي نستخدمها؟ |
| ج: نستخدم بشكل أساسي فيديكس، دي إتش إل، يو بي إس، وBRE للشحن. إذا كان لديك حساب مع أي من هذه الشركات، يمكنك التعامل مع الشحن مباشرة. كما نقدم شحنًا مجانيًا إلى وكلاء الشحن المقيمين في الصين. |
| س: ما هو وقت التوصيل لدينا؟ |
| ج: عادةً ما يستغرق التوصيل من 1 إلى 3 أيام بعد استلام الدفعة الأولى. بالنسبة للعناصر التي لها وقت انتظار، سيتم الشحن وفقًا للجدول المحدد. |
| س: كيف نقوم بتغليف البضائع؟ |
| ج: نضمن تغليفًا آمنًا مع طبقات متعددة من الحماية. توضع المنتجات أولاً في علبها الأصلية وتُغلق بالملصقات. ثم تُضاف طبقة من الفقاعات الهوائية لحماية من الصدمات أثناء النقل. وأخيرًا، تُعبأ العناصر بأمان في علب متينة. |
| س: كيف يمكن للعملاء الاتصال بنا وطلب عرض سعر؟ |
| ج: يمكنك التواصل معنا عبر البريد الإلكتروني، واتساب، ويشات، سكايب، أو منصة التواصل المفضلة لديك. اتصل بنا مع احتياجاتك، وسنقدم لك عرض سعر مخصص وسريع. |
