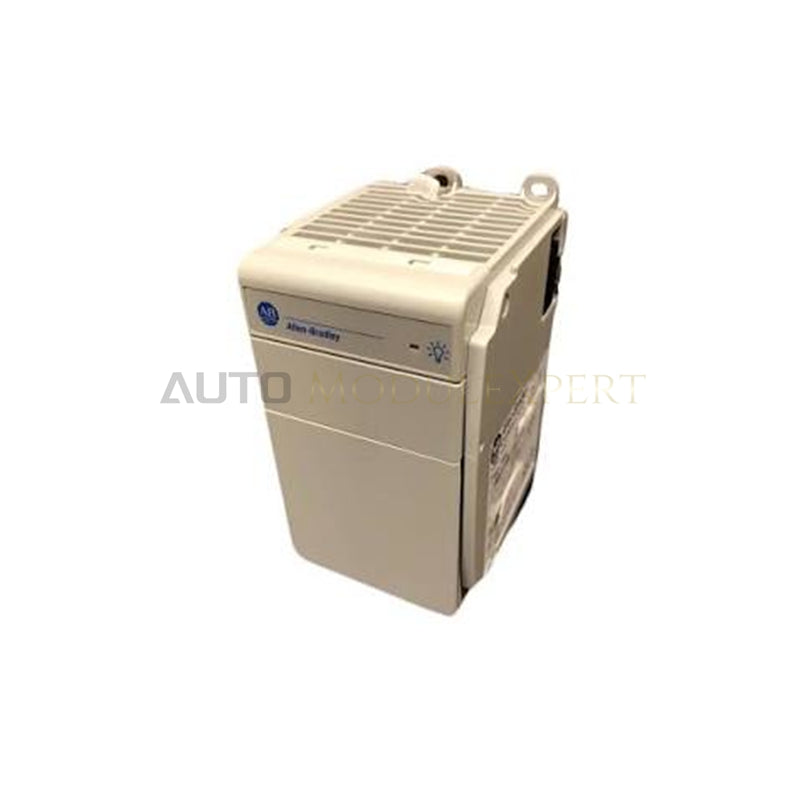

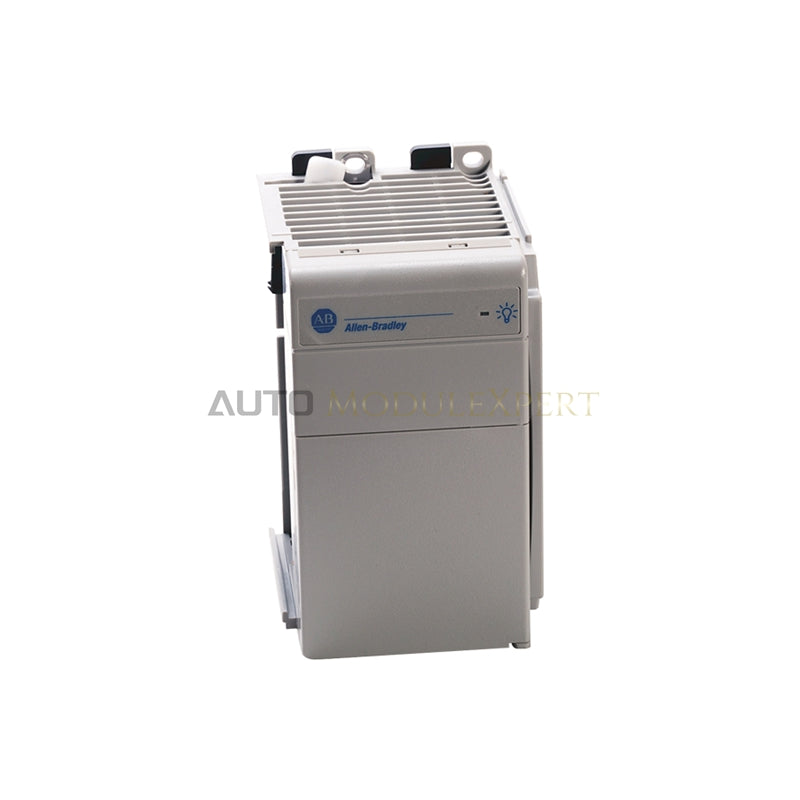

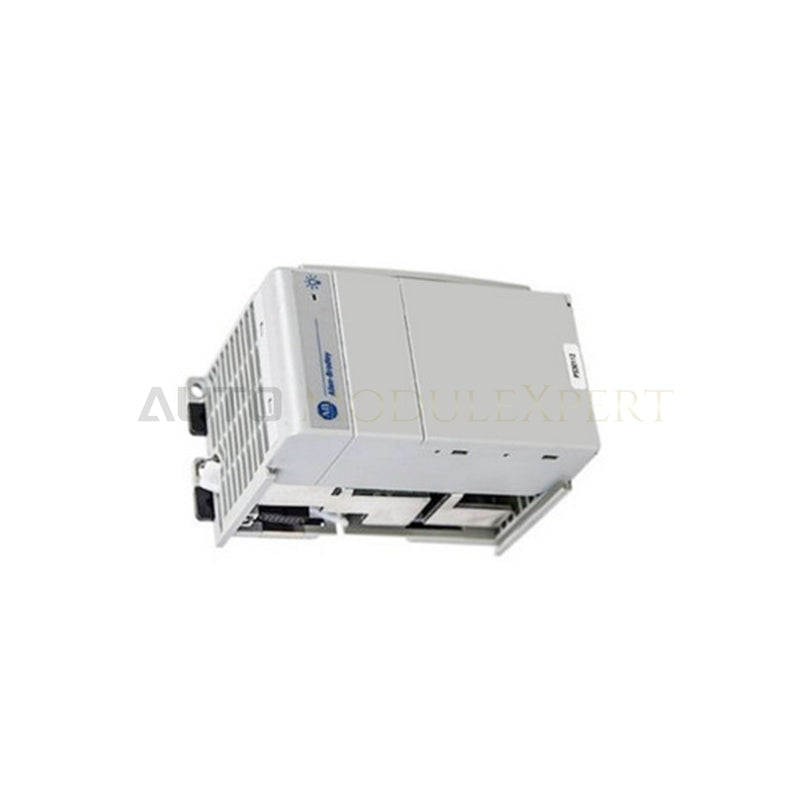

وحدة إمداد الطاقة CompactLogix 1769-PB4 من Allen-Bradley
صُممت وحدة Allen-Bradley 1769-PB4 (وحدة إمداد الطاقة 1769-PB4) لتوزيع طاقة الناقل الخلفي بالتيار المستمر في أنظمة CompactLogix وMicroLogix 1500، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا. تتصل وحدة إمداد الطاقة التوسعية هذه مباشرةً ببنية ناقل الإدخال/الإخراج 1769 لتوفير خطوط جهد منظمة بقدرة 5 فولت تيار مستمر و24 فولت تيار مستمر لوحدات الإدخال والإخراج والوحدات المتخصصة المجاورة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-PB4 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة |
| الوزن | 0.60 كجم (1.31 رطل) |
| الأبعاد | 118 مم × 35 مم × 87 مم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 100 فولت أمبير عند 24 فولت تيار مستمر |
| نطاق جهد الإدخال | من 19.2 إلى 31.2 فولت تيار مستمر (24 فولت تيار مستمر اسميًا) |
| سعة التيار عند 5 فولت | 4.0 أمبير |
| سعة التيار عند 24 فولت | 2.0 أمبير |
| أقصى تيار اندفاع | 30 أمبير عند 31.2 فولت تيار مستمر |
| تبديد الطاقة | 14.5 واط عند 60 درجة مئوية |
| تصنيف مسافة وحدة إمداد الطاقة | 8 وحدات |
سرعة اتصال ناقل الناقل الخلفي وتوزيع الطاقة
تُركَّب الوحدة على ناقل الناقل الخلفي 1769 لتوزيع تيار مستمر منظم دون التأثير في الاتصالات الحتمية عالية السرعة بين وحدات الإدخال/الإخراج المتجاورة. وتحافظ دوائر خفض الجهد الداخلية للمحول على استقرار جهد الناقل الخلفي ضمن تصنيف مسافة وحدة إمداد الطاقة البالغ 8 وحدات في أي من الاتجاهين. وتحمي دوائر الحماية المتكاملة من زيادة التيار والارتفاعات المفاجئة الوحدات الإلكترونية للقنوات المتصلة من عابرات جهد المجال، بينما يضمن توافق ذاكرة البرنامج الوامضة بين وحدات تحكم CompactLogix اتساق مراقبة تشخيص خطوط طاقة الناقل الخلفي.
الأسئلة الشائعة
س: ما الحد الأقصى لعدد وحدات الإدخال/الإخراج التي يمكن لوحدة إمداد طاقة 1769-PB4 واحدة دعمها؟
ج: تتمتع الوحدة الواحدة بتصنيف مسافة إمداد طاقة يبلغ 8، ما يعني أنه لا يجوز تركيب أي وحدة على بُعد يتجاوز 8 مواضع في البنك عن وحدة إمداد الطاقة. كما يعتمد العدد الإجمالي للوحدات على إجمالي استهلاك تيار الناقل الخلفي بجهدي 5 فولت تيار مستمر و24 فولت تيار مستمر.
س: هل يمكن تركيب وحدة إمداد الطاقة 1769-PB4 في بنك بعيد عن وحدة التحكم الرئيسية؟
ج: نعم، يمكنها تزويد بنوك الإدخال/الإخراج التوسعية بالطاقة عبر كابلات توسيع ناقل 1769، شريطة أن يظل إجمالي استهلاك تيار الناقل الخلفي ضمن 4.0 أمبير عند 5 فولت تيار مستمر و2.0 أمبير عند 24 فولت تيار مستمر.
س: هل تدعم وحدة 1769-PB4 الاستبدال أثناء التشغيل مع وجود طاقة على الناقل الخلفي؟
ج: لا، يجب فصل طاقة المجال وخطوط إمداد الناقل الخلفي قبل إزالة الوحدة أو إدخالها لمنع حدوث قوس كهربائي وتلف المنطق.
إرشادات التركيب الميداني
ركّب الوحدة على سكة DIN قياسية مقاس 35 مم أو ثبّتها مباشرةً على لوحة الحاوية باستخدام براغي M4. اترك مسافة خالية لا تقل عن 50 مم أعلى الهيكل وأسفله للسماح بالتبريد بالحمل الطبيعي عبر فتحات تبديد الحرارة. صِل طاقة المجال الواردة بكتلة الأطراف الأمامية باستخدام موصلات نحاسية مصنفة لدرجة حرارة لا تقل عن 75 درجة مئوية، مع التأكد من بقاء جهد الإدخال ضمن نطاق 19.2 إلى 31.2 فولت تيار مستمر. وجّه أسلاك المجال بعيدًا عن خطوط التيار المتردد عالية الجهد ومخارج محركات التردد المتغير لتقليل التداخل الكهرومغناطيسي. وصّل أسلاك التأريض مباشرةً بناقل التأريض الوقائي المركزي باستخدام ممارسات أحزمة التأريض القياسية منخفضة الممانعة.
