وصف

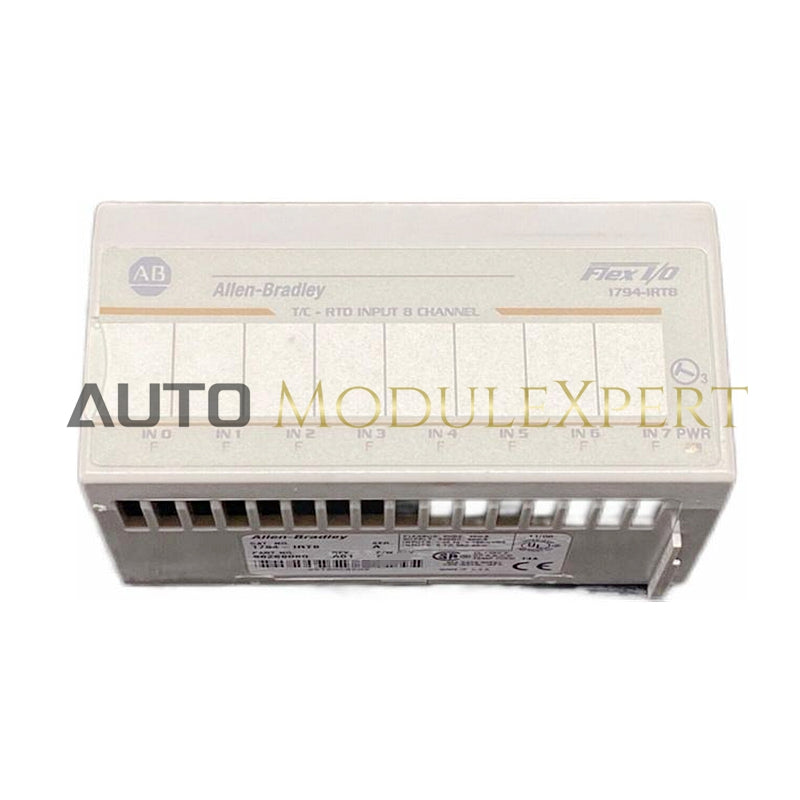

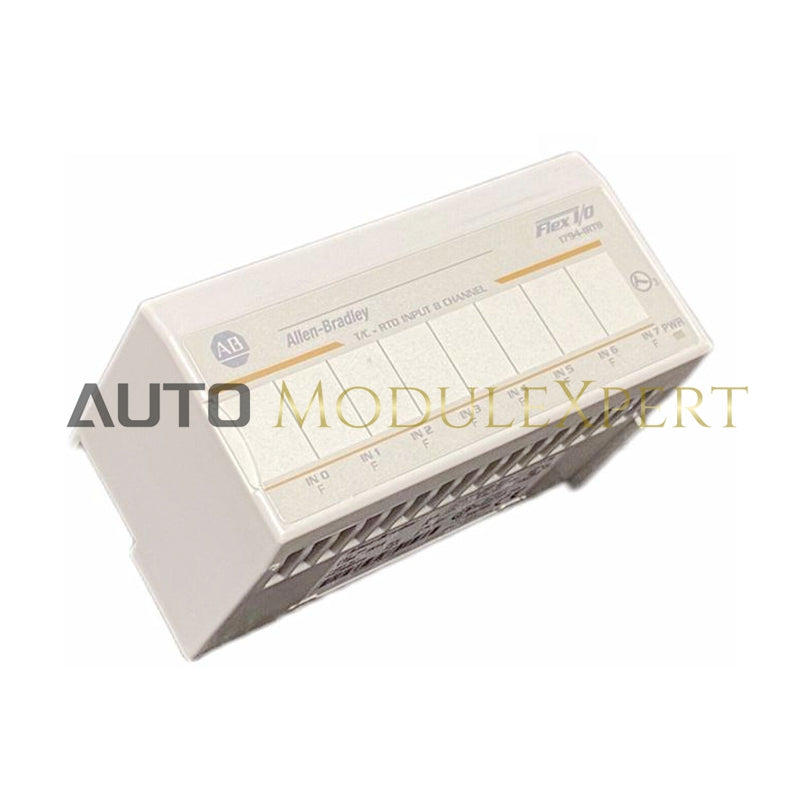

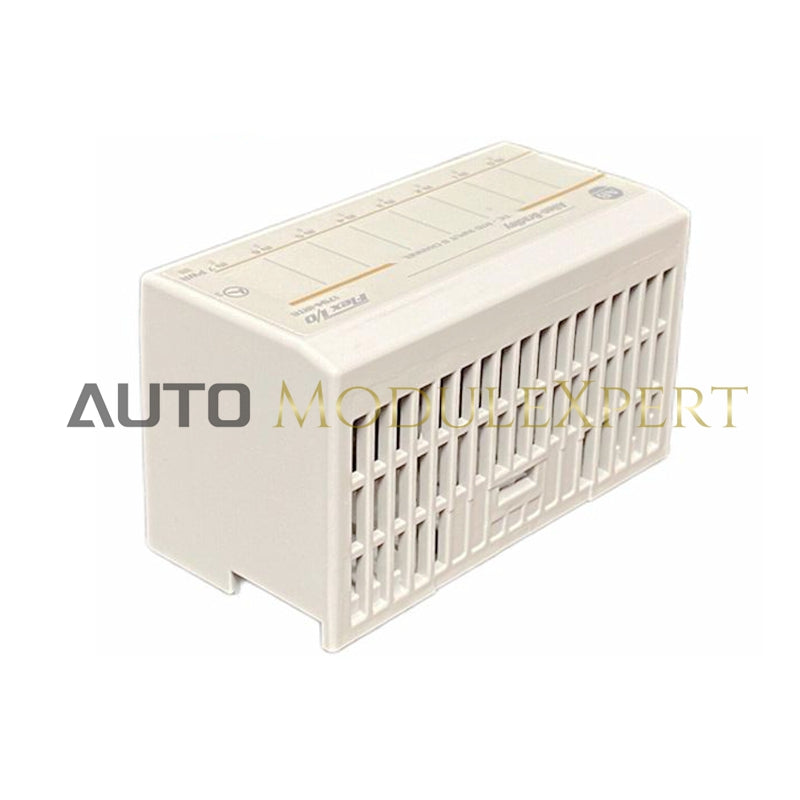

وحدة Allen-Bradley 1794-IRT8 Flex I/O Combination Module مصممة لتطبيقات الأتمتة الصناعية، حيث تقدم قياسات دقيقة لمزدوجات حرارية وRTD. تدعم أنواع متعددة من المدخلات وتوفر معالجة بيانات سريعة بدقة عالية. هذه الوحدة هي جزء من نظام FLEX I/O، المثالي للأنظمة التحكم المرنة والقابلة للتوسع.

المواصفات الرئيسية

• نوع المنتج: وحدة مدمجة

• المدخلات: 8

• الجهد الاسمي: 24 فولت تيار مستمر

• التثبيت: سكة DIN

• نظام المضيف: نظام FLEX I/O

أداء

• نطاقات جهد الإدخال الاسمي:

• المزدوجات الحرارية: -40 إلى 100 مللي فولت تيار مستمر

• أجهزة قياس درجة الحرارة المقاومة: من 0 إلى 325 مللي فولت

• الدقة: 14 بت

• دقة:

• 0.05% من النطاق الكامل (وضع المV مع اختيار التصفية)

• 0.10% من النطاق الكامل (وضع الميلي فولت فقط للأجهزة)

• تنسيق البيانات:

• °م، °ف، °ك

• -32767 إلى +32767 (°م، °ف، °ك)

• 0 إلى 65535 (بيانات خام، ? وضع)

• من 0 إلى 5000 (وضع مللي فولت)

• -4000 إلى +10000 (وضع الميلي فولت)

• معدل إنتاج النظام:

• 7.4 مللي ثانية (ملي فولت)

• 8.0 مللي ثانية (RTD سلكين، °ف)

• 8.0 مللي ثانية (المزدوجات الحرارية، °ف)

• 10.0 مللي ثانية (RTD 3 أسلاك، °م/°ف/°ك)

• 10.4 مللي ثانية (RTD 4 أسلاك، °م/°ف/°ك)

الظروف البيئية

• درجة حرارة التشغيل: 0 إلى 55°C (32 إلى 131°F)

• درجة حرارة التخزين: -40 إلى 85°C (-40 إلى 185°F)

• الاهتزاز: 5g @ 10 إلى 500 هرتز

• صدمة التشغيل: 30g

معلومات إضافية

• المؤشرات:

• 1 مؤشر حالة الطاقة الخضراء

• 8 مؤشرات إدخال مفتوحة حمراء

• حجم السلك: يتم تحديده بواسطة قاعدة الطرفية المثبتة

• الإكسسوارات: 2 موازنات تقاطع بارد
