نظرة عامة

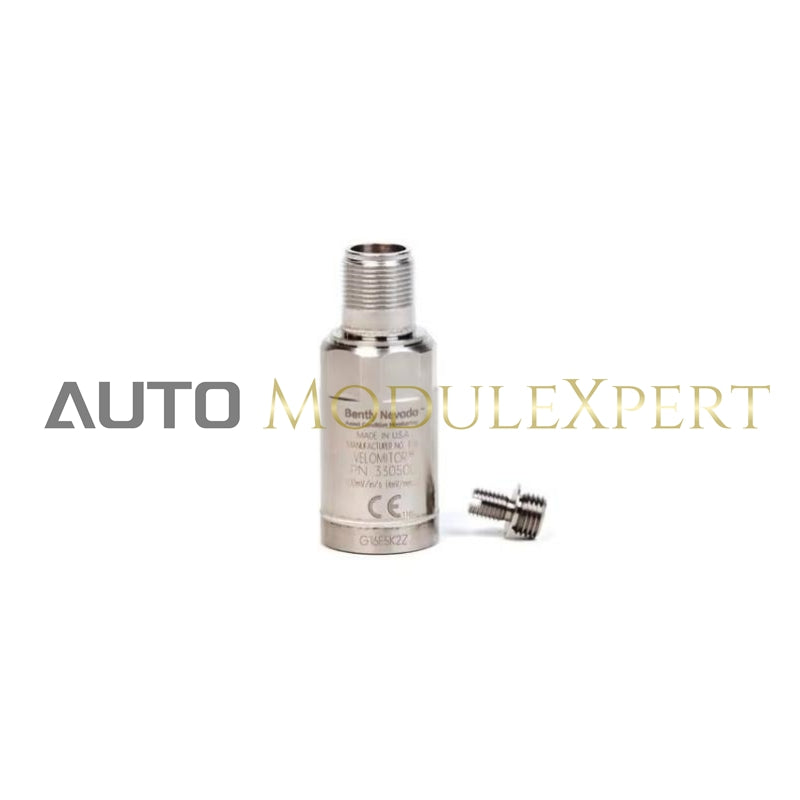

تم تصميم جهاز استشعار السرعة البيزوالكهربائي Bently Nevada Velomitor، وبالتحديد الطراز 330500، لقياس مستويات الاهتزاز المطلقة (بالنسبة للفضاء الحر) في حوامل المحامل، والأغلفة، أو المكونات الهيكلية. يدمج هذا المسرع البيزوالكهربائي المتخصص إلكترونيات الحالة الصلبة، مما يجعله حلاً متينًا ودقيقًا للغاية لمراقبة الاهتزاز.

المواصفات

الكهربائية

• الحساسية: 3.94 مللي فولت/مم/ثانية (100 مللي فولت/بوصة/ثانية) ±5%
• استجابة التردد:
  • 4.5 هرتز إلى 5 كيلو هرتز (270 دورة في الدقيقة إلى 300 ألف دورة في الدقيقة) ±3.0 ديسيبل
  • 6.0 هرتز إلى 2.5 كيلو هرتز (360 دورة في الدقيقة إلى 150 ألف دورة في الدقيقة) ±0.9 ديسيبل
• حساسية درجة الحرارة: -14% إلى +7.5% نموذجياً عبر نطاق درجة التشغيل
• نطاق السرعة: 1270 مم/ثانية (50 بوصة/ثانية) ذروة
• الحساسية العرضية: أقل من 5% من الحساسية
• خطية السعة: ±2% إلى 152 مم/ثانية (6 بوصة/ثانية) ذروة
• تردد الرنين المركب: أكبر من 12 كيلو هرتز
• جهد انحياز الإخراج: -12 ±3.0 فولت تيار مستمر، مرجعي إلى الدبوس A عبر درجة الحرارة
• مقاومة الإخراج الديناميكية: أقل من 2400 أوم
• مستوى ضوضاء النطاق العريض: 0.004 مم/ثانية (160 ميكرون/ثانية) جذر متوسط مربع (4.5 هرتز إلى 5 كيلو هرتز)
• التأريض: العلبة معزولة
• الحد الأقصى لطول الكابل: 305 أمتار (1000 قدم) من الكابل (رقم الجزء 02173006) بدون تدهور الإشارة

الحدود البيئية

• نطاق درجة حرارة التشغيل: -55 درجة مئوية إلى 121 درجة مئوية (-67 درجة فهرنهايت إلى 250 درجة فهرنهايت)
• تحمل الصدمات: 5000 جرام ذروة كحد أقصى
• الرطوبة النسبية: 100% (غير مغمور)، العلبة محكمة الإغلاق

الفيزيائية

• الوزن: 142 جرام (5.0 أونصة) نموذجياً
• القطر: 25.3 مم (0.995 بوصة)
• الارتفاع: 63.2 مم (2.49 بوصة)
• مادة العلبة: فولاذ مقاوم للصدأ 316L
• الموصل: موصل Mil-C-5015 ذو دبوسين، محكم الإغلاق، غلاف من الفولاذ المقاوم للصدأ 316L
• عزم التثبيت: 32-46 كجم سم (24-40 إنش-رطل) كحد أقصى
• القطبية: عندما يكون حركة علبة المستشعر نحو الموصل، يصبح الدبوس A موجبًا بالنسبة للدبوس B

خصائص الإخراج

• تيار التدفق الأولي: 3 أمبير لمدة 10 مللي ثانية بدون تفعيل قاطع ESCP
• هبوط جهد الإخراج: 0.3 فولت تيار مستمر كحد أقصى
• قاطع التيار الزائد في الحالة الثابتة: 5 أمبير نموذجياً لكل نقطة
• تيار تسرب الإخراج: 0.1 مللي أمبير كحد أقصى
• زمن استجابة التشغيل: 0.5 مللي ثانية كحد أقصى
• زمن استجابة الإيقاف: 0.5 مللي ثانية كحد أقصى
• الحماية: حماية من الدائرة القصيرة، حماية من التيار الزائد، حماية من درجة الحرارة الزائدة، جميعها مع استرداد تلقائي

ميزات إضافية

• حساسية إجهاد القاعدة: 0.005 بوصة/ثانية/ميكروإجهاد
• قابلية التأثر بالمجال المغناطيسي: < 51 دقيقة/ثانية/غاوس (عند 50 غاوس، 50-60 هرتز)
