نظرة عامة

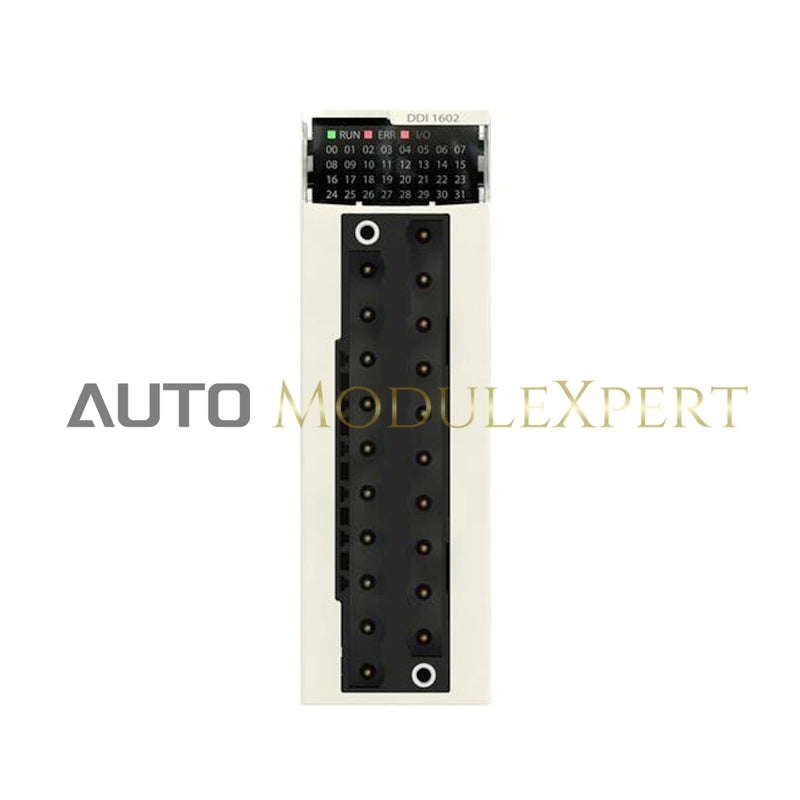

• الشركة المصنعة : Schneider Electric

• رقم المنتج .: BMXDDI1602H

• نوع المنتج : وحدة إدخال منفصلة

مفتاح الميزات

• توافق المدخلات :

  • يدعم حساسات القرب ذات السلكين/الثلاثة أسلاك (IEC 60947-5-2 و IEC 61131-2 النوع 3)

• مزود طاقة المستشعر :

  • 19–30 فولت عند 140°F (60°C)

  • 21.1–26.4 فولت عند 158°F (70°C)

الأداء و الموثوقية

• الحالة الحالية :

  • الحالة 1 مضمونة: ≥ 2 مللي أمبير

  • الحالة 0 مضمونة: ≤ 1.5 مللي أمبير

• مقاومة الإدخال : 6800 أوم

• مقاومة العزل : > 10 ميغا أوم عند 500 فولت تيار مستمر

• تبديد الطاقة : 2.5 واط

• زمن الاستجابة :

  • التيار المستمر النموذجي: 4 مللي ثانية

  • التيار المستمر الأقصى: 7 مللي ثانية

• توازي المدخلات : مدعوم

• الموثوقية : MTBF بمقدار 775,000 ساعة

الحماية و السلامة

• أنواع الحماية :

  • صمام أمان خارجي واحد لكل مجموعة قناة (0.5 أمبير سريع الانفجار)

  • حماية من القطبية العكسية

• عتبات كشف الجهد :

  • خلل في المستشعر: < 14 فولت تيار مستمر

  • المستشعر OK: > 18 فولت تيار مستمر

الحالة المؤشرات

• مؤشرات LED :

  • 1 LED أخضر لتشغيل الوحدة (RUN)

  • 1 LED أخضر لكل قناة للتشخيص

  • 1 LED أحمر لأخطاء الوحدة (ERR)

  • 1 LED أحمر لإدخال/إخراج الوحدة

الطاقة و الأبعاد

• الاستهلاك الحالي : 76 مللي أمبير عند 3.3 فولت تيار مستمر

• الوزن الصافي : 0.254 رطل (0.115 كجم)
