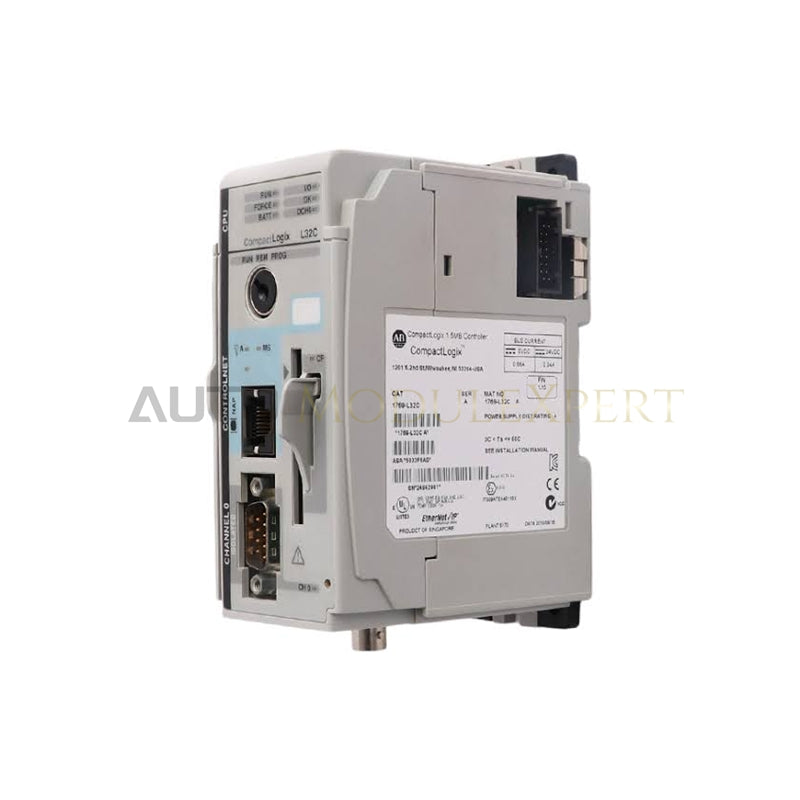

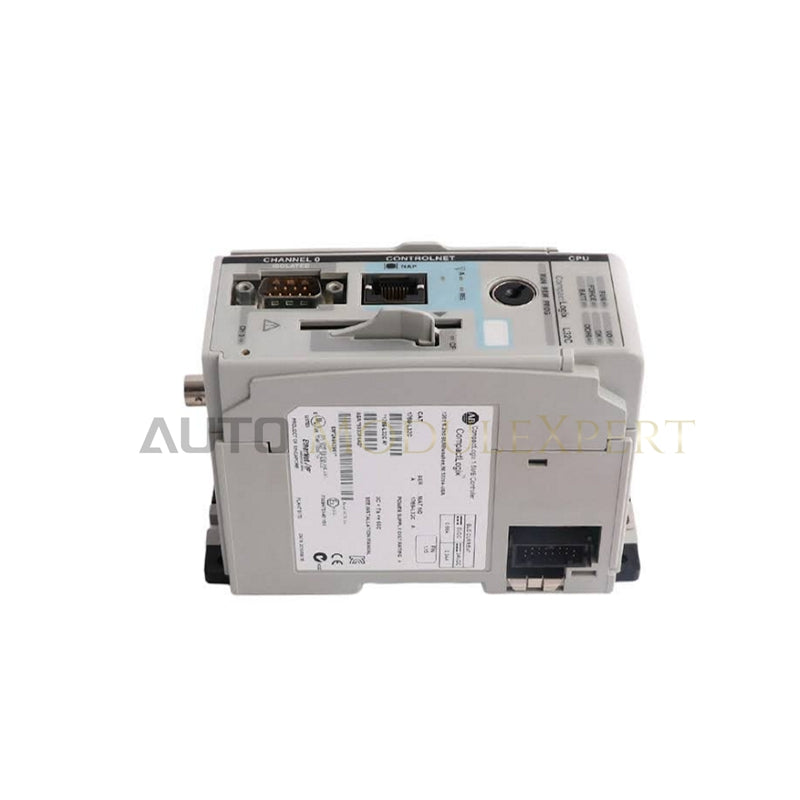

وحدة تحكم CompactLogix 1769-L32C من ALLEN BRADLEY
تم تهيئتها لتنفيذ العمليات بشكل حتمي والتحكم في وحدات الإدخال/الإخراج الموزعة ضمن بنيات CompactLogix، وتوفر ALLEN BRADLEY 1769-L32C (وحدة المعالجة 1769-L32C) تنفيذًا ماديًا/كهربائيًا مباشرًا. تدير وحدة التحكم ما يصل إلى 16 وحدة إدخال/إخراج محلية 1769 Compact عبر مجموعتي إدخال/إخراج، باستخدام بنية ذاكرة مستخدم مضمّنة بسعة من 750 KB إلى 1.5 MB. وبفضل منفذ ControlNet مدمج إلى جانب واجهة تسلسلية RS-232، تنفذ الوحدة عمليات نقل البيانات المجدولة من نظير إلى نظير، ومعالجة المنطق، ومزامنة الأجهزة الميدانية دون الاعتماد على أجهزة بوابة شبكة خارجية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 1769-L32C |
| العلامة التجارية | ALLEN BRADLEY |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.40 كجم |
| الأبعاد | 118 × 87 × 90 مم |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | تبديد طاقة بقدرة 5.0 W |
| ذاكرة وحدة التحكم | قابلة للتهيئة بسعة 750 KB / 1.5 MB |
| منافذ الاتصال | 1 × ControlNet، و1 × RS-232 تسلسلي |
| سعة الإدخال/الإخراج المحلية | ما يصل إلى 16 وحدة إدخال/إخراج محلية 1769 Compact |
| جهد العزل | 30 V مستمر |
| تصنيف المسافة عن مصدر الطاقة | 4 وحدات من مصدر الطاقة |
أداء الشبكة الحتمي وسرعة الناقل الخلفي
تنقل وحدة 1769-L32C منطق التطبيق عبر أطر سرعة اتصالات ناقل اللوحة الخلفية، مع الحفاظ على أزمنة دورات صارمة عبر شبكات ControlNet. تنسق وحدة التحكم توسيع كثافة الإدخال/الإخراج عالي السرعة وتبادلات البيانات الدورية عبر المراسلة الضمنية المجدولة. تتيح توافقية ذاكرة البرنامج الثابت عبر المراجعتين Series A وSeries B التكامل المباشر مع برمجيات RSLogix 5000 وStudio 5000 Logix Designer، مع الحفاظ على سلامة تنفيذ المهام دون إسقاط عمليات إرسال الحزم أثناء حالات التحميل المرتفع على الشبكة.
الأسئلة الشائعة
س: ما الحد الأقصى لعدد مجموعات توسعة الإدخال/الإخراج المحلية التي تدعمها وحدة 1769-L32C؟
ج: تدعم وحدة 1769-L32C ما يصل إلى 16 وحدة إدخال/إخراج محلية 1769 موزعة على ما يصل إلى مجموعتي توسعة، مع الحاجة إلى كابل توسعة 1769 ومصدر طاقة مخصص للمجموعة الثانية.
س: هل يمكن تركيب وحدة 1769-L32C أو إزالتها أثناء التشغيل؟
ج: لا، إذ لا يدعم ناقل اللوحة الخلفية 1769 الاستبدال أثناء التشغيل (RIUP). يجب عزل الطاقة عن مجموعة اللوحة الخلفية بالكامل قبل تركيب وحدة التحكم أو إزالتها.
إرشادات التركيب الميداني
ثبّت وحدة 1769-L32C بإحكام على سكة DIN قياسية وفق IEC أو مباشرة على اللوحة الخلفية باستخدام قواعد التثبيت. تأكد من وضع الوحدة ضمن 4 مواضع فتحات من مصدر طاقة 1769 للامتثال لمواصفات تصنيف مسافة طاقة الناقل.
صِل كابل ControlNet بموصل BNC الأمامي، مع التأكد من التدريع المناسب للكابل المحوري وإنهاء التوصيل بمقاومة 75 أوم عند طرفي المقطع. وجّه جميع كابلات RS-232 التسلسلية وتوصيلات الشبكة بعيدًا عن خطوط التيار المتردد ذات الجهد العالي ومحركات التشغيل لمنع تحفيز الضوضاء. صِل أسلاك التوصيل الميدانية النحاسية (22 إلى 14 AWG صلبة أو 22 إلى 16 AWG مجدولة) بوحدات الإدخال/الإخراج المرتبطة، وتحقق من توافق تأريض اللوحة مع المعايير الصناعية المحلية.
