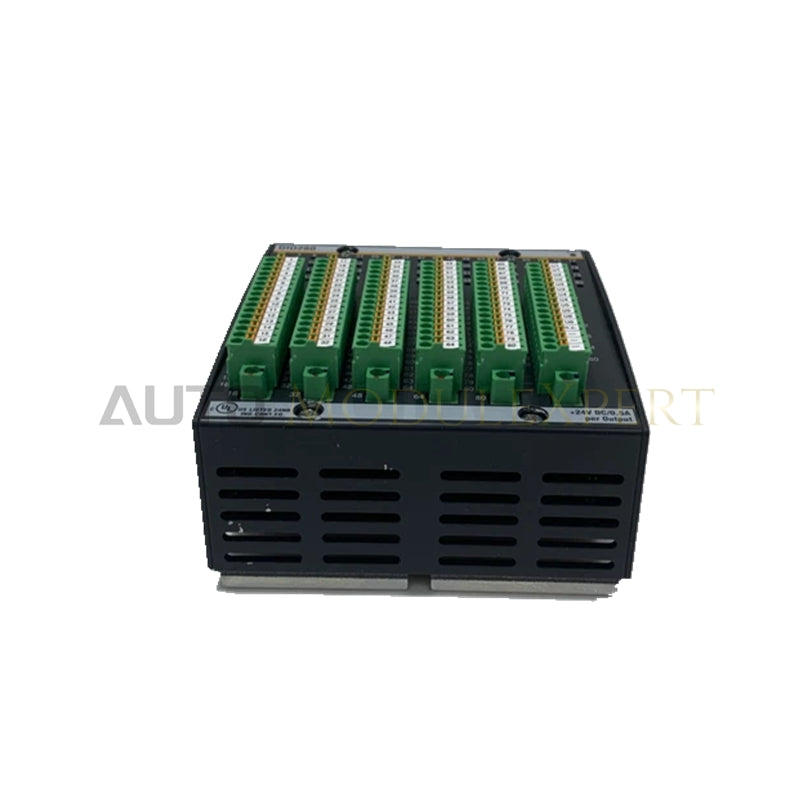

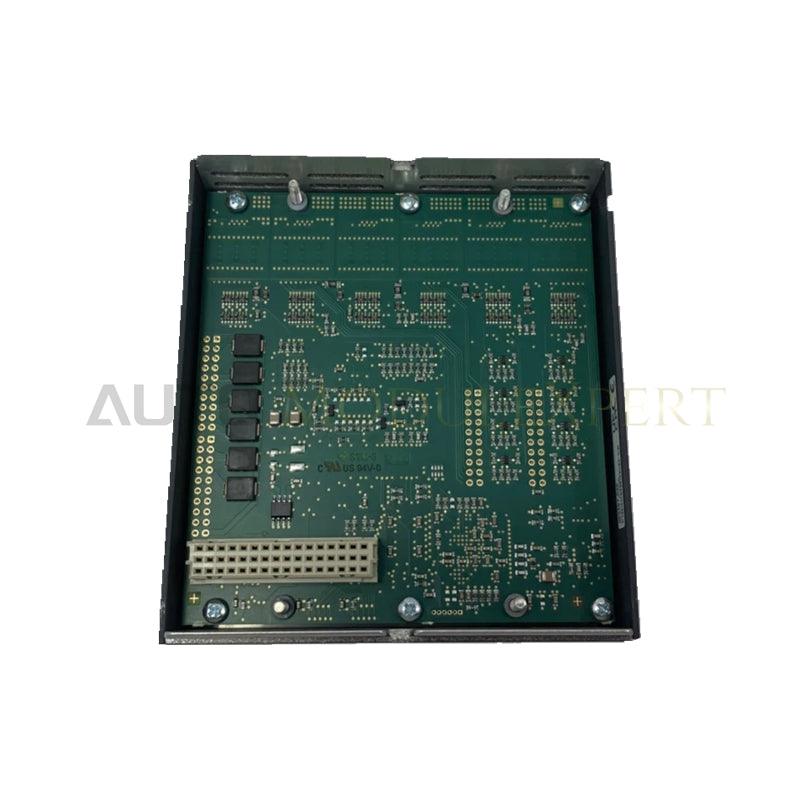

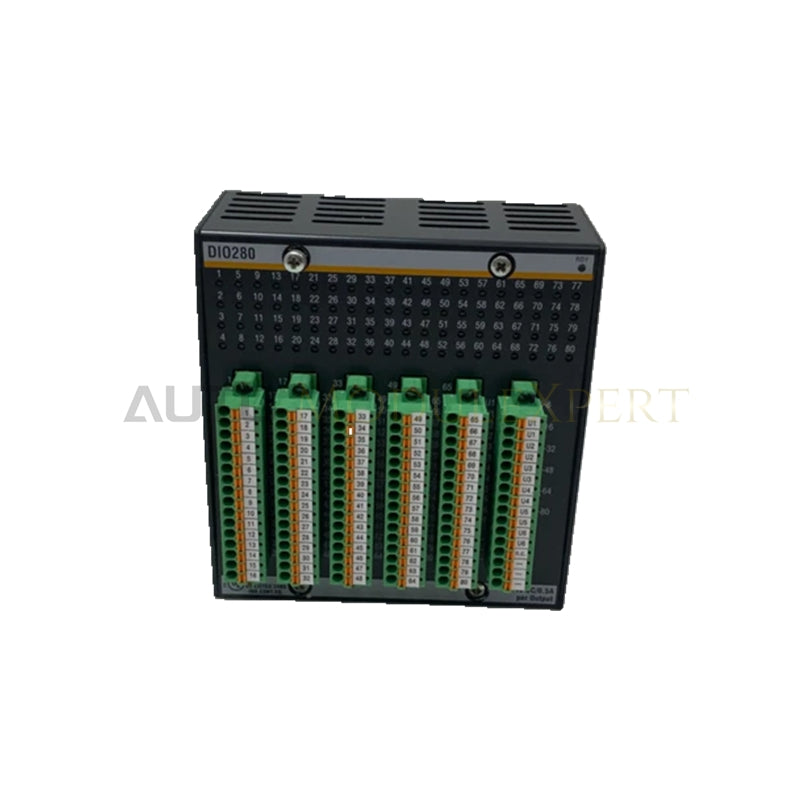

وحدة الإدخال/الإخراج الرقمية Bachmann DIO280
المهيأة لمعالجة الإشارات عالية السرعة والتحكم المباشر في المشغلات ضمن معماريات نظام الأتمتة Bachmann M1، توفر Bachmann DIO280 00019114-00، المفهرسة أيضًا باسم وحدة الإدخال/الإخراج الرقمية DIO280، تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
تفصيل اللواحق ومصفوفة الطرازات
| رقم القطعة | إجمالي عدد القنوات | القنوات القابلة للتهيئة | نطاق الإدخال الثابت | نطاق الإخراج الثابت |
|---|---|---|---|---|
| DIO248 | 48 قناة | 16 إدخالًا/إخراجًا | 15-34 فولت تيار مستمر | 18-34 فولت تيار مستمر |
| DIO264 | 64 قناة | 16 إدخالًا/إخراجًا | 15-34 فولت تيار مستمر | 18-34 فولت تيار مستمر |
| DIO280 (00019114-00) | 80 قناة | 16 إدخالًا/إخراجًا | 15-34 فولت تيار مستمر | 18-34 فولت تيار مستمر |
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | DIO280 (00019114-00) |
| العلامة التجارية | Bachmann |
| المنشأ | النمسا |
| الوزن | كتلة الوحدة القياسية |
| الأبعاد | عامل شكل نظام M1 |
| درجة حرارة التشغيل | -30 إلى +60 درجة مئوية |
| استهلاك الطاقة | داخلي: 180 مللي أمبير عند 5 فولت تيار مستمر |
| المدخلات الرقمية | 32 إلى 48 قناة |
| المخرجات الرقمية | 32 إلى 48 قناة (0.5 أمبير لكل قناة، 24 أمبير كحد أقصى إجماليًا) |
| جهد الإدخال (مرتفع) | 15 إلى 34 فولت تيار مستمر |
| جهد الإدخال (منخفض) | 0 إلى 5 فولت تيار مستمر |
| مرشح تأخير الإدخال | قياسي: 600 ميكروثانية (قابل للتهيئة من 10 ميكروثوانٍ إلى 270 مللي ثانية) |
| مقاومة الإدخال الداخلية | 8 كيلو أوم |
| مدخلات المقاطعة | 8 قنوات قابلة للتهيئة |
| عتاد العداد | حتى 4 قنوات (دقة 32 بت) |
| أقصى تردد للإدخال | 50 كيلوهرتز (قناة واحدة)، 20 كيلوهرتز (مشفر A/B) |
| دقة PWM / التردد | 13 بت (دورة عمل 0-100%) / من 1 هرتز إلى 1 كيلوهرتز |
| زمن تثبيت الصمام القابل للتهيئة | من 0 ثانية إلى ثانيتين |
| جهد العزل | عزل جلفاني بجهد 500 فولت |
سرعة الاتصال عبر ناقل اللوحة الخلفية والحتمية
تستخدم Bachmann DIO280 تكاملًا عالي السرعة مع ناقل اللوحة الخلفية الداخلي لضمان مزامنة دورات الوقت الفعلي عبر اللوحة الخلفية لمعالج M1. يتولى المنطق الداخلي تنفيذ كشف الحواف مباشرة على مستوى العتاد، ويوجه مدخلات العداد عالية التردد (حتى 50 كيلوهرتز) وإشارات المقاطعة (8 إجمالًا) دون إضافة أعباء تأخير إلى حلقة تطبيق المعالج المركزي. علاوة على ذلك، تتيح توافقية وميض البرنامج الثابت عبر اللوحات الخلفية لأنظمة M1 مطابقة صور البرنامج الثابت ونقل البروتوكولات بشكل حتمي بسلاسة، مع الحفاظ على تكامل النظام حتى أثناء تبديل قنوات PWM تحت الحمل الكامل.
الأسئلة الشائعة
س: كيف يقلل زمن تثبيت صمام PWM القابل للتهيئة من استهلاك الطاقة؟
ج: يطبق عتاد إخراج DIO280 جهد الملف الكامل أثناء تسلسل التنشيط الأولي (زمن تثبيت قابل للتهيئة يصل إلى ثانيتين) للتغلب على القصور الميكانيكي، ثم ينتقل بسلاسة إلى دورة عمل PWM. يحافظ ذلك على موضع إحكام الصمام الهيدروليكي/الهوائي، مع خفض استهلاك طاقة الملف أثناء التشغيل وتبديد الحرارة بدرجة كبيرة.
س: هل يمكن توصيل المخرجات الرقمية في DIO280 على التوازي لزيادة سعة تمرير التيار؟
ج: نعم، يُسمح بتوصيل قنوات المخرجات الرقمية المتجاورة على التوازي، شريطة أن تعمل جميع القنوات المتوازية في نمط التشغيل نفسه. ويتيح ذلك زيادة سعة الحمل الإجمالية بما يتجاوز حد القناة المفردة البالغ 0.5 أمبير.
إرشادات التركيب الميداني
تأكد من فصل الطاقة بالكامل قبل إدخال الوحدة إلى سكة اللوحة الخلفية أو سحبها منها. ثبّت الجهاز رأسيًا داخل حاوية الرف القياسية لنظام Bachmann M1 لتعزيز الحمل الحراري الطبيعي، مع الحرص على عدم حجب مسارات تبديد الحرارة. يجب أن تستخدم جميع أسلاك الحقل التي تحمل إشارات صمامات حثية بجهد 24 فولت تيار مستمر أو نبضات مشفر عالية التردد (حتى 50 كيلوهرتز) موصلات زوجية ملتفة ومحمية. مرّر خطوط الإشارة بعيدًا تمامًا عن مصادر طاقة التيار المتردد الرئيسية ذات الجهد العالي. صِل جميع دروع الكابلات مباشرة بكتلة أطراف ناقل تأريض الخزانة عبر مشابك منخفضة الممانعة، مع الحفاظ على سلامة العزل الجلفاني المستمر بجهد 500 فولت بين حدود الحقل ومنطق النظام.
