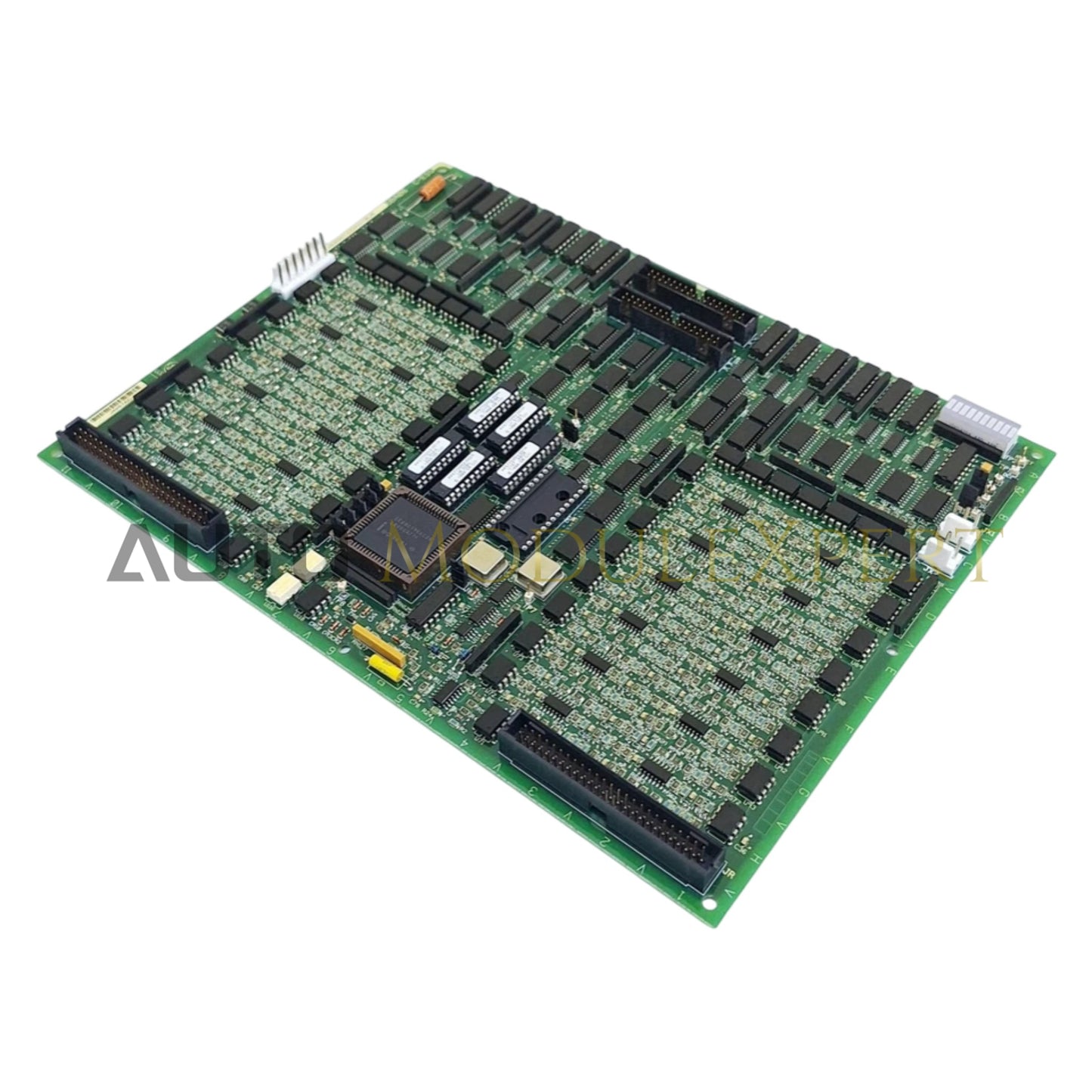

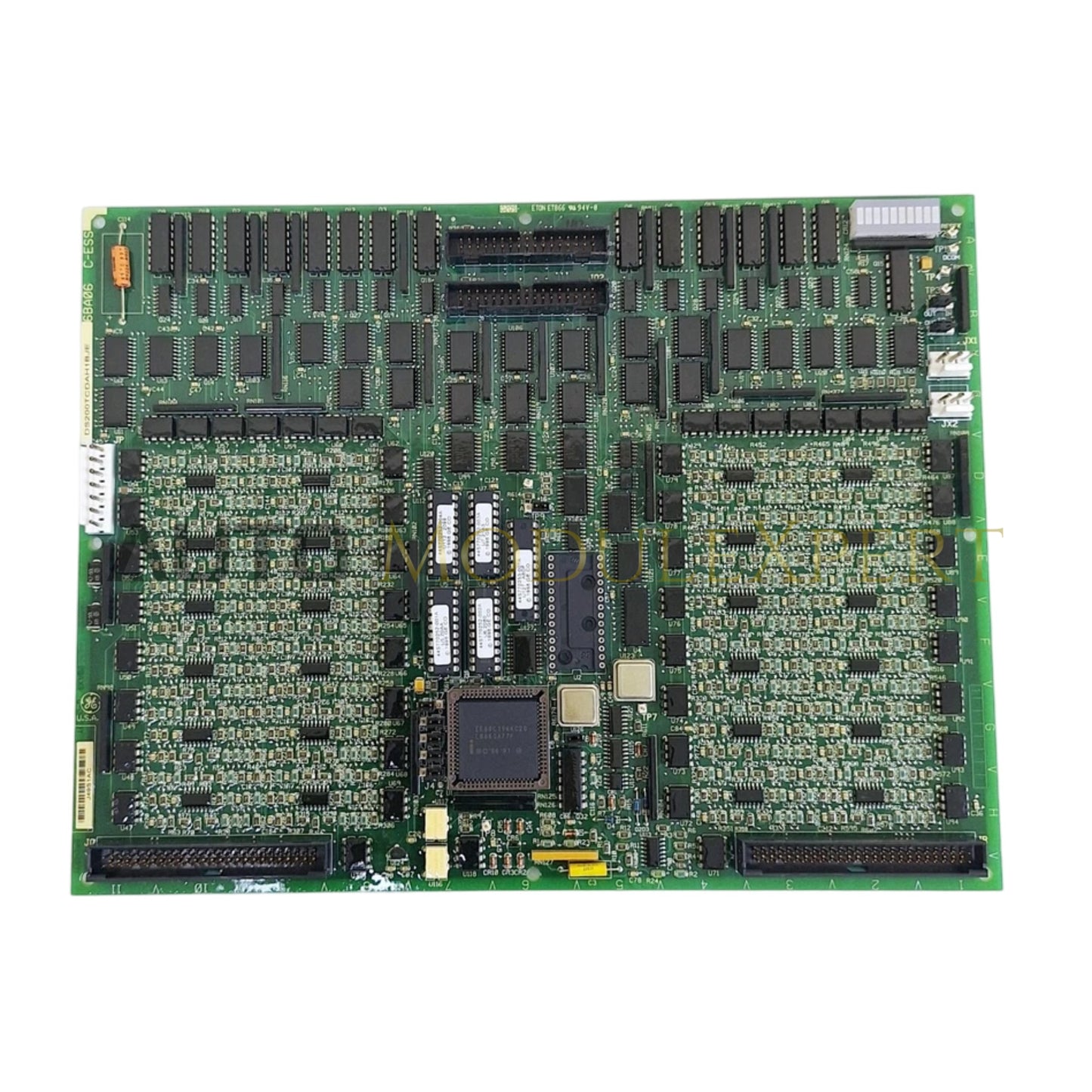

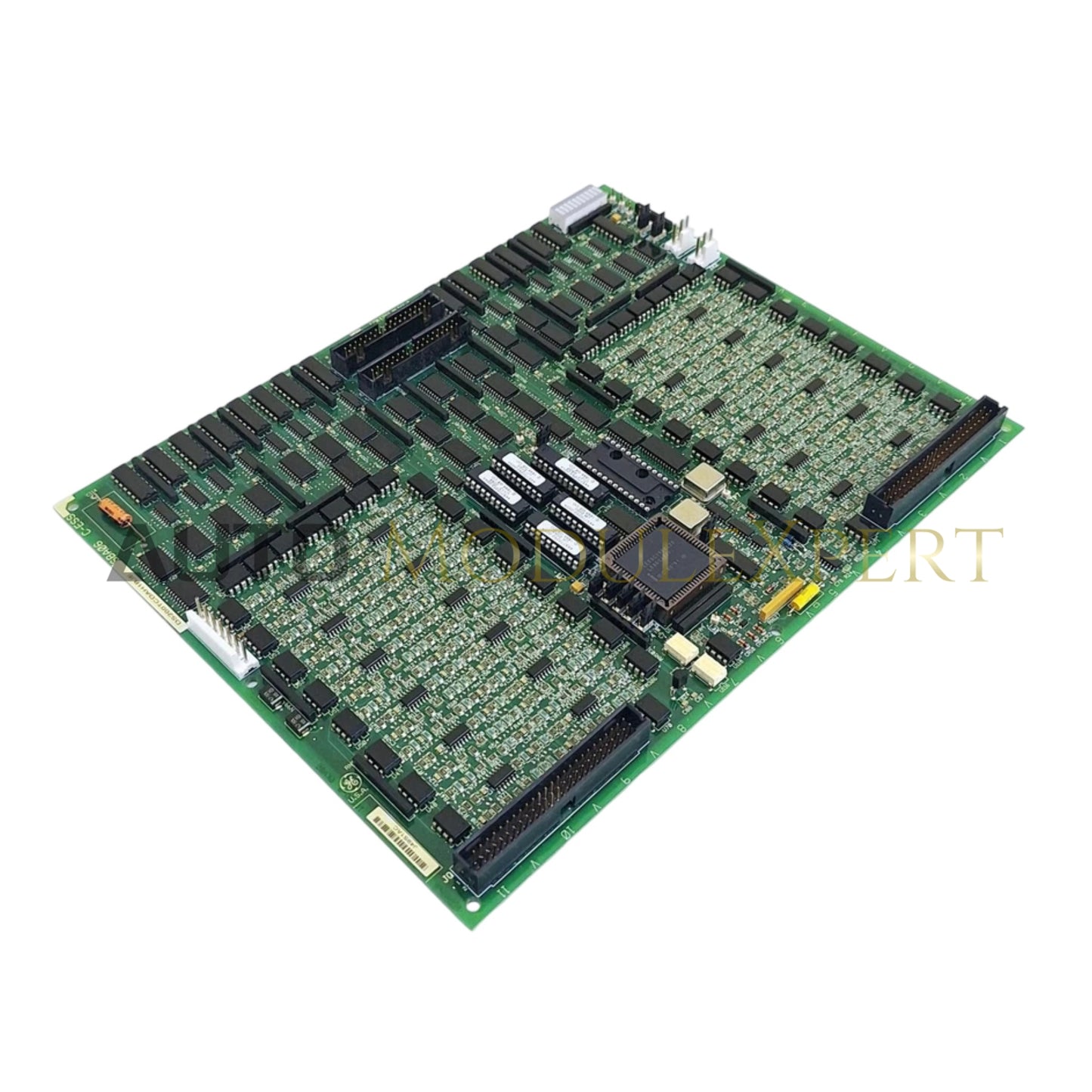

مُكوَّن للتحكم في مرحلات التيار العالي وتنشيط الملف اللولبي في أنظمة التحكم في التوربين مارك V، توفر لوحة GE Fanuc DS200TCDA H1BJE (DS200TCDA H1BJE لوحة الإخراج المنفصل) تنفيذًا مباشرًا ماديًا/كهربائيًا. تعمل هذه الوحدة كواجهة الإخراج المنفصل الأساسية لإدارة التبديل على مستوى المنطق عبر 16 إلى 32 قناة مستقلة ضمن بنية Speedtronic.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | DS200TCDA H1BJE |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.6 كجم |
| الأبعاد | 20 سم × 15 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يعتمد على اللوحة الخلفية |
| تصنيف الجهد | 24 فولت تيار مستمر إلى 125 فولت تيار مستمر |
| سعة الإخراج | 2 أمبير مستمر لكل قناة |
| جهد العزل | 1500 فولت تيار متردد |
شبكات Profinet / EtherNet/IP الحتمية
تتصل الوحدة بهيكل مارك V عبر ناقل بيانات عالي السرعة خاص باللوحة الخلفية، مما يضمن تنفيذ الأوامر الحتمية المطلوبة لمنطق إيقاف التشغيل الآمن. تتم إدارة توافق فلاش البرنامج الثابت من خلال وحدة التحكم بالنظام، التي تنسق توقيت القنوات لتحقيق سرعات استجابة أقل من المللي ثانية. يتم الحفاظ على سرعة اتصال ناقل اللوحة الخلفية لدعم التزامن في الوقت الحقيقي لمخرجات الإخراج المنفصل، بينما يضمن المنطق المدمج تبديل الأحمال ذات التيار العالي دون المساس بسلامة ناقل التحكم الأساسي.
الأسئلة المتكررة (FAQ)
س: ما الاحتياطات المطلوبة لحاجز العزل 1500 فولت تيار متردد؟
ج: يعتمد العزل الجلفاني على الحفاظ على نظافة بيئة لوحة الدوائر المطبوعة. يجب على المستخدمين التأكد من عدم دخول الحطام الموصل أو العوامل الجوية المسببة للتآكل إلى الهيكل لمنع حدوث قوس كهربائي داخلي أو فشل عازل بين أقسام المنطق والطاقة.
س: هل تدعم هذه الوحدة الأحمال ذات الفولتية المختلطة؟
ج: تدعم الوحدة دوائر التحكم التي تتراوح من 24 فولت تيار مستمر إلى 125 فولت تيار مستمر. ومع ذلك، يجب على المستخدمين التأكد من فصل جميع الأسلاك الميدانية لتطبيقات الفولتية المختلطة بشكل مادي وتوفير الحماية المناسبة لمنع التداخل أو الاقتران الحثي بين قنوات الإخراج ذات الجهد العالي والمنخفض.
إرشادات التركيب الميداني
- تحقق من أن رف التحكم مارك V غير موصول بالطاقة وأن مصدر الطاقة 24-125 فولت تيار مستمر إلى أطراف الإخراج معزول قبل التركيب.
- استخدم سوار مضاد للكهرباء الساكنة لمنع تلف مكونات المنطق بلوحة التحكم بسبب التفريغ الكهروستاتيكي.
- قم بإدخال اللوحة في الفتحة المخصصة في هيكل مارك V، مع التأكد من تثبيت وصلات الأطراف الخلفية بإحكام دون استخدام قوة مفرطة.
- ثبت اللوحة باستخدام معدات التثبيت في اللوحة الأمامية لضمان الاستقرار تحت ظروف الاهتزاز الشائعة في بيئات التوربين.
- تحقق من أن جميع الأسلاك الميدانية موصولة وفقًا للمخطط التحكم، مع ضمان عدم تجاوز التيار المستمر 2 أمبير لكل قناة لمنع ارتفاع درجة حرارة محركات الإخراج.
