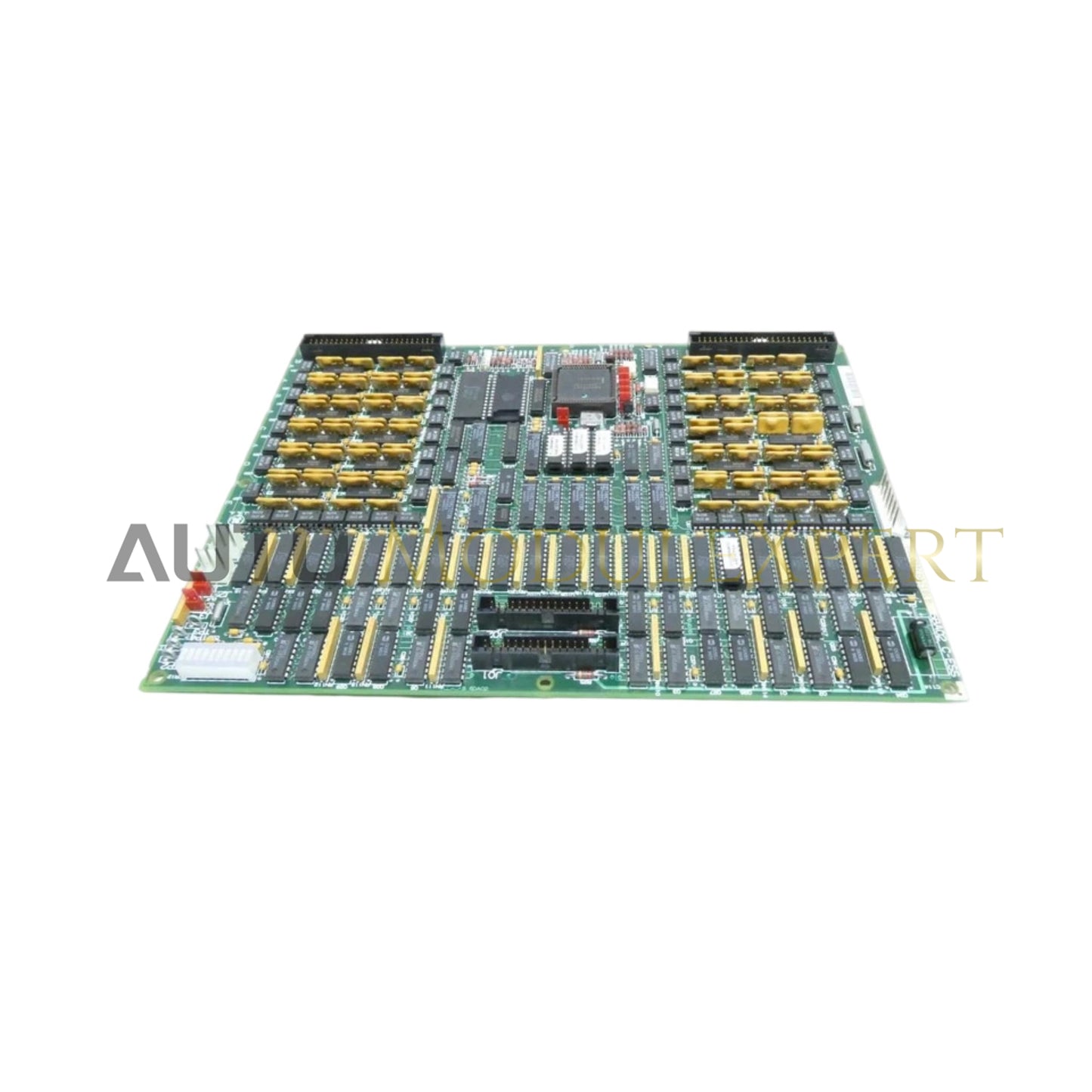

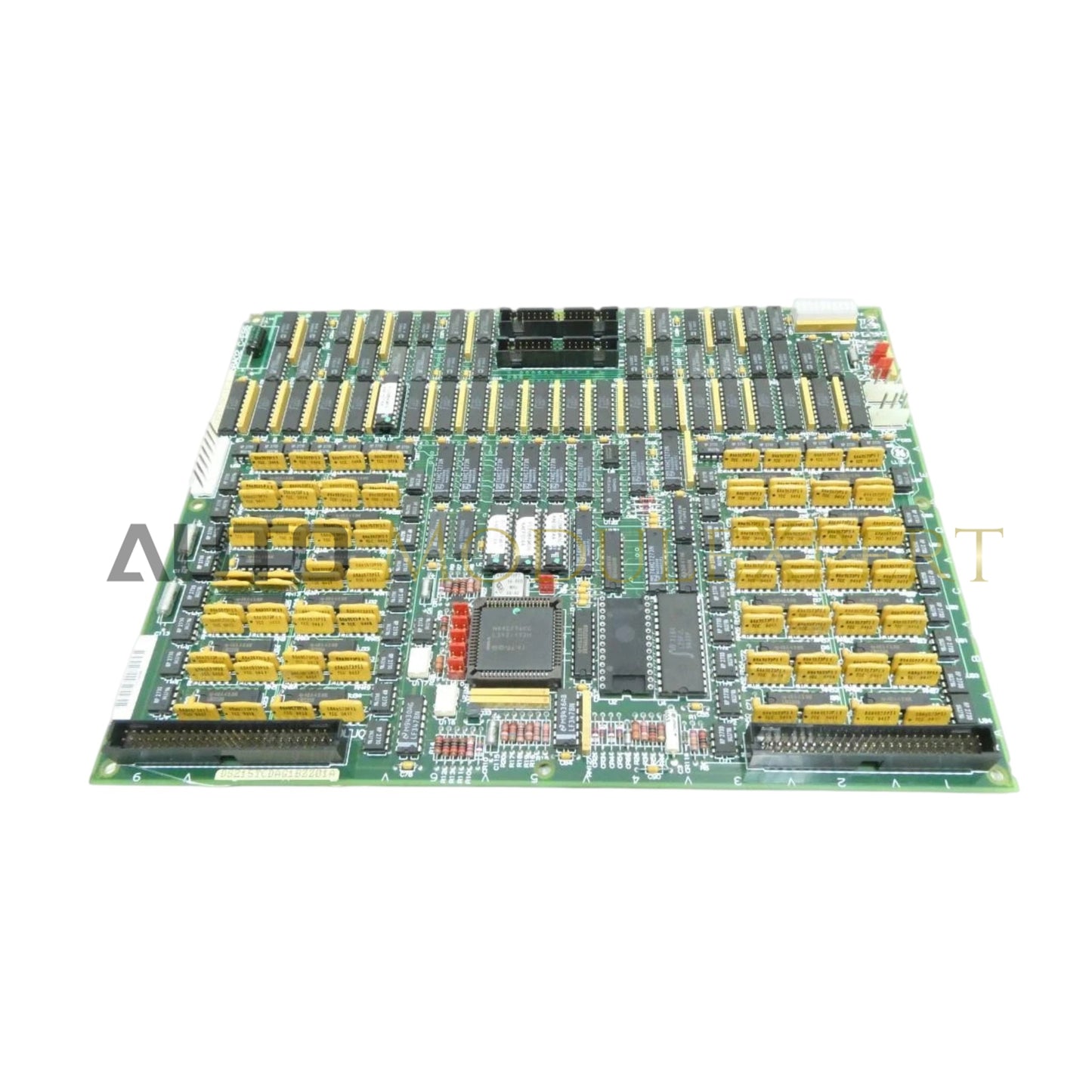

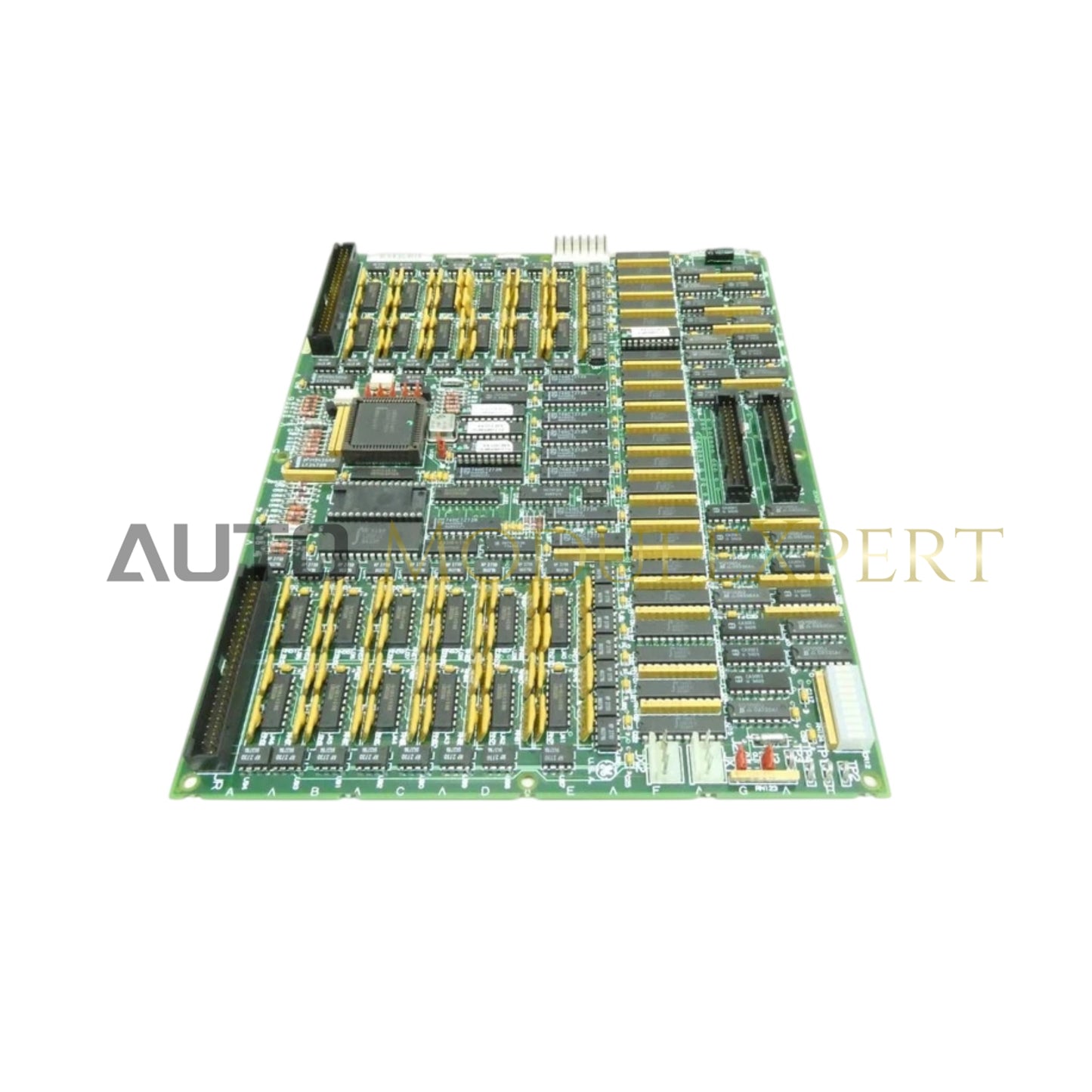

مُكوَّن للواجهة الرقمية في منصات التحكم بالتوربينات، توفر لوحة GE DS200TCDAG1BCB (DS200TCDAG1BCB لوحة الإدخال/الإخراج الرقمية) تنفيذًا مباشرًا ماديًا/كهربائيًا. تتعامل هذه الوحدة مع 32 قناة رقمية مميزة لتسهيل منطق الأوامر والتحكم بين نظام التحكم بالتوربينات والأجهزة الطرفية الميدانية.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | DS200TCDAG1BCB |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.75 كجم |
| الأبعاد | 23 سم × 17 سم × 4.5 سم |
| درجة حرارة التشغيل | النطاق الصناعي القياسي |
| استهلاك الطاقة | 350 مللي أمبير عند 24 فولت تيار مستمر |
| المدخلات الرقمية | 16 قناة (24 فولت تيار مستمر، تغذية سلبية) |
| المخرجات الرقمية | 16 قناة (24 فولت تيار مستمر، 0.5 أمبير لكل قناة) |
| الاتصال بالنظام | موصل خلفي واحد |
سرعة اتصال ناقل اللوحة الخلفية وتوافق البرنامج الثابت
تحافظ اللوحة على تزامن الواجهة من خلال موصل خلفي مخصص، يدعم دورات نقل بيانات حتمية مطلوبة لاستقرار حلقة التحكم بالتوربين. يتم التحكم في توافق فلاش البرنامج الثابت بواسطة تكوين FPGA المدمج، الذي يعمل كبوابة منطقية رئيسية لتقرير حالة القنوات. تقوم الوحدة بتوسيع كثافة الإدخال/الإخراج باستخدام 16 عازل ضوئي لعزل المدخلات و16 محرك مرحل لتبديل حمل المخرجات، مما يضمن سلامة الإشارة عبر نوافذ اتصال ناقل عالية السرعة.
الأسئلة المتكررة (FAQ)
س: هل هذه الوحدة متوافقة مع إجراءات التبديل الساخن (hot-swapping)؟
ج: لا، هذه الوحدة لا تدعم التبديل الساخن. يجب إيقاف تشغيل اللوحة الخلفية للنظام المضيف بالكامل قبل استخراج أو إدخال اللوحة لتجنب حدوث قصر كهربائي في مصدر طاقة 24 فولت تيار مستمر أو تلف إشارات اللوحة الخلفية.
س: ما هو متطلب كتلة التوصيل ذات 6 دبابيس للطاقة؟
ج: كتلة التوصيل ذات 6 دبابيس مخصصة لمدخل 24 فولت تيار مستمر. تأكد من بقاء جهد الإمداد ضمن النطاق المحدد 24 فولت تيار مستمر ±10% لتجنب سلوك غير مستقر لمحركات المرحل أو منطق العوازل الضوئية.
إرشادات التثبيت الميداني
- أوقف تشغيل رف النظام وتأكد من فصل مصدر طاقة 24 فولت تيار مستمر قبل التثبيت.
- تأكد من خلو فتحة الرف من الأوساخ. أدخل الوحدة في القضبان الإرشادية المخصصة حتى يتم تثبيت الموصل الخلفي بإحكام.
- ثبت الوحدة على الهيكل باستخدام الأجهزة المزودة للحفاظ على الاستمرارية الكهربائية مع تأريض الرف.
- وصل مصدر طاقة 24 فولت تيار مستمر إلى كتلة التوصيل ذات 6 دبابيس، مع التأكد من القطبية الصحيحة.
- وصل الأسلاك الميدانية إلى أطراف الإدخال/الإخراج، مستخدمًا كابلات ملتوية مزدوجة مع درع لتقليل التداخل الكهرومغناطيسي، مع تأريض الدروع عند نقطة مرجعية مشتركة واحدة.
