نظرة عامة

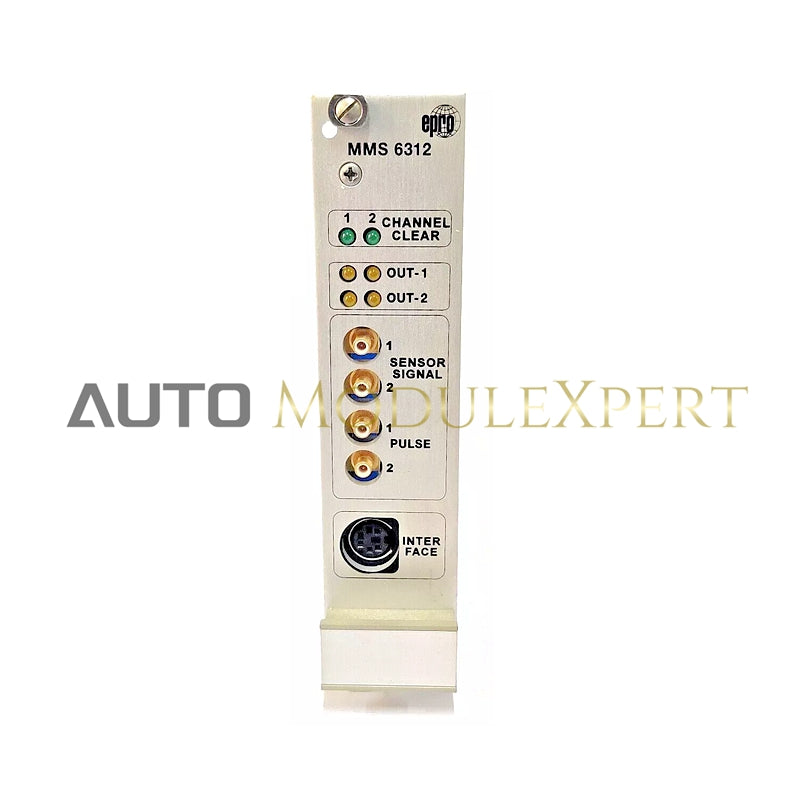

يعد EPRO MMS 6312 جهاز مراقبة سرعة الدوران ثنائي القناة مصممًا للقياس الدقيق ومراقبة سرعة الدوران باستخدام مستشعرات النبض المختلفة.

المواصفات الفنية

• مدخلات المستشعر:

  • مدخلان تفاضليان مستقلان لمستشعرات النبض، متوافقان مع أنظمة مستشعر التيار الدوامي من EPRO PR 6422/. إلى PR 6425/..، PR 9376/، PR 6453/، أو أي نظام مستشعر مطابق آخر.

• توفير الطاقة للمستشعر المتاح:

  • كل من قناتي مدخل المستشعر لهما جهد توفير طاقة مستشعر منفصل ومخزن.

• نطاقات القياس:

  • الجهد الاسمي: 0...20 كيلوهرتز قابل للتكوين حتى 65,535 دورة في الدقيقة كحد أقصى

• مدخلات التحكم:

  • مدخل منطقي ثنائي مشترك للقناتين لإعادة تعيين الإنذارات المثبتة
  • مدخل منطقي ثنائي لاختيار وضع خرج العازل الضوئي
  • مدخل منطقي ثنائي لتعطيل الإنذارات
  • الحد الأدنى لمستوى الإدخال للتتبع التلقائي: 2 فولت

• نطاق جهد الإدخال:

  • 0 ± 27.3 فولت تيار مستمر
  • نطاق جهد الإدخال المسموح به كحد أقصى: 0...30 فولت، ±26.75 فولت تيار مستمر

• تيار الخرج:

  • التيار المتاح: اسمي 20 مللي أمبير / كحد أقصى 35 مللي أمبير

• نطاق تردد الإدخال:

  • 0...20,000 هرتز

• الأبعاد:

  • تنسيق بطاقة PCB/EURO وفقًا لـ DIN 41494 (100 × 160 مم)
  • العرض: 30.0 مم (6 TE)
  • الارتفاع: 128.4 مم (3 HE)
  • الطول: 160.0 مم
  • الوزن الصافي: تقريبًا 320 جم
  • الوزن الإجمالي: تقريبًا 450 جم (بما في ذلك التعبئة والتغليف التصديرية القياسية)
  • حجم التعبئة: تقريبًا 2.5 ديسيمتر مكعب
  • متطلبات المساحة: 14 وحدة (28 قناة) تناسب كل رف 19 بوصة

• الظروف البيئية:

  • فئة الحماية: الوحدة: IP 00 وفقًا لـ DIN 40050
  • اللوحة الأمامية: IP21 وفقًا لـ DIN 40050
  • الرطوبة النسبية المسموح بها: 5...95%، بدون تكاثف
  • الصدمات المسموح بها: وفقًا لـ IEC 68-2، الجزء 29
    • القيمة القصوى للتسارع: 98 م/ث²
    • مدة الصدمة الاسمية: 16 مللي ثانية وفقًا لـ DIN 40040 فئة KTF
  • الاهتزاز المسموح به: سعة الاهتزاز: 0.15 مم في النطاق 10...55 هرتز
  • تسارع الاهتزاز: 16.6 م/ث² في النطاق 55...150 هرتز
  • ظروف المناخ: نطاق درجة حرارة التشغيل: 0...+65 درجة مئوية
  • نطاق درجة الحرارة للتخزين والنقل: -30...+85 درجة مئوية
