الوصف

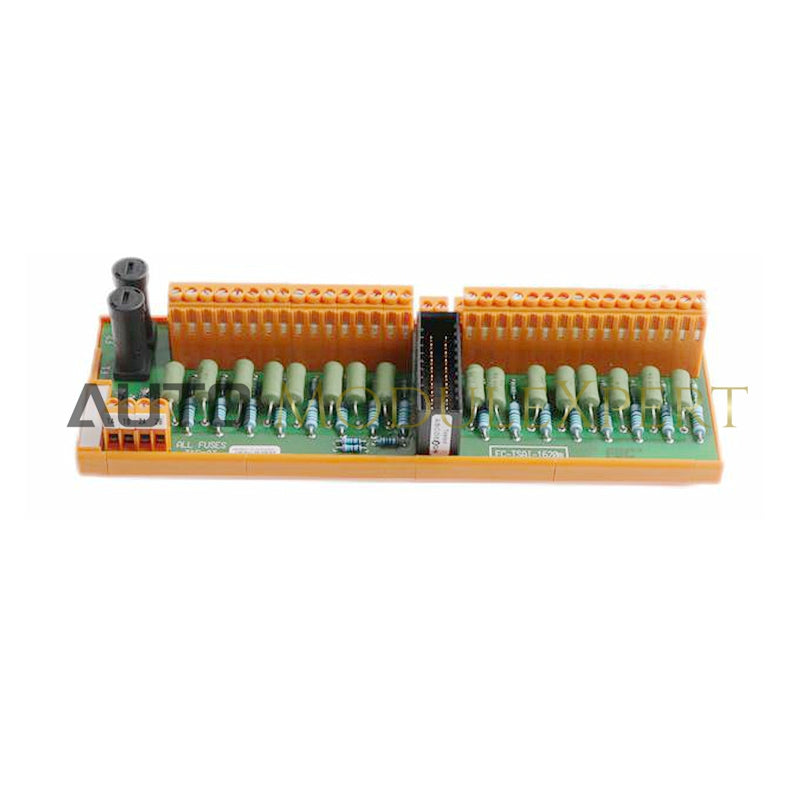

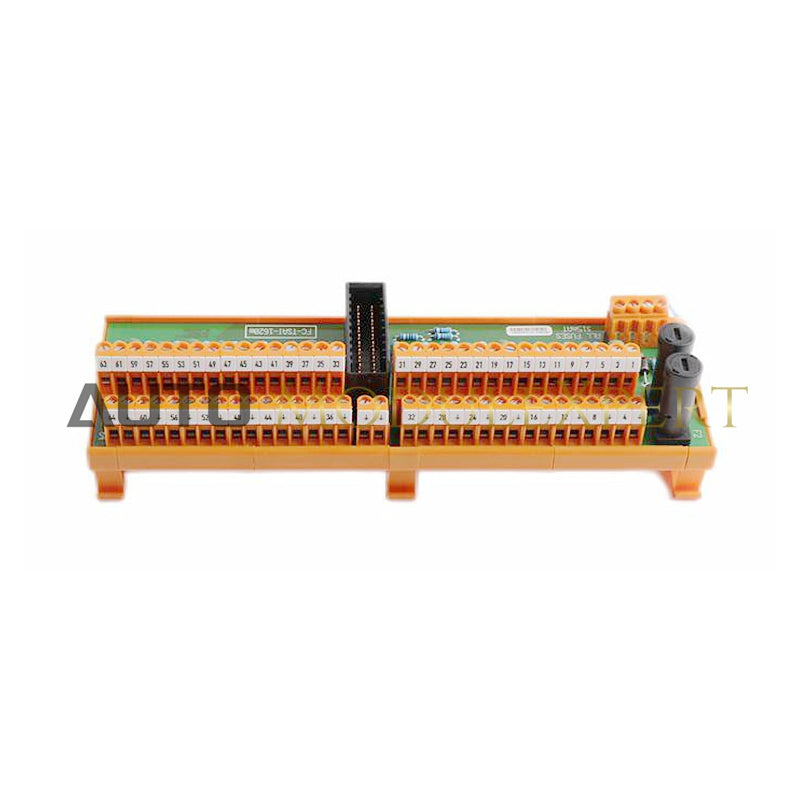

يُعد Honeywell FC-TSAI-1620M مجموعة إنهاء ميدانية مصممة لـ 16 قناة إدخال، توفر تكييف إشارة دقيق وواجهة لأنظمة التحكم.

التفاصيل الكهربائية

• قنوات الإدخال: 16 (مجموعتان من 8 مع 0 فولت مشترك)

• الطاقة: 30 فولت تيار مستمر خارجي، 3 مللي أمبير (بدون أحمال إدخال)

• تيار الإدخال: 0–25 مللي أمبير

• مقاومة الإدخال: 250 أوم (±1%)

• الإخراج إلى المرسلات السلبية:
   • مقاومة الإخراج: 270 أوم (±5%)
   • تيار الإشعال لكل قناة: <120 مللي أمبير عند 30 فولت تيار مستمر

• الإخراج إلى وحدة SAI-1620m:
   • الجهد: 0–4 فولت تيار مستمر
   • الدقة: 0.1%

• الصمامات: 315 مللي أمبير تيار مستمر بطيء الفعل (5 × 20 مم)

التفاصيل الفيزيائية

• الأبعاد: 210 × 70 × 60 مم (8.26 × 2.76 × 2.36 بوصة)

• قضبان DIN: TS32 / TS35 × 7.5، طول القضيب المستخدم 211 مم (8.30 بوصة)

• محطات براغي الإنهاء:
   • أقصى قطر للسلك: 2.5 مم² (AWG 14)
   • طول التجريد: 7 مم (0.28 بوصة)
   • عزم الشد: 0.5 نيوتن متر (0.37 قدم-رطل)
