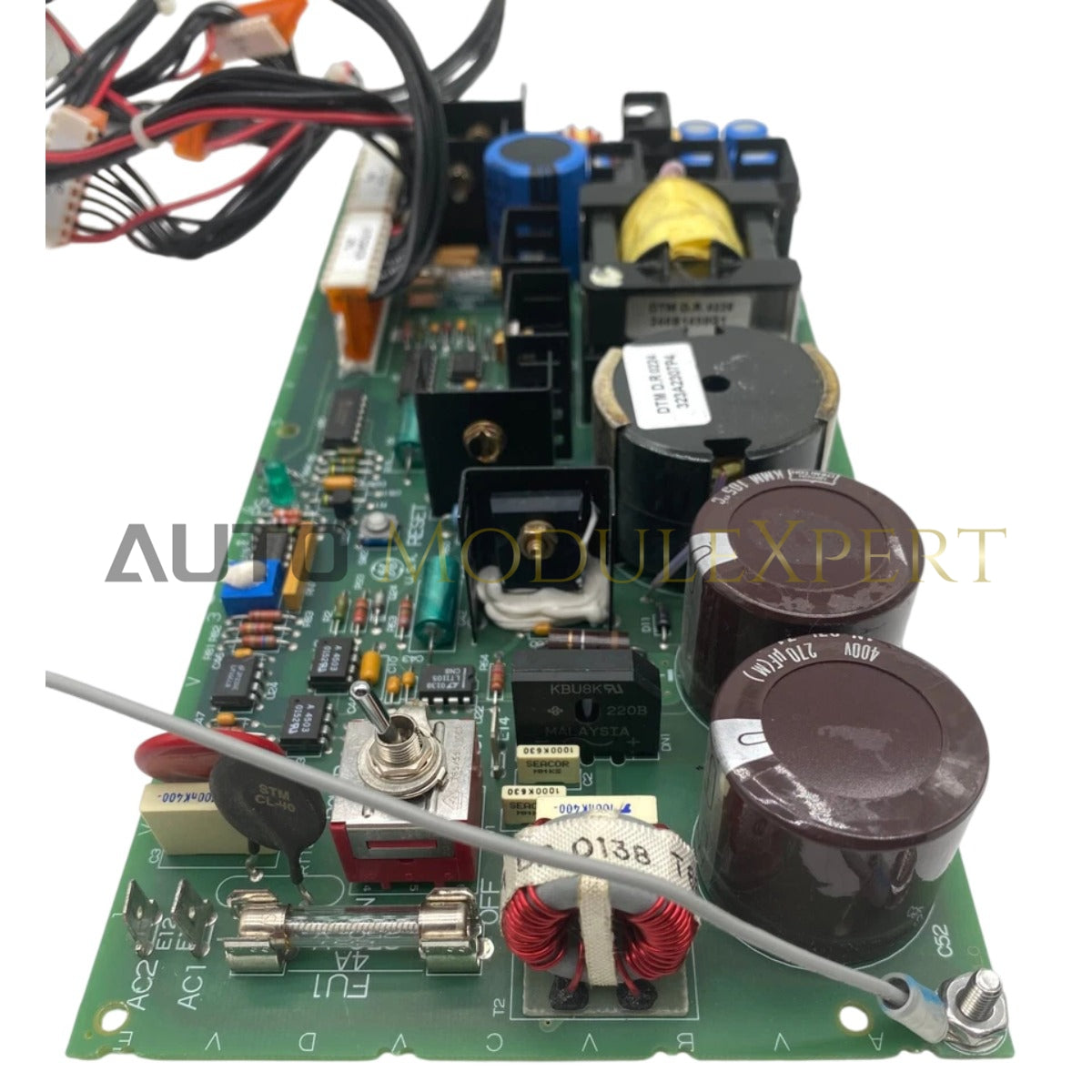

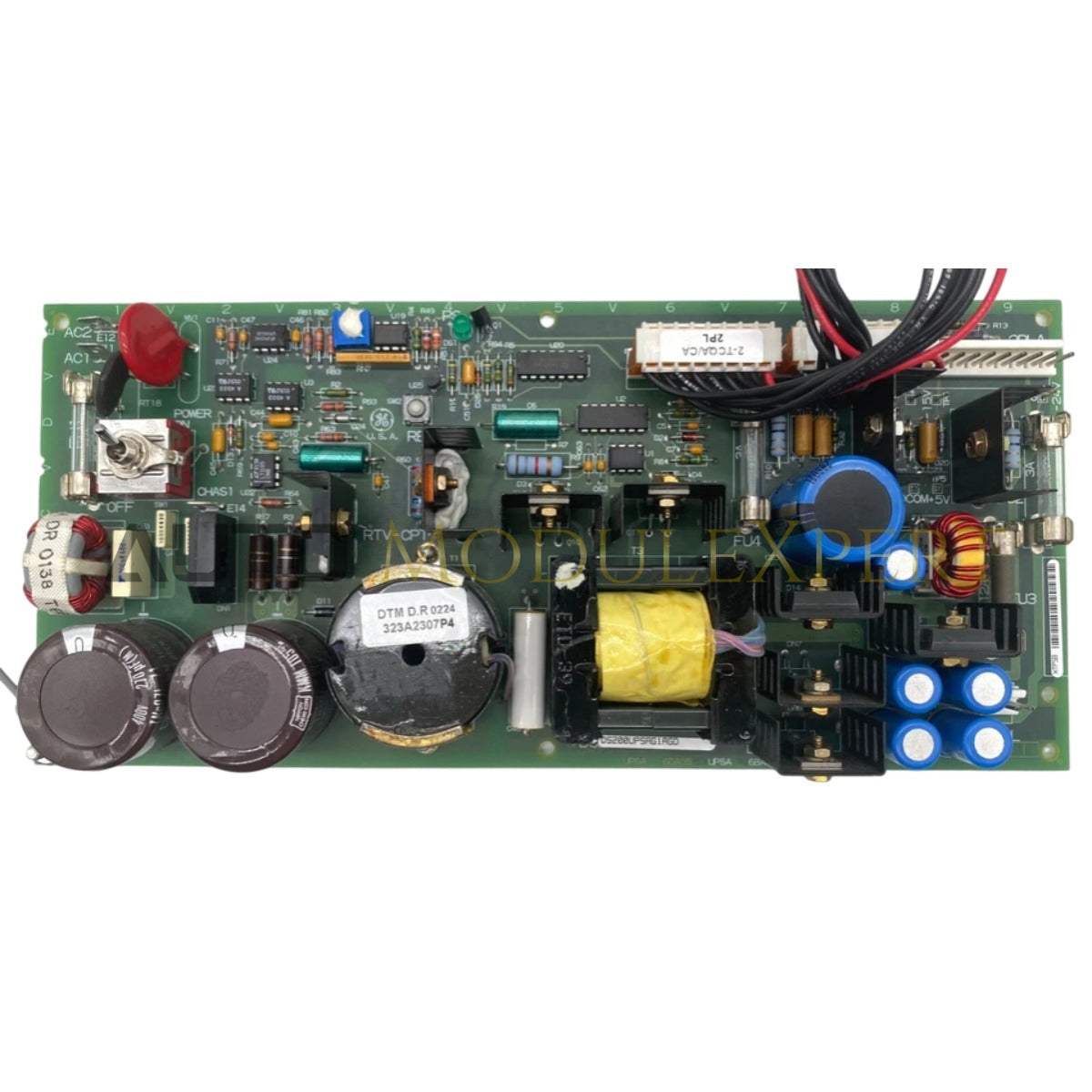

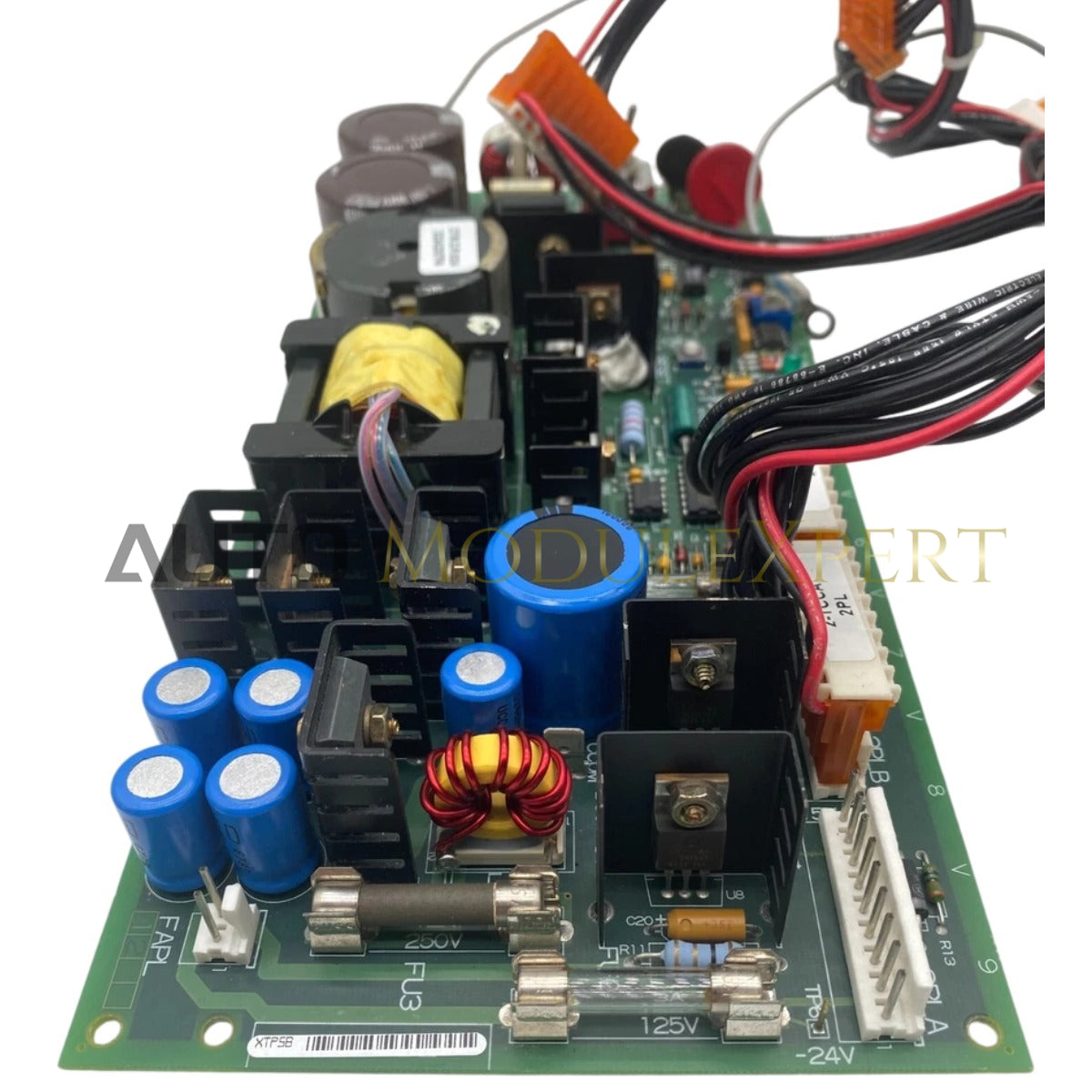

مُكوَّن لتنظيم الطاقة ضمن نظام التحكم في التوربينات الغازية Speedtronic Mark V، يوفر GE DS200UPSAG1AGD (وحدة تزويد الطاقة DS200UPSAG1AGD) توزيعًا مباشرًا للطاقة الفيزيائية والكهربائية إلى دوائر المنطق الداخلية للتحكم.
تفصيل اللاحقة ومصفوفة الطراز
- DS200: يشير إلى سلسلة تجميع Speedtronic Mark V.
- UPSA: يحدد تكوين لوحة تزويد الطاقة الأساسية UC200.
- G1: يحدد مستوى مراجعة الأجهزة للمجموعة 1.
- AGD: يمثل النسخة الوظيفية المحددة وإصدار التخطيط لهندسة التحكم في التوربين.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | DS200UPSAG1AGD |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | تجميع لوحة Mark V القياسية |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | يعتمد على تحميل اللوحة الخلفية |
| الاختصار الوظيفي | UPSA (تزويد الطاقة UC200) |
| موصلات الواجهة | 3 × 9 دبابيس عالية الكثافة |
| الحماية | 3 صمامات مدمجة للحماية من التيار الزائد |
حافلة اللوحة الخلفية وتوافق البرنامج الثابت
يعمل GE DS200UPSAG1AGD ضمن بنية حافلة التحكم Speedtronic، ويتطلب سرعة اتصال دقيقة لحافلة اللوحة الخلفية للحفاظ على التزامن عبر تسلسل التحكم في التوربين. تخضع توافقية فلاش البرنامج الثابت لمراجعة الماستر لوحدة تحكم Mark V؛ يجب على المستخدمين التأكد من أن اللوحة الخلفية للحامل تدعم مراجعة الأجهزة G1 قبل التشغيل. تقوم الوحدة بتنظيم الحمل بناءً على جهد الإدخال المقدم من خلال فتحة الحامل المحددة، مع مراقبة نشطة لمقياس كثافة الإدخال/الإخراج لمنع حالات الجهد الزائد على مكونات المنطق اللاحقة.
الأسئلة المتكررة (FAQ)
س: ما الوظيفة الأساسية للصمامات الثلاثة المدمجة على اللوحة؟
ج: توفر الصمامات حماية من التيار الزائد لمسارات توزيع الطاقة الداخلية لمنع انتشار الأعطال الكهربائية إلى معالج التحكم الرئيسي.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل حامل Mark V نشط؟
ج: عادةً لا تُصمم أجهزة Mark V للتبديل الساخن. تأكد من أن النظام في حالة إيقاف تحكمية وأن الطاقة مفصولة عن فتحة الحامل قبل التركيب أو الإزالة.
س: كيف أتحقق من أن الوحدة تستقبل طاقة إدخال مستقرة؟
ج: راقب مؤشر LED المدمج الموجود على واجهة اللوحة؛ يشير الإضاءة المستقرة عادةً إلى تنظيم صحيح للتيار المستمر ضمن الحدود المحددة.
إرشادات التركيب الميداني
- التحضير: تأكد من إيقاف تشغيل حامل Mark V. تحقق من أن تعيين الفتحة يتوافق مع متطلبات تكوين UPSA.
- التركيب: قم بمحاذاة حواف اللوحة مع أدلة بطاقات هيكل الحامل. تأكد من تثبيت الوحدة بالكامل في موصلات اللوحة الخلفية.
- الاتصال: ثبت الموصلات الثلاثة عالية الكثافة ذات 9 دبابيس، مع التأكد من تفعيل آليات القفل لمنع فقدان الإشارة المتقطع بسبب الاهتزاز الميكانيكي.
- التأريض: تأكد من سلامة حزام التأريض للهيكل وأن البراغي مشدودة لتوفير استمرارية كهربائية صحيحة بين درع PCB وإطار الحامل.
- التحقق: بعد التركيب، قم بفحص بصري لأي شوائب قبل تشغيل النظام. راقب حالة مؤشر LED التشخيصي أثناء تسلسل التشغيل الأولي.
