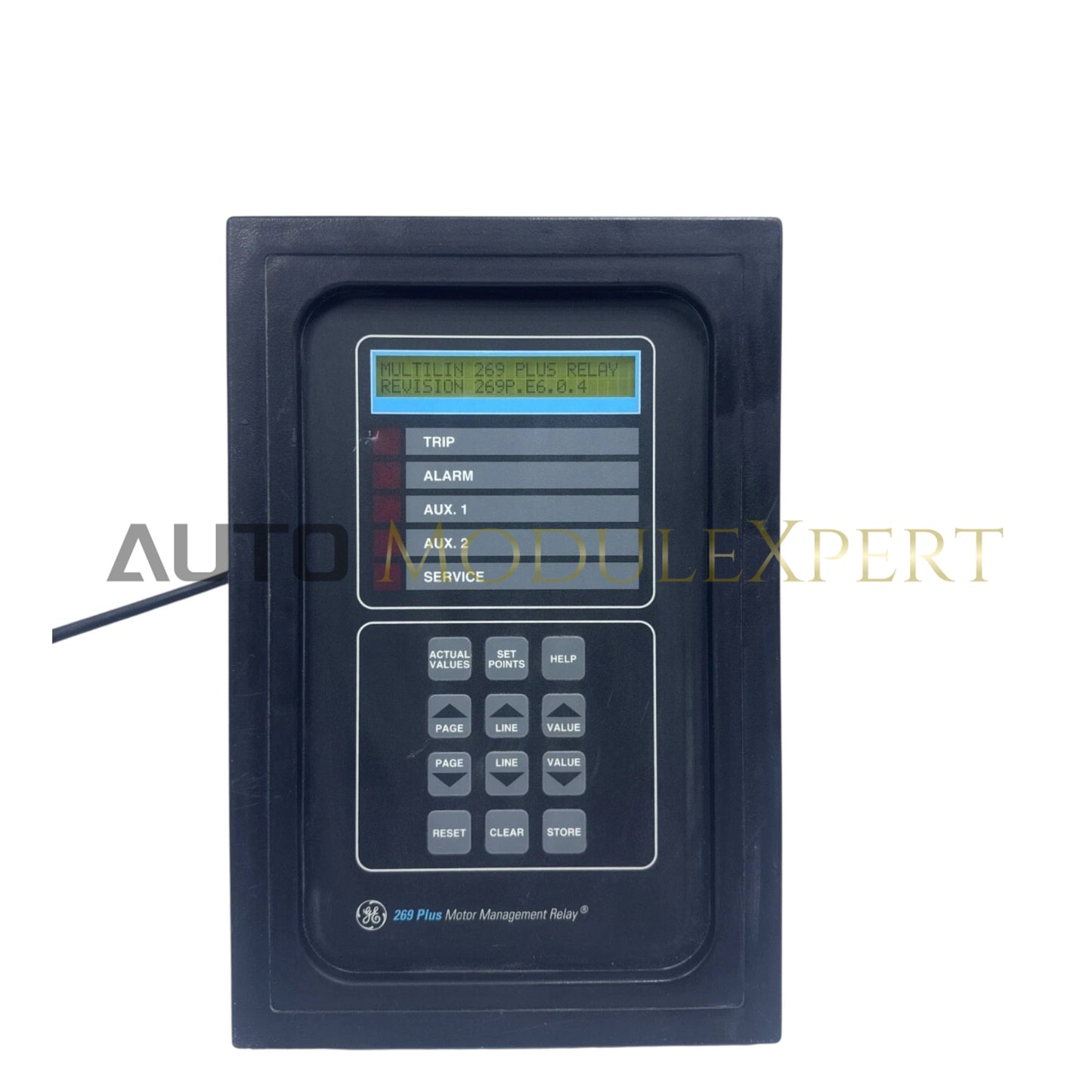

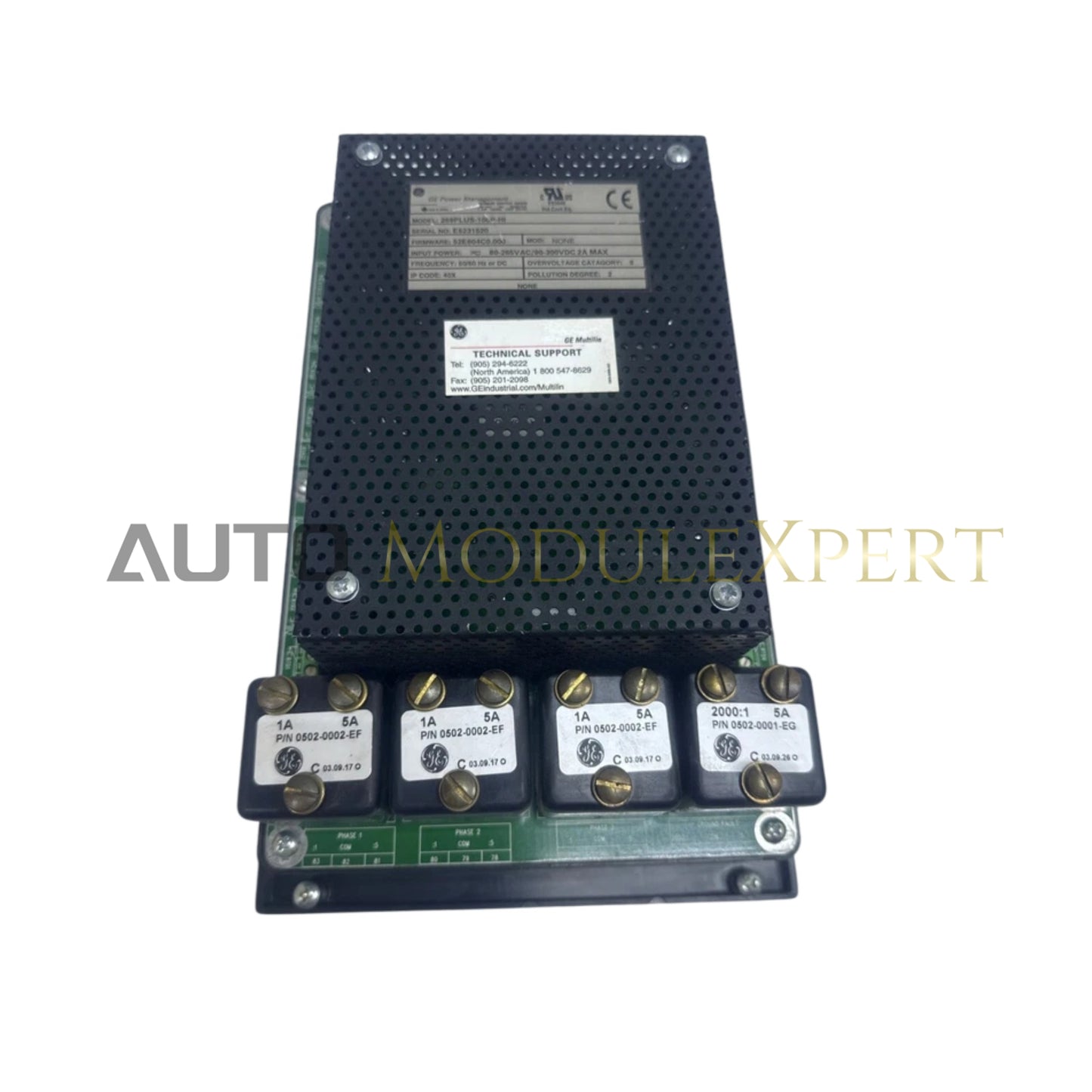

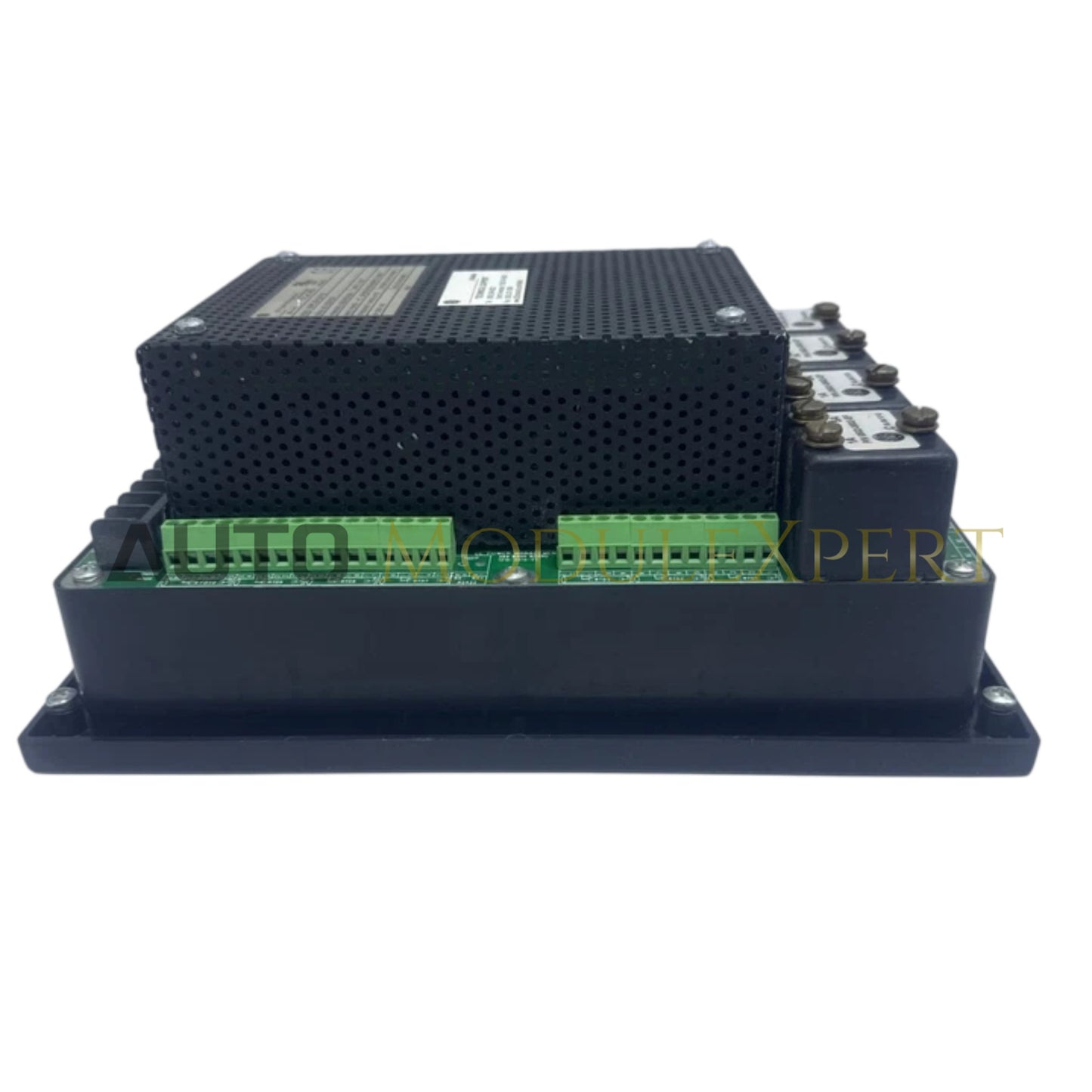

يعمل المرحل إدارة المحرك GE Fanuc 269PLUS-100P-HI5، المعروف أيضًا باسم 269PLUS-100P-HI5، كمكون مادي مخصص للمراقبة الحرارية، واكتشاف الأعطال، والتحكم الوقائي في محركات التيار المتردد ضمن أنظمة الكهرباء الصناعية.
تفصيل اللاحقة ومصفوفة الطراز
- 269PLUS: سلسلة مرحلات إدارة المحركات Multilin.
- 100P: تكوين مدخل RTD لأجهزة استشعار درجة الحرارة البلاتينية بقيمة 100 أوم.
- HI5: مصدر طاقة مساعد عالي النطاق مع خيارات اتصال محسنة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| الطراز | 269PLUS-100P-HI5 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 3.52 كجم |
| الأبعاد | 29 سم × 19 سم × 40.6 سم |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| نوع RTD | بلاتين 100 أوم |
| الوظيفة | حماية وإدارة المحرك |
شبكات Profinet / EtherNet/IP الحتمية
يعمل 269PLUS-100P-HI5 كنقطة مراقبة ذكية داخل مراكز التحكم بالمحركات. يعالج بيانات الوقت الحقيقي من أجهزة استشعار RTD البلاتينية 100 أوم لتوفير نمذجة حرارية دقيقة وحماية ضد ارتفاع حرارة الجزء الثابت. يضمن التكامل في بنى الشبكات الحتمية نقل حالة المحرك، وبيانات درجة الحرارة، وتنبيهات الفصل إلى أنظمة التحكم الإشرافي (PLC/DCS) دون تأخير في الانتشار. يتطلب التكوين الصحيح لسجلات الاتصال لضمان تزامن حزم البيانات مع تخطيط الإدخال/الإخراج للمتحكم، مما يحافظ على أداء حتمي على مستوى النظام أثناء الأحداث الكهربائية العابرة.
الأسئلة المتكررة
س: كيف يحافظ المرحل على الحماية أثناء فقدان الاتصال؟
ج: يعمل الجهاز بشكل مستقل بناءً على منطق الحماية الداخلي. إذا انقطع الاتصال الشبكي، يستمر المرحل في مراقبة التيار ومدخلات RTD محليًا، وينفذ تسلسلات الفصل لحماية المحرك بغض النظر عن حالة الشبكة الإشرافية.
س: هل يمكن تبديل أنواع مدخلات RTD في الموقع؟
ج: لا، تم تكوين 269PLUS-100P-HI5 ماديًا لأجهزة RTD البلاتينية 100 أوم فقط. محاولة استخدام نوع RTD مختلف، مثل النيكل أو النحاس، ستؤدي إلى أخطاء قياس كبيرة وقد تسبب تشغيل المحرك بشكل خطير.
إرشادات التركيب الميداني
- تأكد من بقاء بيئة خزانة التحكم ضمن نطاق التشغيل من -25 درجة مئوية إلى +60 درجة مئوية لمنع تدهور المكونات الإلكترونية واللوحية الداخلية.
- قم بتمرير جميع كابلات أجهزة استشعار RTD باستخدام أسلاك محمية ومنخفضة السعة لتقليل أخطاء مقاومة الأسلاك التي قد تسبب انحرافات في قياس درجة الحرارة.
- وصل طرف تأريض الهيكل إلى قضيب الأرضي الرئيسي للخزانة باستخدام موصل مضفر قصير ومرن لضمان كبح فعال للضوضاء عالية التردد.
- حافظ على فصل مادي لا يقل عن 150 مم بين أسلاك إشارة التحكم للمرحل وكابلات توزيع الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي.
- افحص جميع مسامير كتل التوصيل دوريًا للتأكد من إحكامها لمنع اتصالات ذات مقاومة عالية قد تسبب قراءات حرارية متذبذبة وفصل المرحل بشكل غير مبرر.
