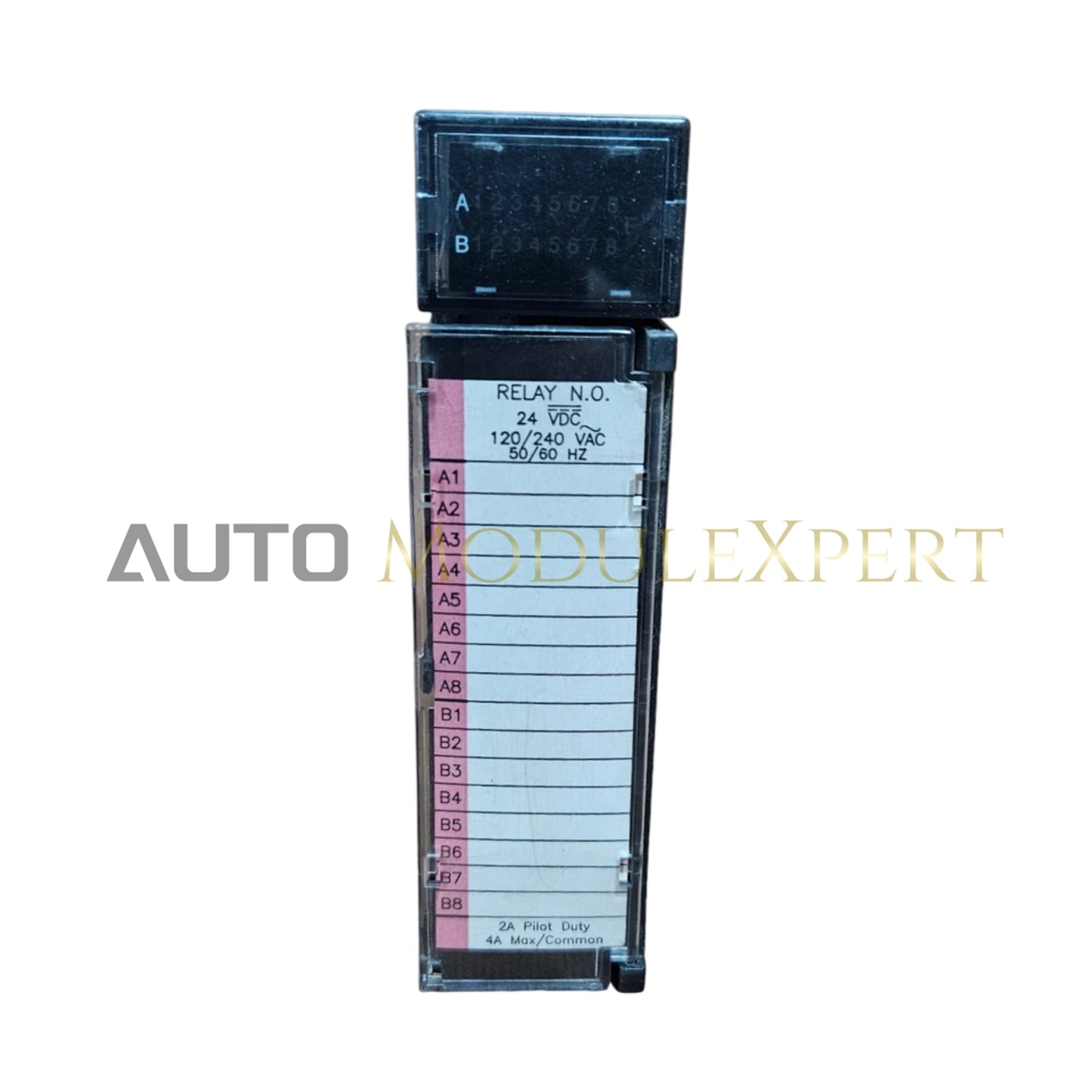

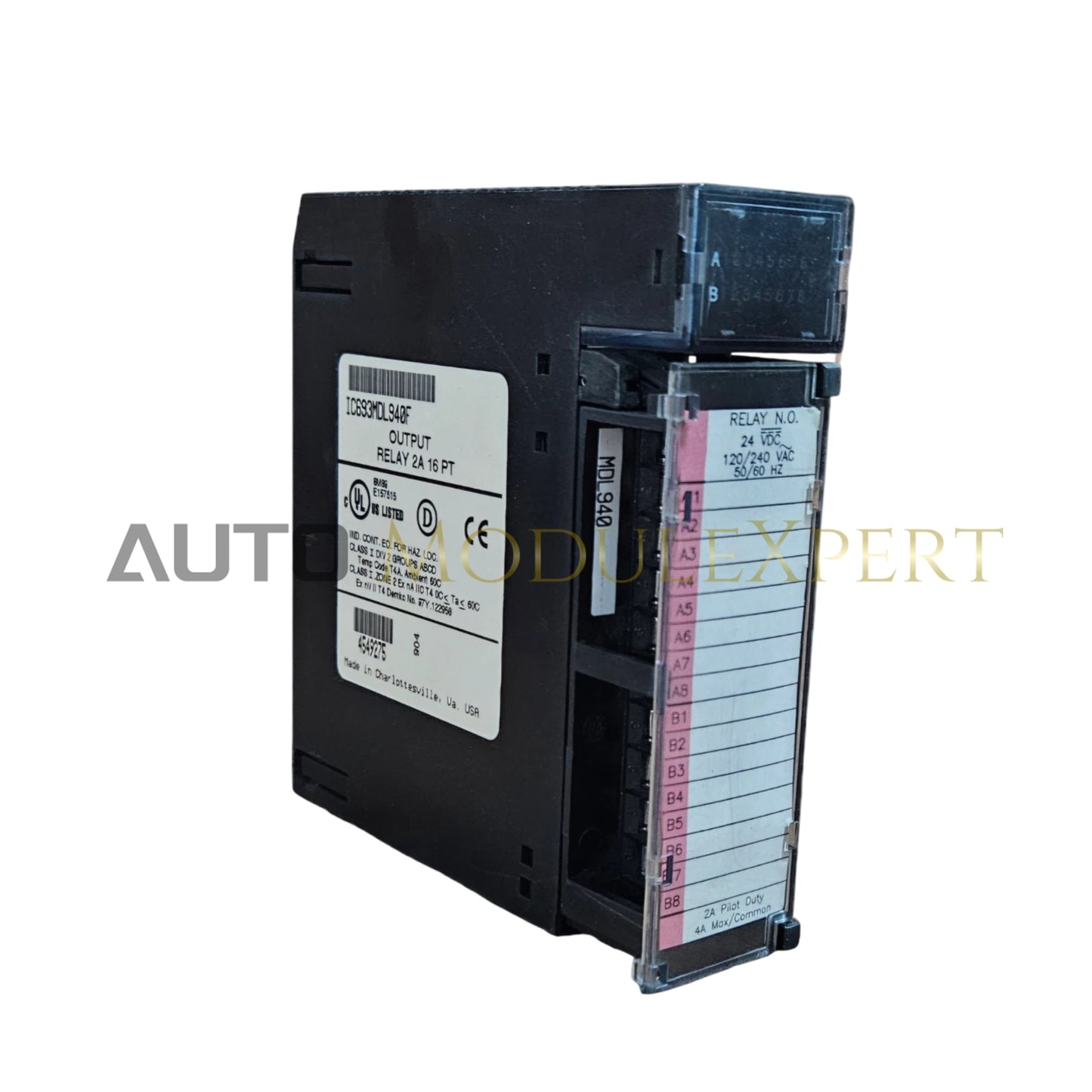

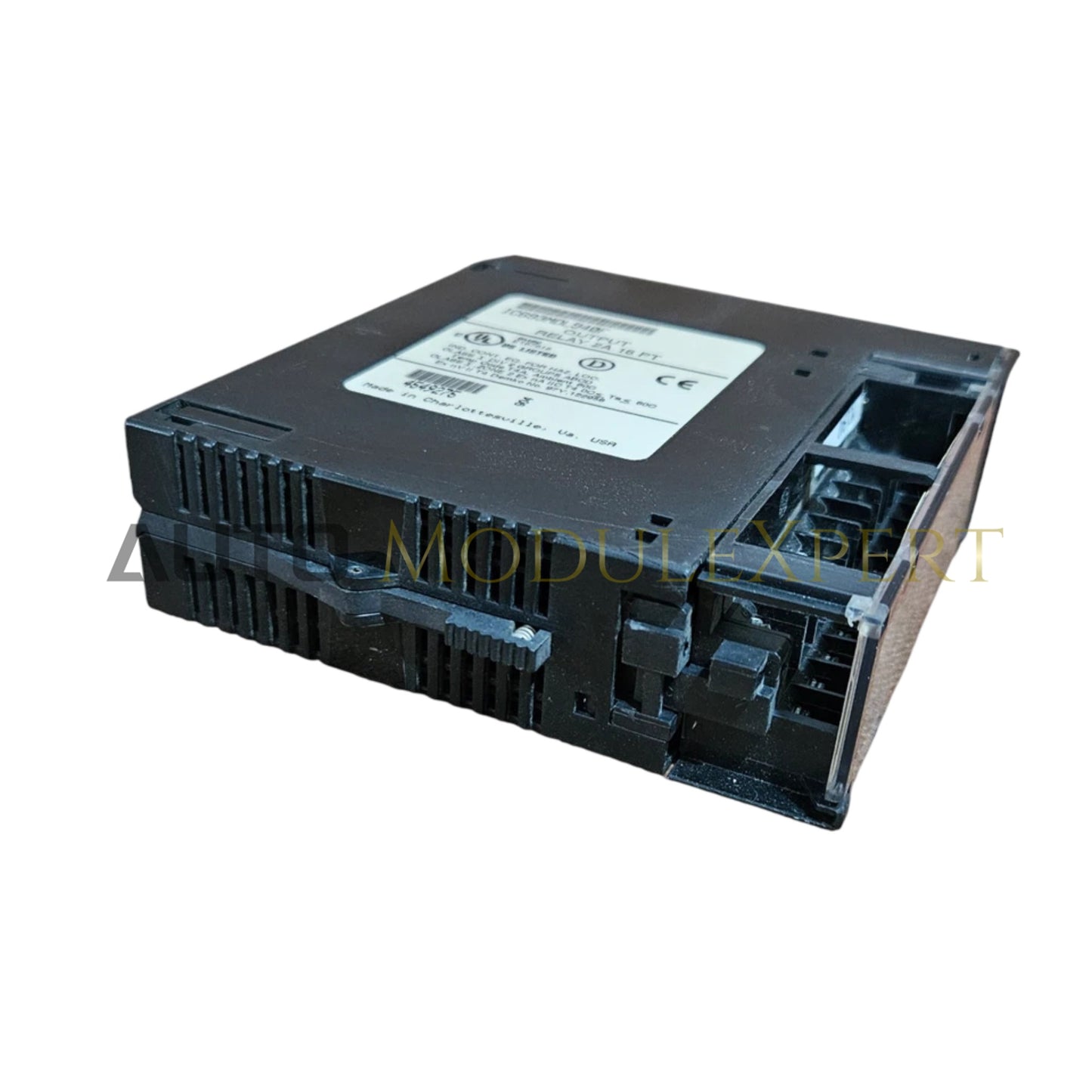

مُكوَّن للتحويل عالي الكثافة للإشارات الرقمية في أنظمة PLC من سلسلة 90-70، يوفر وحدة إخراج التتابع GE Fanuc IC697MDL940 (IC697MDL940) تنفيذًا مباشرًا فعليًا لمنطق التحكم عبر ستة عشر مجموعة من جهات الاتصال المعزولة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IC697MDL940 |
| العلامة التجارية | GE Fanuc |
| الأصل | OEM قياسي |
| الوزن | 0.91 كجم |
| الأبعاد | تركيب قياسي على رف سلسلة 90-70 |
| درجة حرارة التشغيل | نطاق صناعي قياسي |
| استهلاك الطاقة | 750 مللي أمبير (لوحة التوصيل الخلفية) |
| سعة الإخراج | 16 جهة اتصال إجمالاً (8 من النوع C، 8 من النوع A) |
| حدود الحمل | 2.0 أمبير (5-265 فولت تيار متردد / 5-30 فولت تيار مستمر)، 0.2 أمبير (31-150 فولت تيار مستمر) |
| الحماية | صمام مدمج بقوة 3 أمبير |
شبكات Profinet / EtherNet/IP الحتمية
تندمج وحدة IC697MDL940 في بنية لوحة التوصيل الخلفية لسلسلة 90-70، مما يسهل توزيع إشارات التحكم الحتمية. تحافظ الوحدة على اتصال عالي السرعة مع المعالج المضيف، مما يضمن تحديث حالات التتابع ضمن حدود دورة المسح المبرمجة. هذا السلوك الحتمي ضروري للحفاظ على الاتساق في تطبيقات التحكم الحساسة للوقت، بينما يسمح التصميم المعياري بتوسيع كثافة الإدخال/الإخراج مع زيادة تعقيد العملية.
الأسئلة المتكررة (FAQ)
س: هل يمكن استبدال الصمام الداخلي بقوة 3 أمبير في الموقع؟
ج: نعم، الصمام المدمج بقوة 3 أمبير يمكن الوصول إليه لاستبداله. تأكد من فصل الوحدة عن جميع مصادر طاقة الأحمال الخارجية قبل محاولة إزالة الصمام لتجنب حدوث قوس كهربائي عرضي أو تلف في هياكل جهات الاتصال.
س: كيف يجب كبح الأحمال الحثية عند توصيلها بمخارج التتابع هذه؟
ج: يجب كبح الأحمال الحثية، مثل الملف اللولبي أو ملفات القواطع، باستخدام ثنائيات التمرير الحر الخارجية (لتيار مستمر) أو مقاومات الأكسيد المعدنية المتغيرة (لتيار متردد). عدم توفير الكبح سيؤدي إلى حدوث قوس كهربائي مفرط عبر جهات اتصال التتابع، مما يسبب فشلًا ميكانيكيًا مبكرًا ولحام جهات الاتصال الخارجية.
إرشادات التركيب الميداني
- افصل طاقة لوحة التوصيل الخلفية لـ PLC وجميع مصادر طاقة الأحمال الخارجية قبل إدخال أو إزالة الوحدة.
- ثبت الوحدة باستخدام أذرع القفل المدمجة لضمان اتصال إيجابي مع دبابيس لوحة التوصيل الخلفية ومنع فقدان الإشارة المتقطع.
- راقب متطلبات العزل لمخارج 8 من النوع C؛ تأكد من أن جهد الوضع المشترك بين الدوائر لا يتجاوز جهد العزل المصنف للوحدة.
- تحقق من إحكام جميع وصلات الأسلاك الميدانية؛ يمكن أن تؤدي الأطراف الفضفاضة إلى ارتفاع درجة الحرارة وأعطال المقاومة العالية في دائرة التتابع.
- أرضي دروع الكابلات الخارجية في نقطة مشتركة مركزية لتقليل اقتران الضوضاء الكهرومغناطيسية إلى دوائر الإخراج، مما قد يتداخل مع معدات المراقبة الحساسة.
