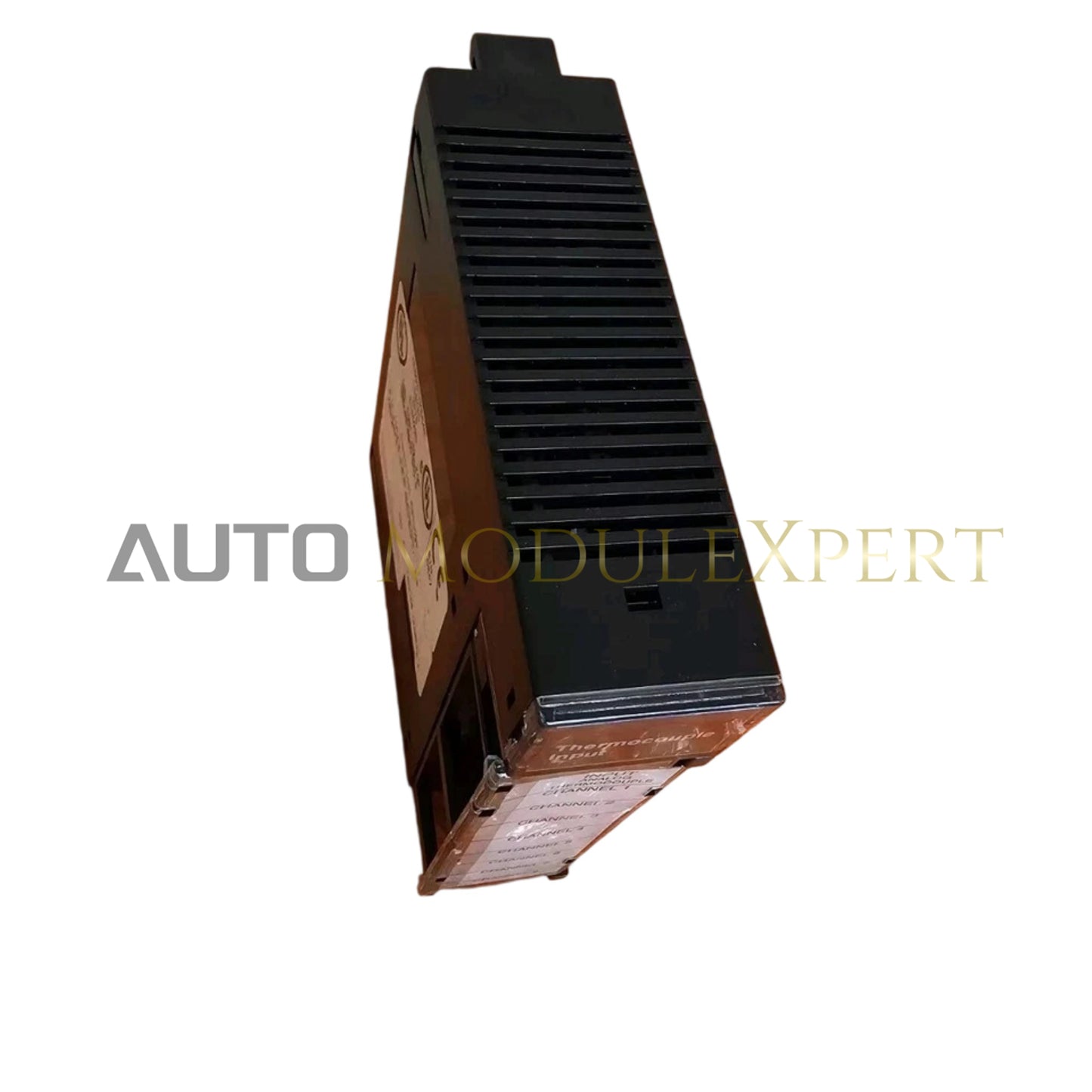

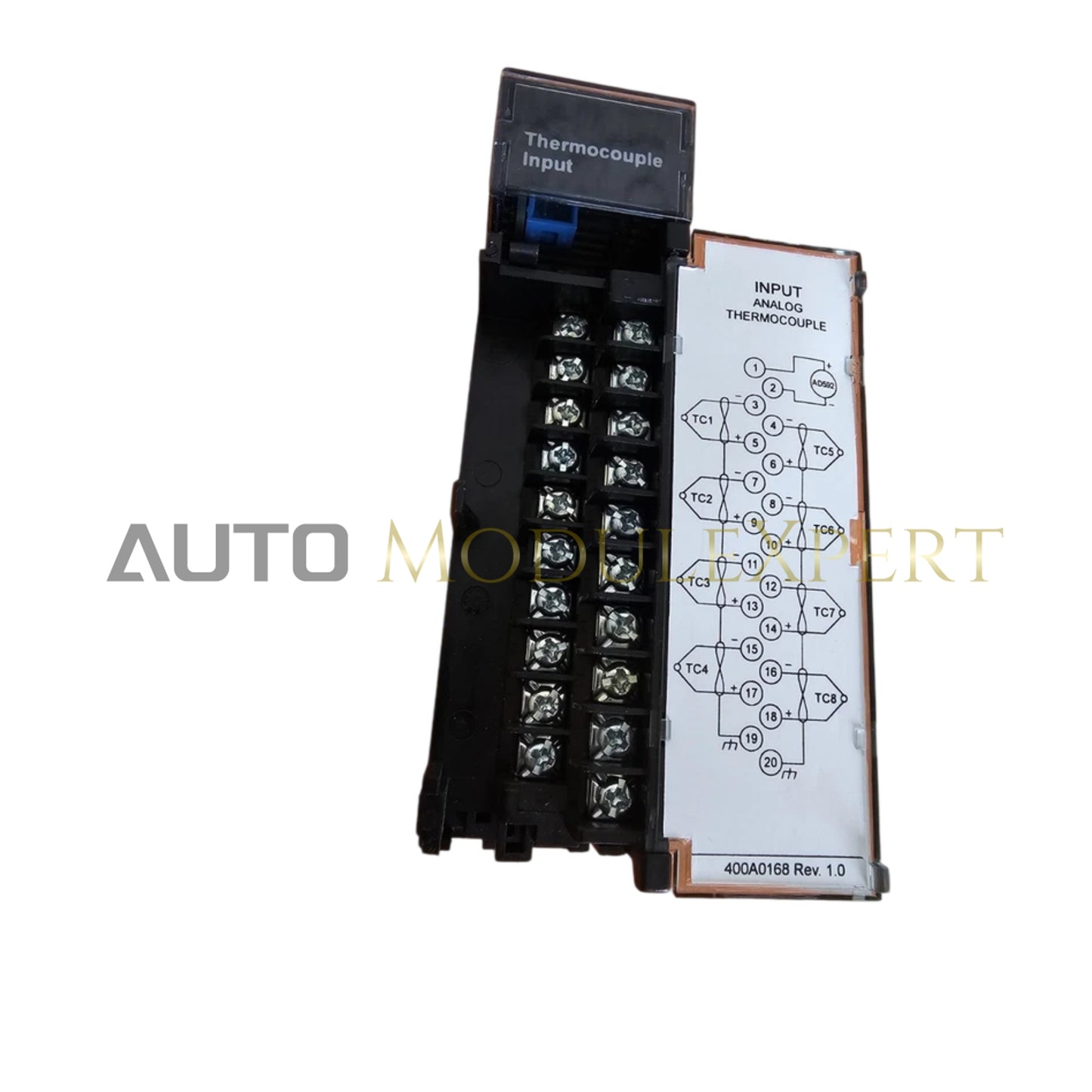

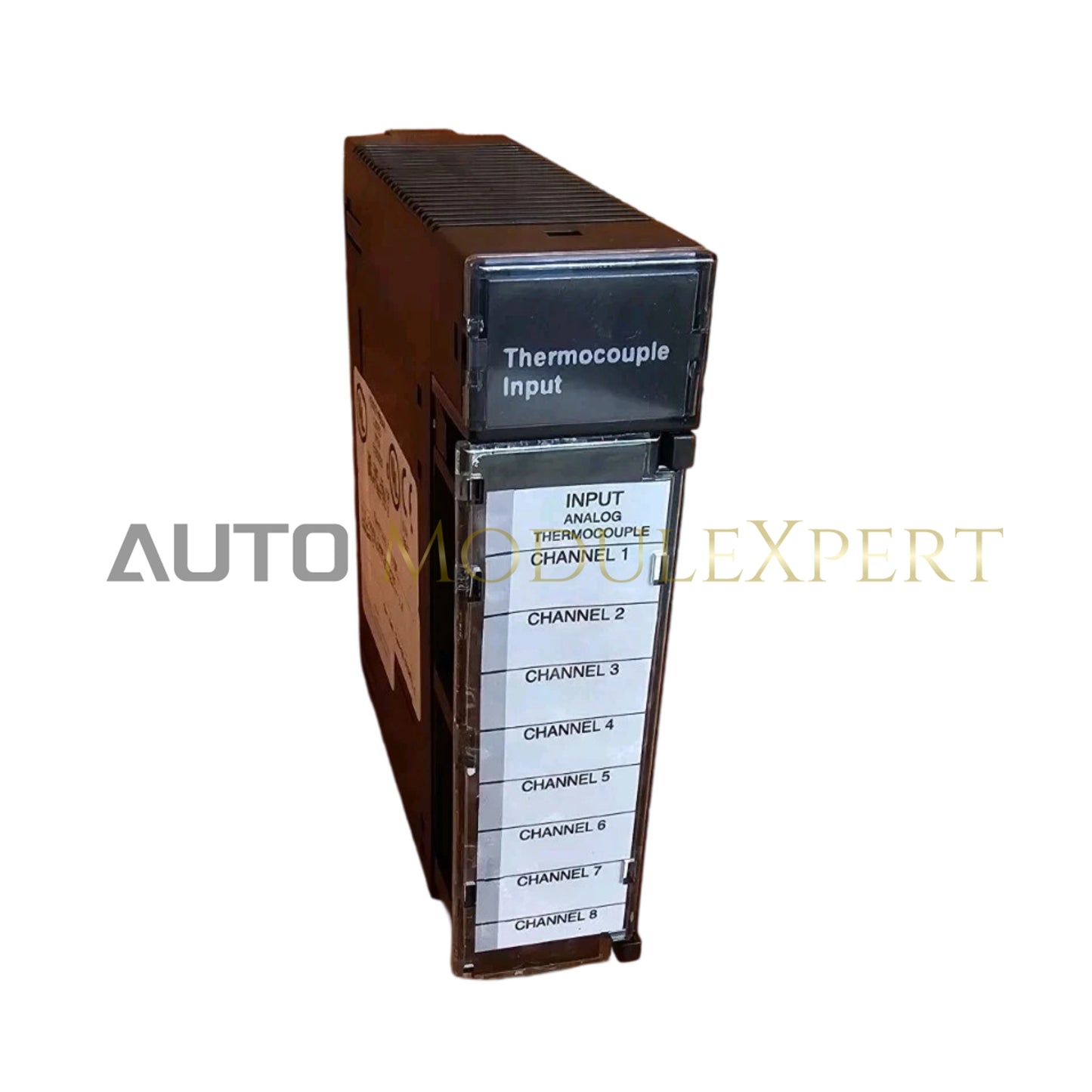

يعمل GE HE693THM884P-50، المعروف أيضًا باسم HE693THM884P-50 وحدة إدخال الثرموقبل، كمكون مادي مخصص لاكتساب إشارات درجة الحرارة ورقمنتها ضمن منصات التحكم PLC من سلسلة 90-30.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | HE693THM884P-50 |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.0 كجم |
| الأبعاد | 100 مم × 80 مم × 20 مم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر، 100 مللي أمبير |
| عدد القنوات | 8 |
| تحويل A/D | تكامل 18-بت |
| زمن التحويل | 5 مللي ثانية |
| مقاومة الإدخال | > 20 ميغا أوم |
| رفض الوضع المشترك | > 100 ديسيبل |
شبكات Profinet / EtherNet/IP الحتمية
يعتمد دمج HE693THM884P-50 ضمن هياكل GE سلسلة 90-30 على اتصال حافلة الظهر عالي السرعة. تسهل هذه الوحدة تبادل البيانات الحتمي مع وحدة المعالجة المركزية، مما يضمن معالجة قيم درجة الحرارة المستمدة من مدخلات الثرموقبل ضمن دورات المسح المحددة. عند نشرها في شبكات تستخدم الإدخال/الإخراج الموزع أو الاتصالات القائمة على البوابة، تحافظ الوحدة على قيود توقيت صارمة مطلوبة لمزامنة العمليات. يتطلب تكوين معلمات الحافلة بشكل صحيح لمنع تصادم الحزم وضمان سلامة البيانات أثناء تحديثات الفيرموير أو دورات المسح السريعة.
الأسئلة المتكررة
س: هل يدعم HE693THM884P-50 التبديل الساخن أثناء تشغيل النظام النشط؟
ج: لا، هذه الوحدة غير مصممة لعمليات التبديل الساخن. يجب فصل مصدر الطاقة عن حافلة الظهر قبل إزالة أو إدخال الوحدة لمنع تلف كهربائي لحافلة الإدخال/الإخراج.
س: كيف يجب التعامل مع كابلات الثرموقبل الخارجية لضمان دقة الإشارة؟
ج: يجب استخدام كابلات مزدوجة ملتوية مع درع لجميع مدخلات الثرموقبل. يجب تأريض الدرع في نقطة واحدة فقط، ويفضل عند مدخل الخزانة، لتقليل التداخل الكهرومغناطيسي الذي قد يؤثر على مرحلة الإدخال عالية المقاومة.
إرشادات التركيب الميداني
- تأكد من أن رف التركيب غير موصل بالطاقة قبل التركيب.
- ثبت الوحدة في الفتحة المخصصة باستخدام ألسنة القفل المزودة للحفاظ على اتصال التأريض بالهيكل.
- تحقق من توصيل أسلاك الثرموقبل بالأطراف المناسبة، مع ضمان القطبية الصحيحة لأنواع J وK وN وT وE وR وS وB وC وX لتجنب أخطاء القياس.
- حافظ على مسافة لا تقل عن 150 مم من خطوط الطاقة عالية الجهد لتقليل التداخل والتشويش الحثي على مسارات الإشارة التناظرية منخفضة المستوى.
- تأكد من بقاء البيئة المحيطة ضمن نطاق 0 درجة مئوية إلى 60 درجة مئوية لضمان دقة تحويل A/D ومنع الانجراف الحراري.
