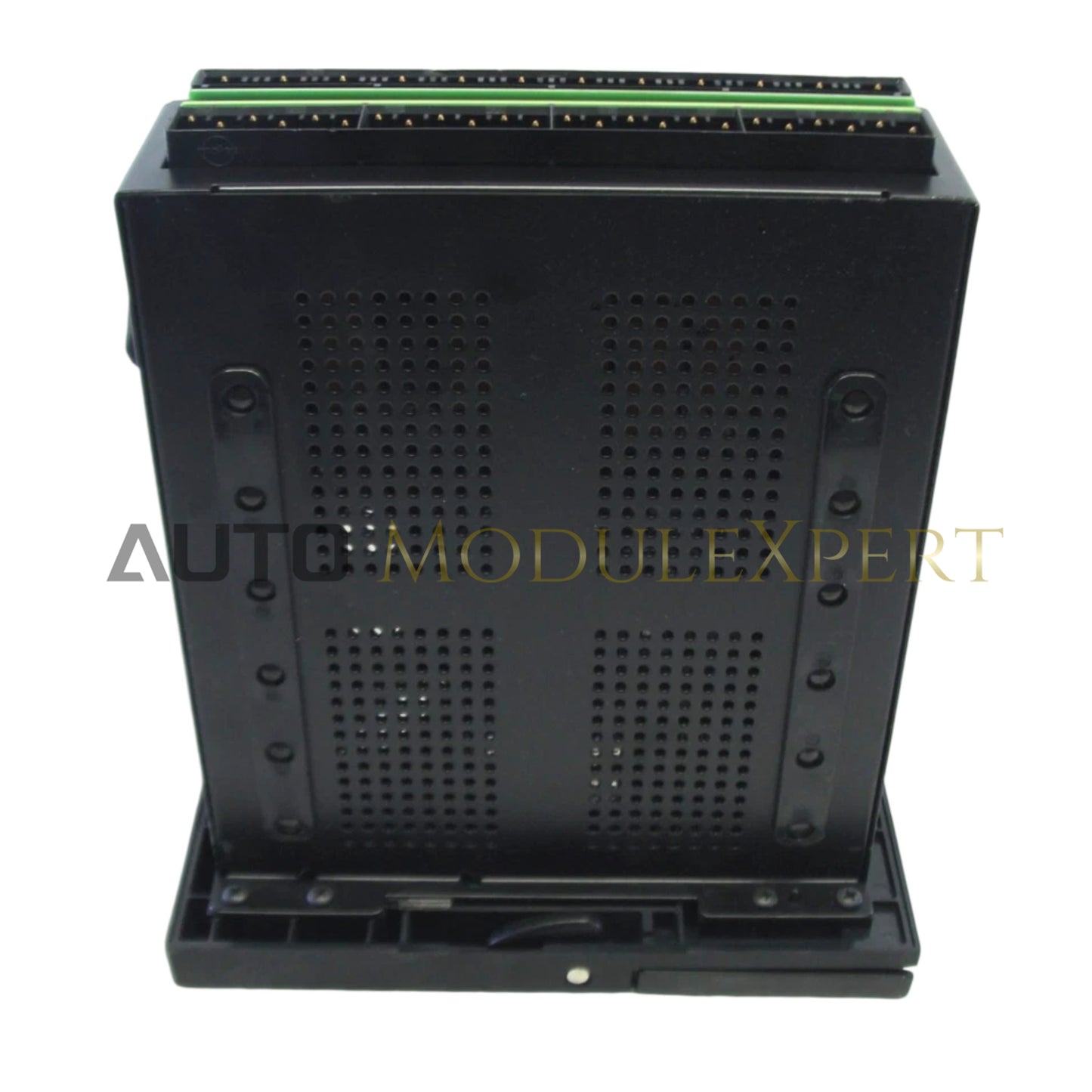

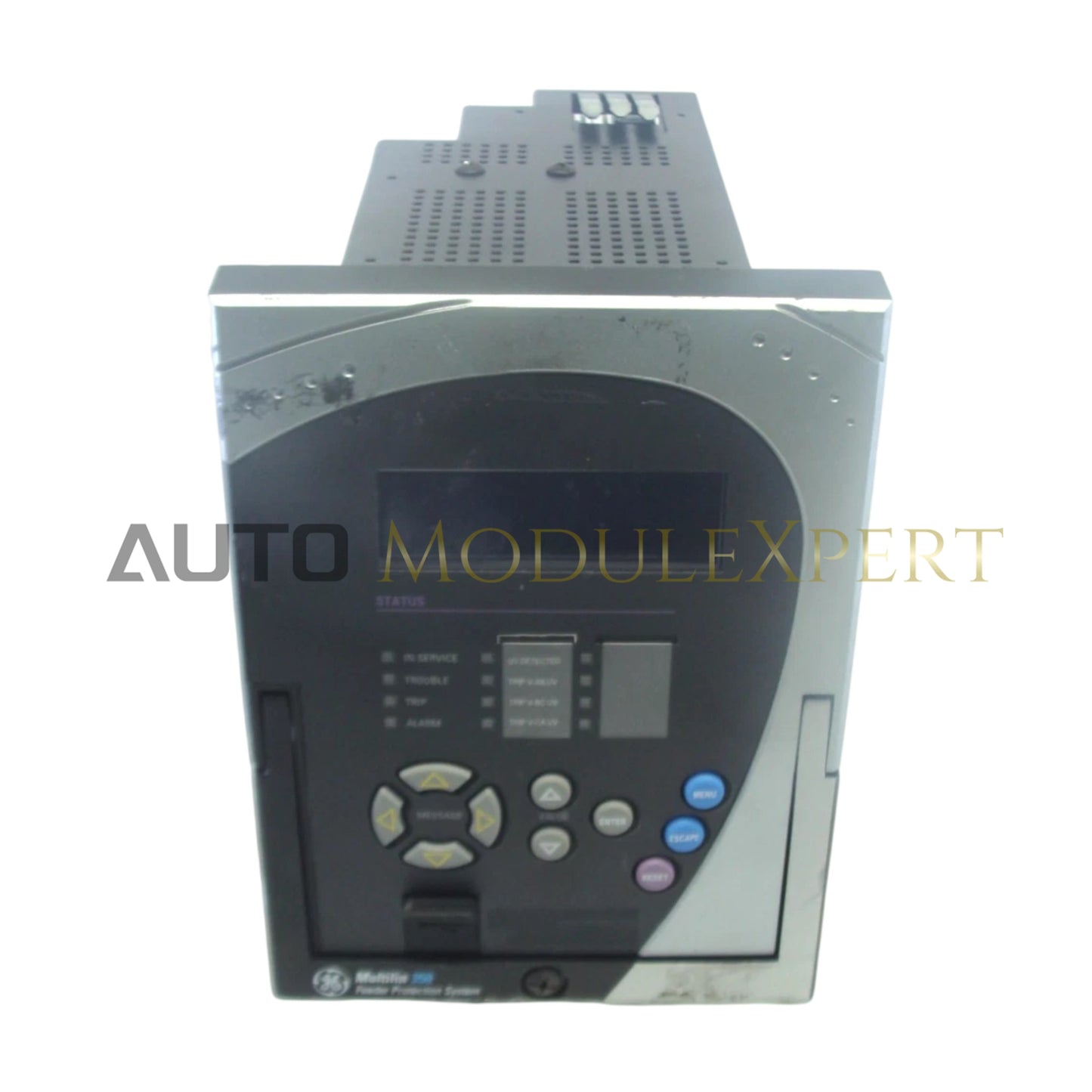

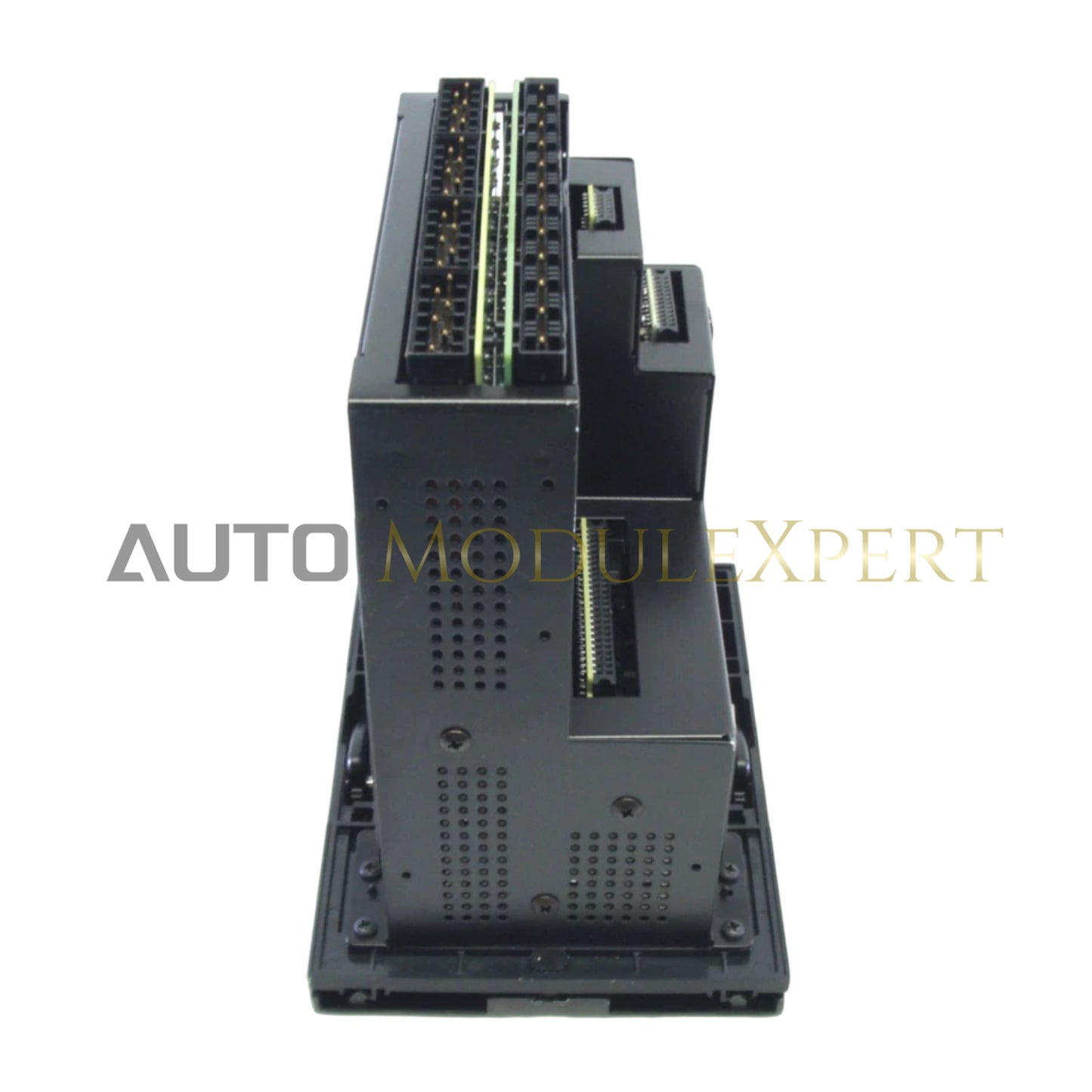

يعمل GE Multilin 350-L-P0-G0-H-E-E-N-N-3E-D-N، المعروف أيضًا باسم 350 مرحل حماية المغذي، كمكون مادي مخصص للحماية الشاملة للمغذيات، والقياس، والتحكم ضمن أنظمة توزيع الكهرباء.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 350-L-P0-G0-H-E-E-N-N-3E-D-N |
| العلامة التجارية | GE Multilin |
| المنشأ | كندا |
| الوزن | 2.0 كجم |
| الأبعاد | شكل قياسي لسلسلة 350 القابلة للسحب |
| درجة حرارة التشغيل | -40 إلى 60 درجة مئوية |
| استهلاك الطاقة | طاقة تحكم عالية: 60 إلى 300 فولت تيار مستمر، 84 إلى 264 فولت تيار متردد |
| مدخلات تيار الطور | مدخلات CT للطور 1 أمبير / 5 أمبير |
| مدخل تيار الأرضي | مدخل CT أرضي قياسي 1 أمبير / 5 أمبير |
| الشاشة والواجهة | لوحة أمامية محسنة مع شاشة LCD رسومية |
| الاتصالات عبر الإيثرنت | إيثرنت سريع (10/100Base-T) مع دعم بروتوكول IEC 61850 |
| الاتصالات الإضافية | منفذ RS485 خلفي يدعم Modbus RTU / DNP 3.0 |
| الطلاء الواقي | طلاء واقي قياسي للبيئات القاسية مضمّن |
| نوع التثبيت | تكوين هيكل قابل للسحب قياسي |
سرعة الاتصال عبر اللوحة الخلفية والشبكات الحتمية
يُدمج مرحل حماية المغذي 350-L-P0-G0-H-E-E-N-N-3E-D-N بنية معالجة إيثرنت مخصصة لتوفير اتصال عالي السرعة عبر شبكات EtherNet/IP وIEC 61850 الحتمية. تسمح واجهات الطبقة الفيزيائية إيثرنت سريع 10/100Base-T بالتقارير اللحظية للأحداث، واستخراج موجات الأعطال، ورسائل GOOSE بين الأقران مع أقل زمن تأخير في معالجة الإطارات. تضمن توافق الفيرموير المدمج تحديثات متزامنة للمعلمات وتوسيع كثافة الإدخال/الإخراج عبر منصات مفاتيح التوزيع الشبكية.
الأسئلة المتكررة
س: هل يمكن إزالة الوحدة القابلة للسحب من علبة المرحل دون قطع دوائر المحول الحالي (CT) الثانوية الأساسية؟
ج: نعم. تحتوي العلبة القابلة للسحب على مفاتيح تقصير داخلية أوتوماتيكية للمحول الحالي تُفعّل قبل فصل الأطراف الفعلية، مما يمنع حدوث جهد دائرة مفتوحة خطير على حلقات CT النشطة.
س: ما نطاق مصدر الطاقة المدعوم بواسطة رمز طاقة التحكم "H" في تكوين هذا النموذج؟
ج: خيار طاقة التحكم العالي يقبل نطاق جهد إدخال عالمي من 60 إلى 300 فولت تيار مستمر أو 84 إلى 264 فولت تيار متردد عند 50/60 هرتز.
س: هل يدعم هذا النموذج من المرحل اتصالات أتمتة المحطات وفقًا لـ IEC 61850؟
ج: نعم. يوفر رمز الخيار "3E" منفذ إيثرنت سريع يعمل ببروتوكول IEC 61850 إلى جانب بروتوكولات Modbus TCP/IP القياسية.
إرشادات التركيب الميداني
- تأكد من عزل جميع دوائر المغذيات عالية الجهد ومصادر طاقة التحكم والتحقق من عدم وجود طاقة قبل تركيب أو توصيل علبة المرحل.
- ثبت العلبة القابلة للسحب الخارجية بإحكام في فتحة اللوحة باستخدام معدات التثبيت الموصى بها للحفاظ على سلامة الغلاف والتأريض الميكانيكي.
- قم بإنهاء أسلاك المحول الحالي الثانوية للطور والأرضي باستخدام حلقات توصيل، مع ضمان اتصال محكم إلى كتل الأطراف الخلفية للحفاظ على مقاومة اتصال منخفضة.
- وصل طرف التأريض الحامي الرئيسي للهيكل مباشرة بشبكة تأريض المحطة باستخدام موصل نحاسي قصير ومنخفض المقاومة.
- قم بمحاذاة وحدة المرحل القابلة للسحب الداخلية مع مسارات التوجيه في العلبة الخارجية وادفعها بقوة إلى الداخل حتى تقفل أذرع القفل بالكامل في مكانها.
