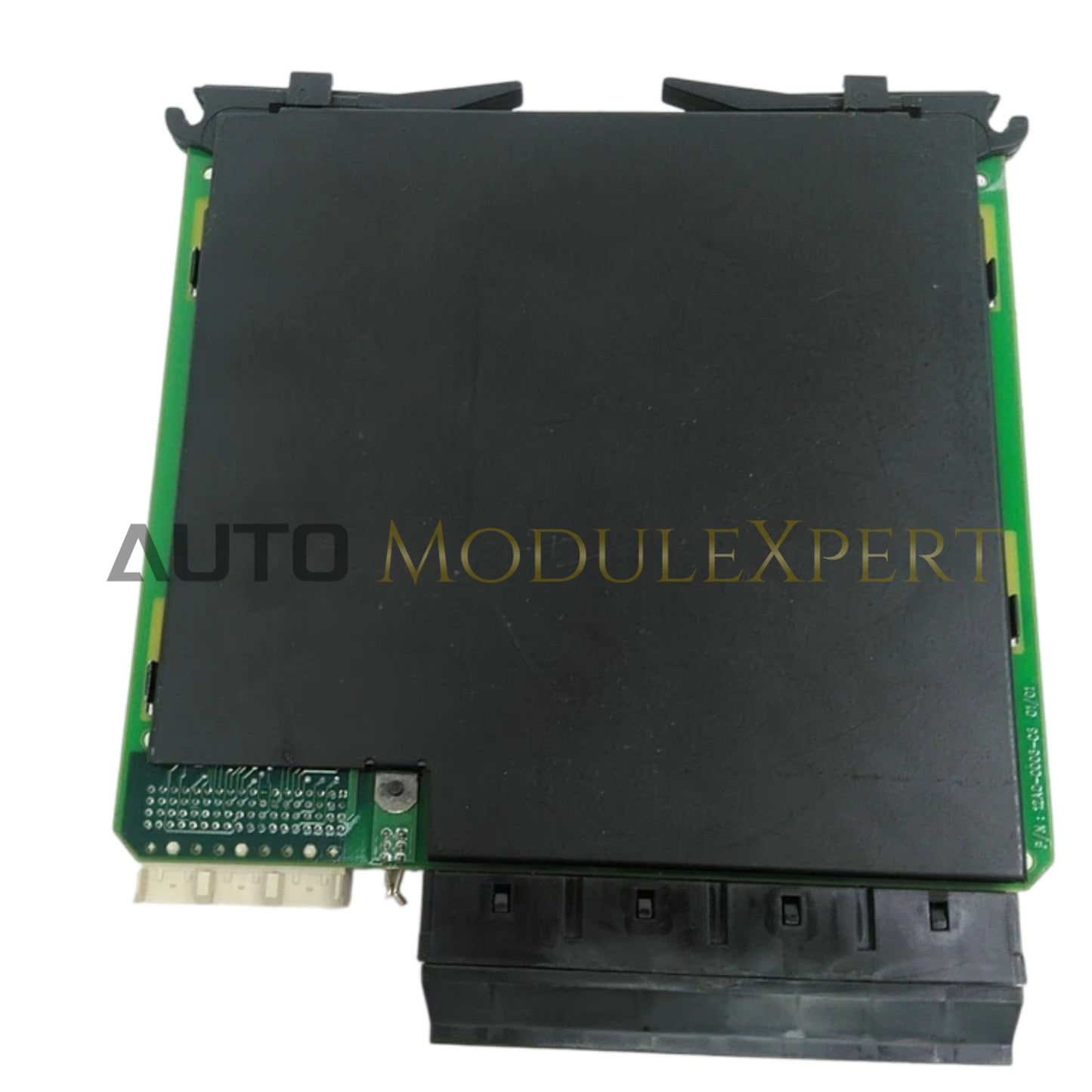

تعمل وحدة إدخال درجة الحرارة General Electric UR 6TV، المعروفة أيضًا باسم 6TV، كمكون مادي مخصص للمراقبة الحرارية عالية الدقة ضمن منصات المرحل العالمي Multilin Universal Relay (UR). توفر هذه الوحدة 8 قنوات إدخال عامة، مما يتيح جمع بيانات درجة الحرارة من مستشعرات ميدانية متنوعة لدعم وظائف الحماية الحرارية الحرجة ومراقبة المعدات في أنظمة الطاقة الكهربائية.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | UR 6TV |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة |
| الوزن | 0.38 كجم |
| الأبعاد | 125 مم × 85 مم × 32 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | تكييف إشارة سلبي |
| قنوات الإدخال | 8 قنوات إدخال درجة حرارة عامة |
| نوع الوحدة | وحدة إدخال درجة الحرارة |
| منصة النظام | المرحل العالمي Multilin Universal Relay (UR) |
الاتصال بحافلة اللوحة الخلفية وعزل الإشارة
تتكامل وحدة UR 6TV مباشرة مع حافلة اللوحة الخلفية للمرحل UR، مما يسمح للمرحل المضيف بمعالجة بيانات الحرارة في الوقت الحقيقي جنبًا إلى جنب مع المتغيرات الكهربائية الأخرى. تتميز الوحدة بعزل جلفاني قوي لكل قناة إدخال، مما يضمن مقاومة الضوضاء عند مراقبة المستشعرات الموجودة في بيئات ذات تداخل كهرومغناطيسي عالي مثل خزائن المحولات أو قاعات التوربينات. يتم إدارة توافق تحديث البرنامج الثابت عبر برنامج نظام المرحل؛ ويجب على المهندسين التأكد من أن تكوين الهيكل الحالي يدعم وحدة 6TV لضمان تعيين سجلات البيانات بشكل صحيح وحدود نقاط الإنذار.
الأسئلة المتكررة
س: هل يمكن للقنوات الثمانية العامة التعامل مع أنواع مستشعرات مختلفة في نفس الوقت؟
ج: نعم. تم تصميم UR 6TV لدعم أنواع متعددة من المستشعرات عبر قنواته الثمانية، مما يسمح بتكوينات إشارة مختلطة مثل RTDs والثرموقبل حسب برمجة المرحل المحددة.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل المرحل (hot-swapping)؟
ج: لا. وحدة UR 6TV غير مصممة للتبديل الحار. يجب إيقاف تشغيل المرحل بالكامل لمنع تلف الموصلات في اللوحة الخلفية ولضمان استقرار قراءات مستشعرات الإدخال أثناء عملية الصيانة.
إرشادات التثبيت الميداني
- تأكد من عزل هيكل المرحل Multilin UR تمامًا عن جميع مصادر الطاقة قبل بدء التثبيت.
- قم بمحاذاة وحدة UR 6TV مع أدلة الفتحات المخصصة في الهيكل لمنع تلف الدبابيس أثناء الإدخال.
- ثبت الوحدة بإحكام في اللوحة الخلفية، مع التأكد من أن الموصل يتصل بالكامل قبل تثبيت براغي التثبيت الأمامية.
- قم بتوصيل أسلاك مستشعرات الميدان إلى كتل المحطات، مع الحفاظ على التأريض المناسب للدرع لتقليل تحريض الضوضاء.
- استخدم برنامج EnerVista UR لتعيين القنوات الفيزيائية وتحديد أنواع المستشعرات لكل إدخال.
- تحقق من حالة القنوات وقراءات درجة الحرارة عبر واجهة لوحة المرحل الأمامية لتأكيد دقة تحويل الإشارة قبل تعيين حدود الحماية.
