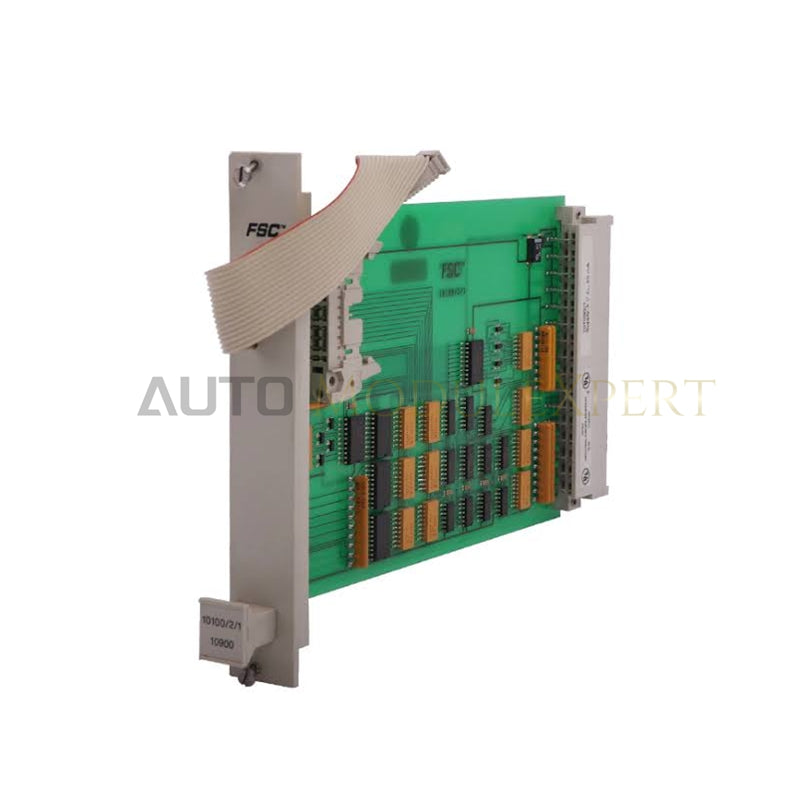

وحدة تشغيل الناقل الأفقي Honeywell 10100/2/1
تعمل Honeywell 10100/2/1، المدرجة أيضًا في الفهرس باسم وحدة تشغيل الناقل الأفقي 10100/2/1، كمكوّن عتادي مخصص لربط بنية الناقل الرأسي بناقلات الإدخال/الإخراج الأفقية ضمن أنظمة التحكم الآمن من الأعطال (FSC) من Honeywell.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | 10100/2/1 |
| العلامة التجارية | Honeywell |
| المنشأ | تصنيع صناعي قياسي |
| الوزن | 0.11 kg |
| الأبعاد | 4 TE x 3 HE (4 HP, 3U) |
| درجة حرارة التشغيل | 0 deg C إلى 60 deg C |
| استهلاك الطاقة | 5 VDC, 35 mA (كابلات A1/A21) / 65 mA (كابل A22) |
| محتوى التموج | < 50 mV ذروة إلى ذروة |
| الواجهة الخلفية | موصل DIN 41612 Type F |
| الكابلات المتوافقة | A1, A21, A22 |
| الاعتمادات | CE, TÜV, UL |
العزل بين القنوات والتكامل مع بروتوكول DCS
تحافظ الوحدة على سلامة الاتصالات من خلال ضمان مسارات إشارات صارمة بين وحدة التحكم المركزية ورفوف الإدخال/الإخراج الموزعة. وتعمل ضمن أطر أنظمة DCS والسلامة من Honeywell، مع تضمين حدود للعزل بين القنوات للحد من انتشار الضوضاء الكهربائية. ويُقلَّل توهين الإشارة بفضل تنظيم إمداد 5 VDC، بما يضمن بقاء محتوى التموج دون عتبة 50 mV عبر مجموعات الكابلات المسطحة الممتدة، مثل تكوينات A1 وA21 وA22.
الأسئلة الشائعة
س: ما الاختلافات في استهلاك التيار عند التبديل بين تكوينات كابلات A1 وA22؟
ج: تسحب الوحدة تيارًا قدره 35 mA عند استخدام كابلات A1 أو A21 لرف واحد، بينما يؤدي استخدام تكوين كابل A22 لرفين إلى زيادة استهلاك الطاقة إلى 65 mA عند 5 VDC.
س: هل تدعم الوحدة الاستبدال السريع أثناء تشغيل النظام؟
ج: يتطلب إدخال الوحدة أو إزالتها أثناء التشغيل الالتزام بإجراءات نظام التحكم الآمن وبروتوكولات عزل طاقة الرف لمنع تعطل الناقل في اللوحة الخلفية أو تلف البيانات على الناقل الأفقي.
إرشادات التركيب الميداني
- تأكد من عزل طاقة الرف بالكامل قبل تثبيت الوحدة في موصل الواجهة الخلفية DIN 41612 Type F.
- تحقق من مطابقة الأبعاد الميكانيكية لفتحة الهيكل المستهدفة قبل إدخال الوحدة فعليًا.
- مرّر كابلات الاتصالات بعيدًا عن خطوط الطاقة عالية الجهد للحد من التداخل الكهرومغناطيسي.
- تحقق من أن جهد التموج على ناقل 5 VDC لا يتجاوز 50 mV ذروة إلى ذروة لضمان نقل البيانات دون أخطاء.
