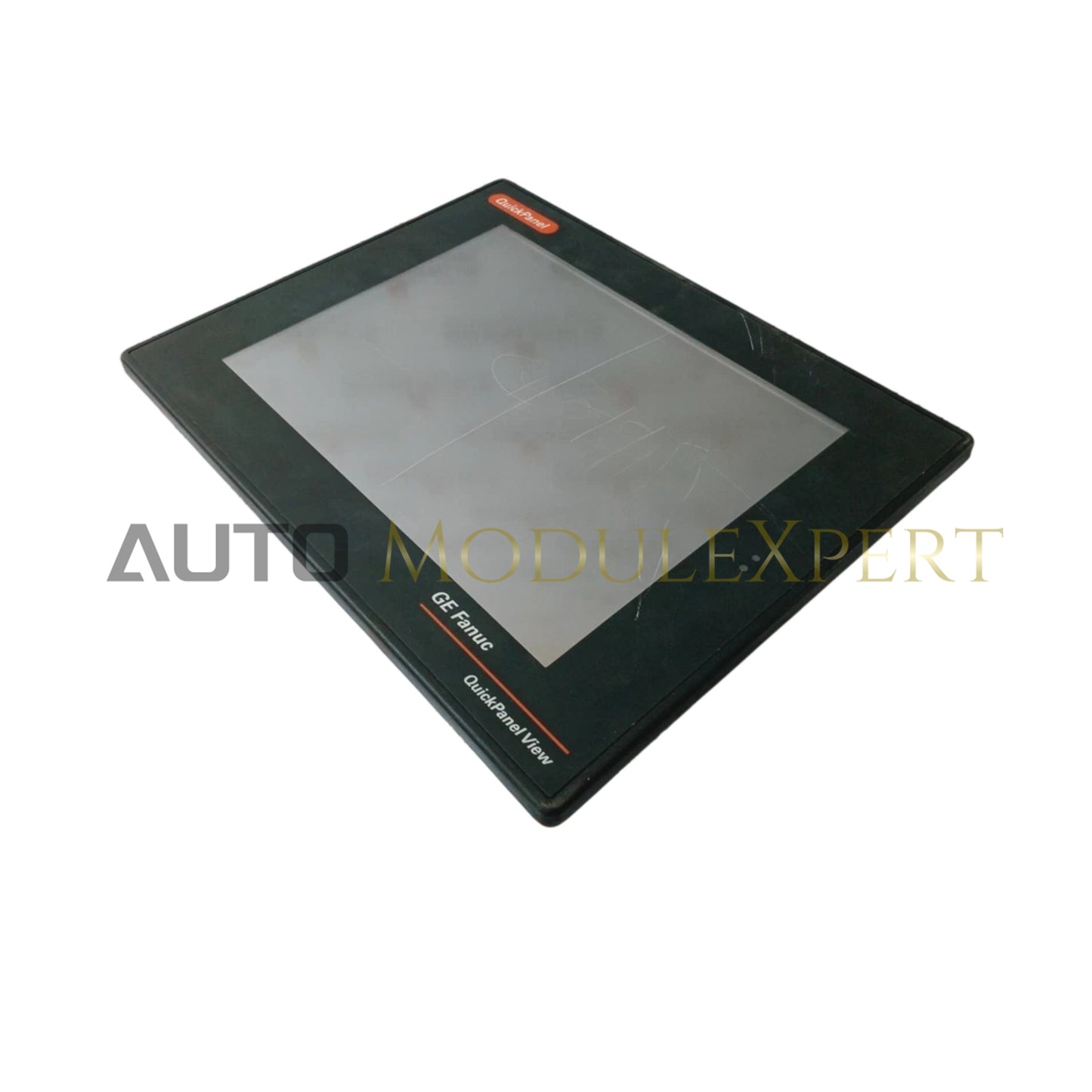

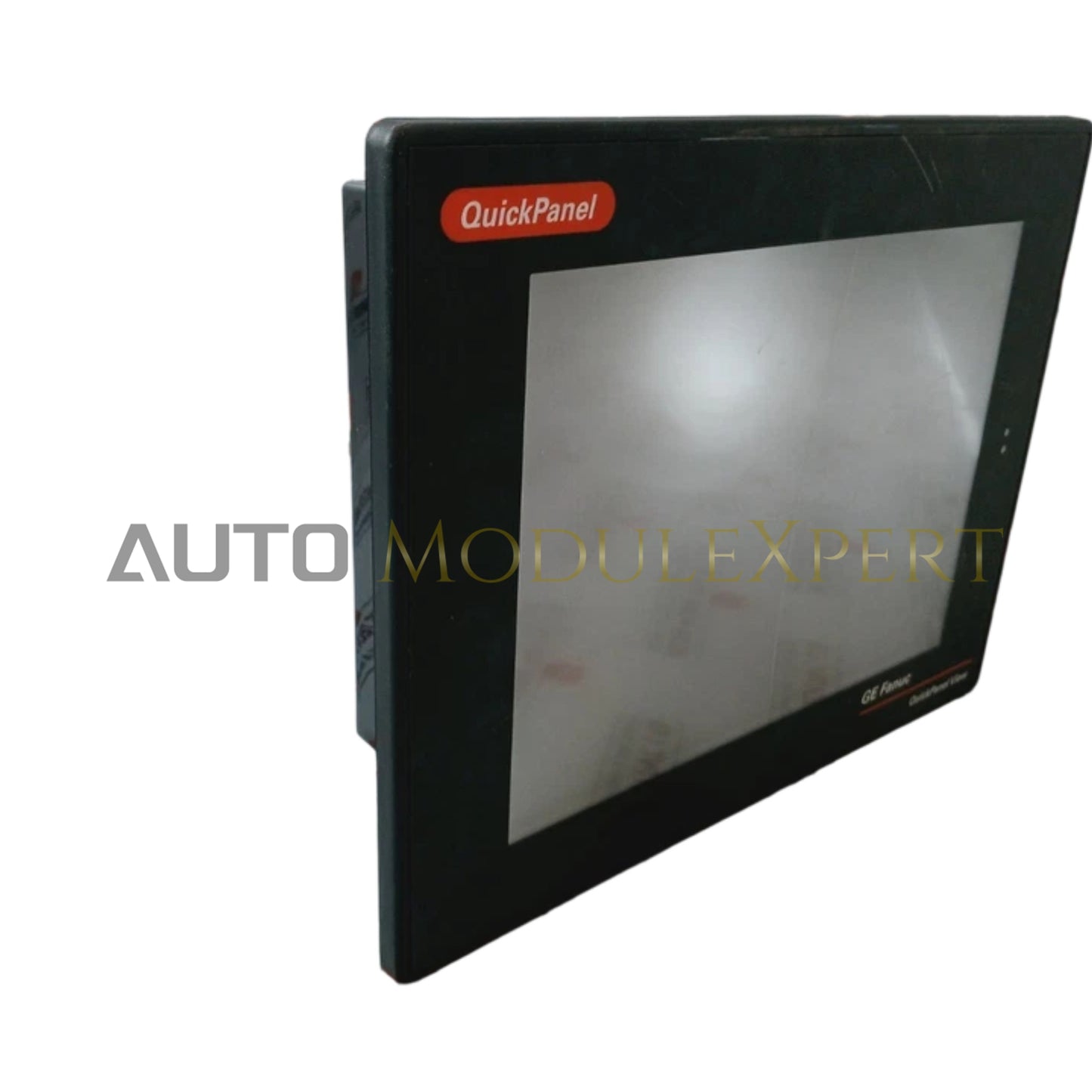

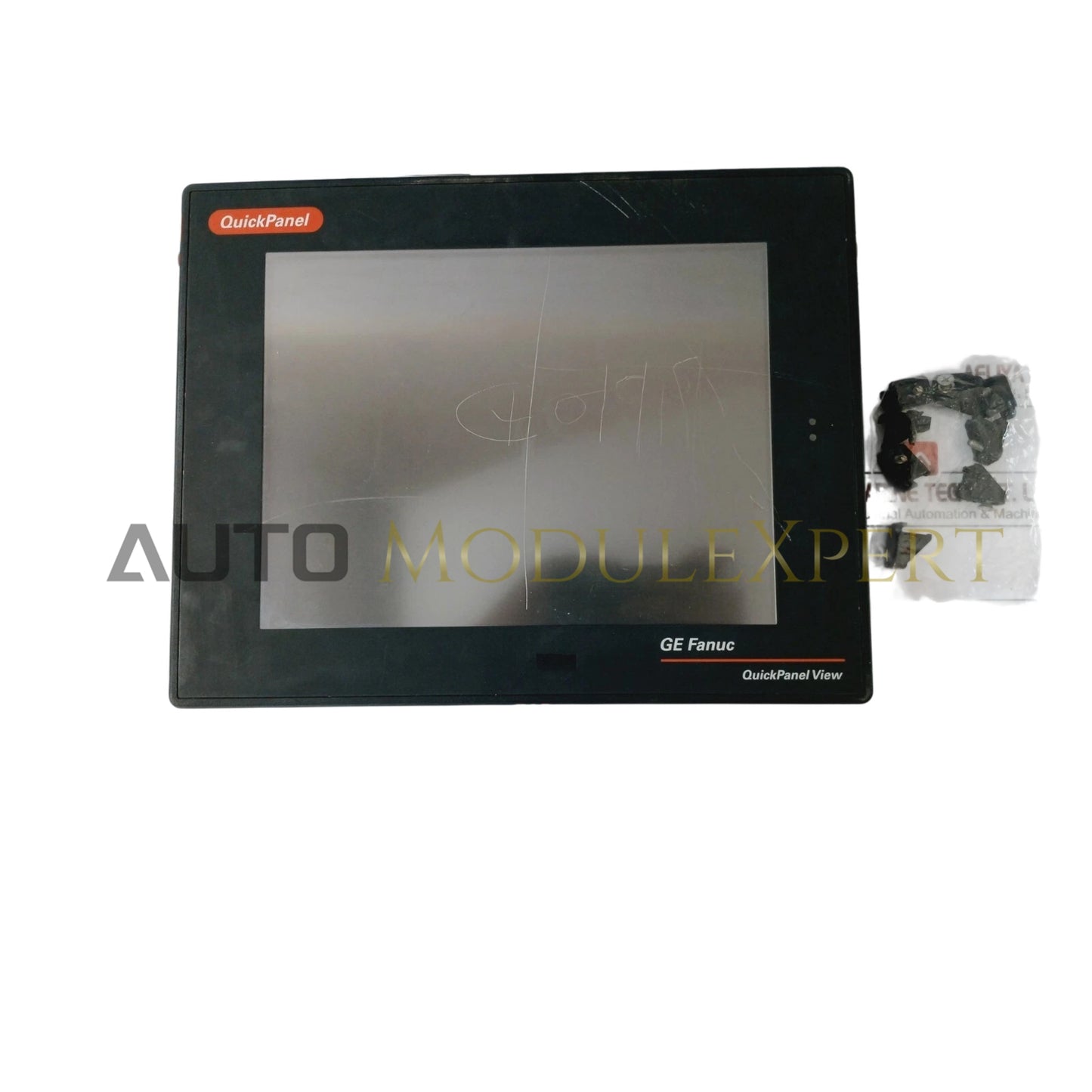

مُكوَّن لعرض العمليات الرسومية في منصات شبكة QuickPanel+، يوفر GE Fanuc IC754VSI12CTD-HH (لوحة تشغيل IC754VSI12CTD-HH) تنفيذًا مباشرًا ماديًا وكهربائيًا لواجهات التحكم HMI.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IC754VSI12CTD-HH |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.72 كجم |
| الأبعاد | غير متوفر |
| درجة حرارة التشغيل | غير متوفر |
| استهلاك الطاقة | غير متوفر |
| الشاشة | شاشة TFT LCD بحجم 12.1 بوصة |
| واجهة الإدخال | شاشة لمس |
| الذاكرة | 32 ميجابايت DRAM |
| منافذ الاتصال | 1 × إيثرنت، 1 × RS232/RS422 كومبو |
| نظام التشغيل | Windows Compact Embedded (CE) |
التحكم الصناعي وتوافق البرامج الثابتة
يتم دمج IC754VSI12CTD-HH في بيئات التحكم الآلي عبر مسارات الاتصال القياسية إيثرنت والتسلسلية. يعتمد أداء النظام على سرعة اتصال ناقل الباكبلين وبرامج الفلاش الثابتة للحفاظ على تزامن البيانات بين HMI والمتحكم. يجب على المشغلين التأكد من تحديث برامج تشغيل الاتصال لتتوافق مع متطلبات بروتوكول المتحكم المستهدف. نظرًا لتخصيص 32 ميجابايت DRAM، يجب إدارة كثافة الكائنات الرسومية لمنع تجاوز الذاكرة، مما قد يؤدي إلى عدم استقرار النظام أو تأخيرات في الاتصال أثناء دورات استقصاء البيانات عالية التردد.
الأسئلة المتكررة
س: هل يدعم IC754VSI12CTD-HH التوصيل الساخن لكابلات الاتصال؟
ج: بينما تدعم واجهات إيثرنت الاتصال القياسي، يجب عدم توصيل أو فصل واجهات RS232/RS422 التسلسلية أثناء تشغيل الوحدة أو المتحكم. قد يتسبب ذلك في حدوث نبضات جهد عابرة تضر بمستقبلات الإشارة التسلسلية.
س: كيف يتم إدارة الذاكرة لمشاريع HMI؟
ج: يستخدم الجهاز 32 ميجابايت DRAM للتنفيذ أثناء التشغيل. يجب على مصممي المشاريع تحسين انتقالات الشاشات وأحجام قواعد بيانات العلامات. إذا تجاوز تعقيد التطبيق الذاكرة المتاحة، قد يواجه الجهاز بطء في تحديث الشاشة أو إعادة تعيين داخلية بواسطة المراقب.
إرشادات التثبيت الميداني
- قم بتركيب HMI في فتحة تسمح بالضغط المناسب لحشية التثبيت لضمان الختم البيئي المطلوب.
- تأكد من أن كابلات الاتصال محمية وأن الدرع موصل بنقطة تأريض الهيكل المحددة لتقليل التداخل الكهرومغناطيسي.
- تجنب تمرير كابلات البيانات التسلسلية منخفضة الجهد في نفس القنوات مع خطوط الطاقة AC عالية الجهد لمنع التداخل الإشاري.
- تأكد من أن جهد مصدر الطاقة ضمن النطاق التشغيلي المحدد قبل التوصيل لتجنب فشل سائق الإضاءة الخلفية.
- تأكد من وجود مساحة كافية حول الجزء الخلفي من الجهاز لتسهيل تبديد الحرارة بالحمل الحراري.
