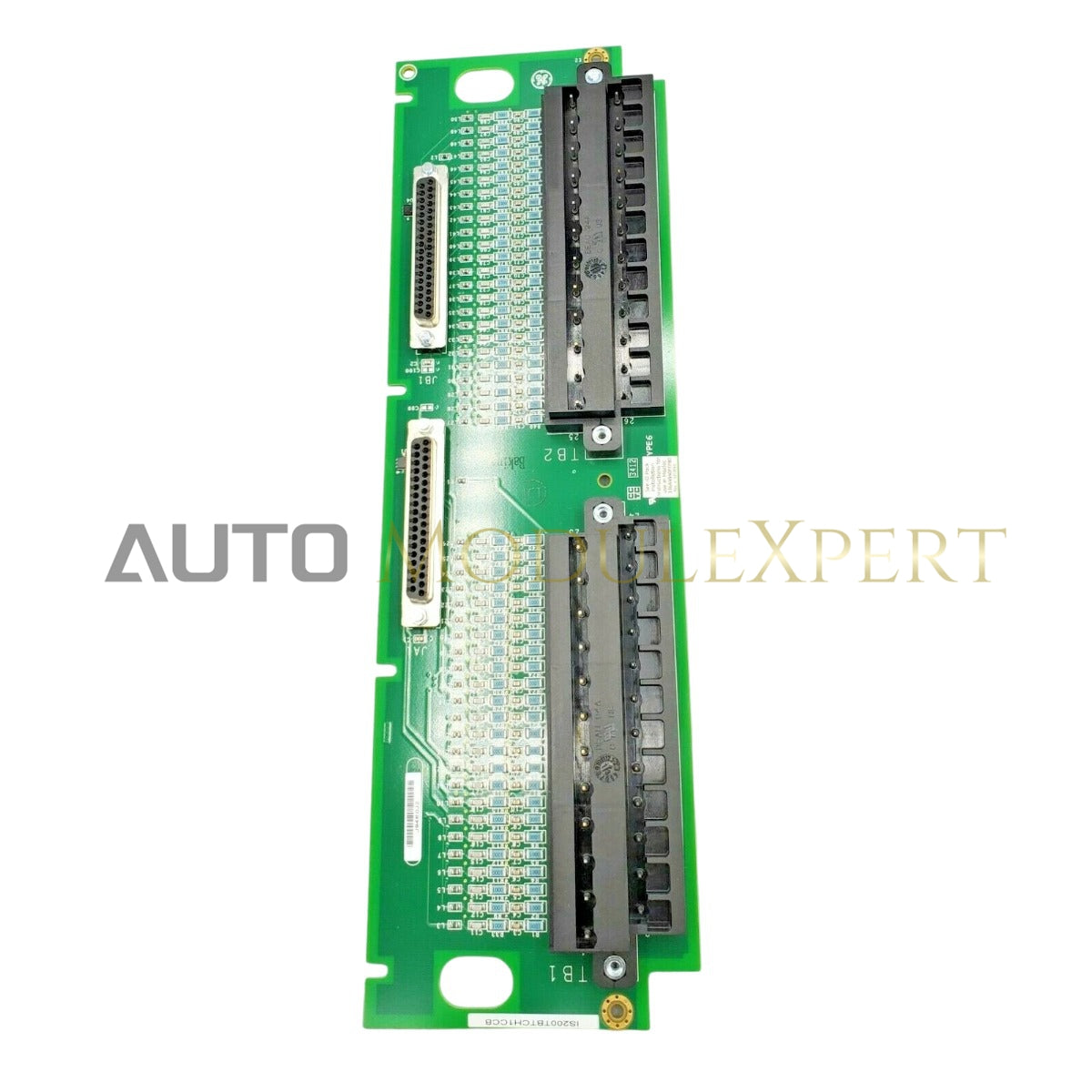

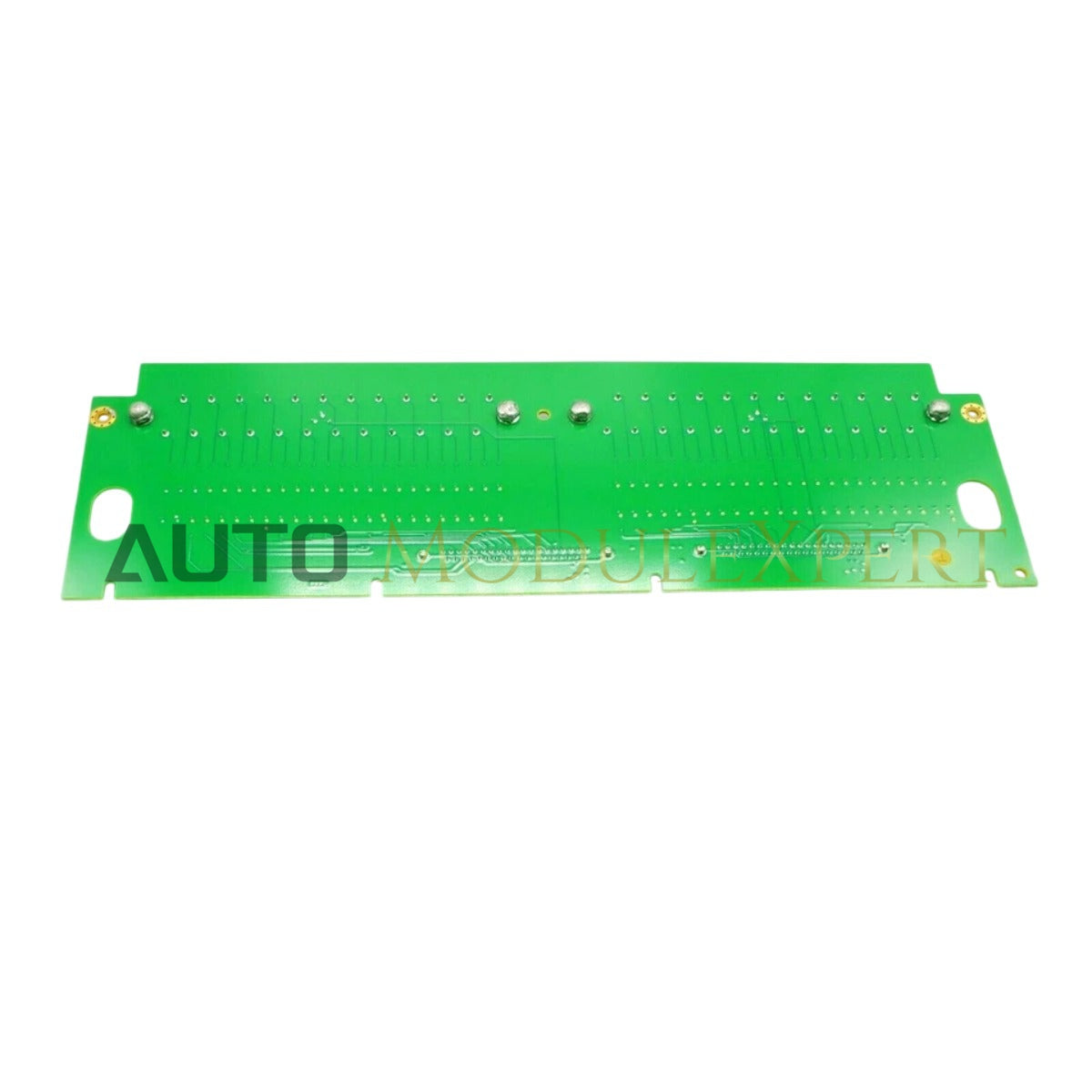

تعمل لوحة التوصيل الحراري General Electric IS200TBTCH1C، المعروفة أيضًا باسم IS200TBTCH1، كمكون مادي مخصص لإنهاء إشارة درجة الحرارة على مستوى الحقل وتعويض الوصلة الباردة (CJC) ضمن أنظمة التحكم في التوربينات Mark VI.
تفصيل اللاحقة ومصفوفة الطراز
تستخدم IS200TBTCH1C تسمية الأجهزة الموحدة من GE. يشير البادئة "IS200" إلى أن المكون جزء من سلسلة Mark VI. يحدد الرمز "TBTC" وظيفة اللوحة كواجهة طرفية للترموقبل. يحدد "H1" النسخة الأساسية من الجهاز، بينما تشير اللاحقة "/C" إلى مستوى مراجعة اللوحة، الذي يحدد تكوينات طرف الأسلاك المحددة والتوافق مع أجهزة استشعار تعويض الوصلة الباردة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | IS200TBTCH1C |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.8 كجم |
| الأبعاد | 330 مم × 200 مم × 100 مم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | < 5 واط |
| الوظيفة | إنهاء الترموقبل وتعويض الوصلة الباردة |
بروتوكول حلقة HART 4-20 مللي أمبير
تم تصميم IS200TBTCH1C لمعالجة إشارة الترموقبل بدقة عالية. تدمج اللوحة دوائر تعويض الوصلة الباردة (CJC) المتخصصة على كل كتلة طرفية، مما يضمن أن إشارات درجة الحرارة بمستوى الميليفولت تتم الإشارة إليها بدقة قبل تمريرها إلى رف التحكم. توفر اللوحة عزلًا من قناة إلى أخرى، مما يقلل من تأثير الحلقات الأرضية المحتملة عبر مدخلات الترموقبل المختلفة. هذا يضمن الحفاظ على سلامة الإشارة منخفضة المستوى قبل التحويل التناظري إلى رقمي داخل وحدة معالج الإدخال/الإخراج، مما يمنع انحراف قياس الحرارة في حلقات مراقبة التوربين.
الأسئلة المتكررة
س: هل تتطلب IS200TBTCH1C أنواعًا محددة من أسلاك تمديد الترموقبل؟
ج: نعم. تم تصميم اللوحة للاستخدام مع أسلاك تمديد من سبائك الترموقبل المحددة. استخدام أنواع أسلاك غير متوافقة سيؤدي إلى خطأ في سلك التوصيل ويُبطل دقة تعويض الوصلة الباردة.
س: هل يمكن تبديل هذه اللوحة أثناء تشغيل نظام التحكم في التوربين؟
ج: لا. يجب صيانة لوحة التوصيل فقط عندما يكون رف التحكم المرتبط بها غير مفعّل لتجنب حدوث دوائر قصر في قنوات الإدخال أو تلف مجموعات الثرمستور الخاصة بتعويض الوصلة الباردة أثناء تعديل الأسلاك.
إرشادات التركيب الميداني
- تركيب الخزانة: قم بتركيب اللوحة داخل خزانة تحكم توربين مؤرضة ومغلقة. ثبت جميع معدات التثبيت لمنع الرنين الميكانيكي الناتج عن اهتزاز التوربين.
- تعويض الوصلة الباردة: تأكد من تثبيت الثرمستور الخاص بـ CJC بشكل صحيح في تجميع كتلة الطرف. التثبيت غير الصحيح سيؤدي إلى انحرافات كبيرة في قراءات درجة الحرارة وتنبيهات النظام.
- التظليل والتأريض: قم بإنهاء جميع دروع كابلات الترموقبل إلى قضيب التأريض المخصص في الخزانة. لا توصل الدروع إلى المشترك الإشاري للوحة، حيث يمكن أن يسبب ذلك حلقات أرضية ويقلل من دقة القياس.
- فصل الأسلاك: حافظ على فصل لا يقل عن 50 مم بين خطوط إشارة الترموقبل وخطوط الطاقة عالية الجهد لمنع الضوضاء الكهربائية المستحثة من التأثير على قراءات الميليفولت الحساسة.
