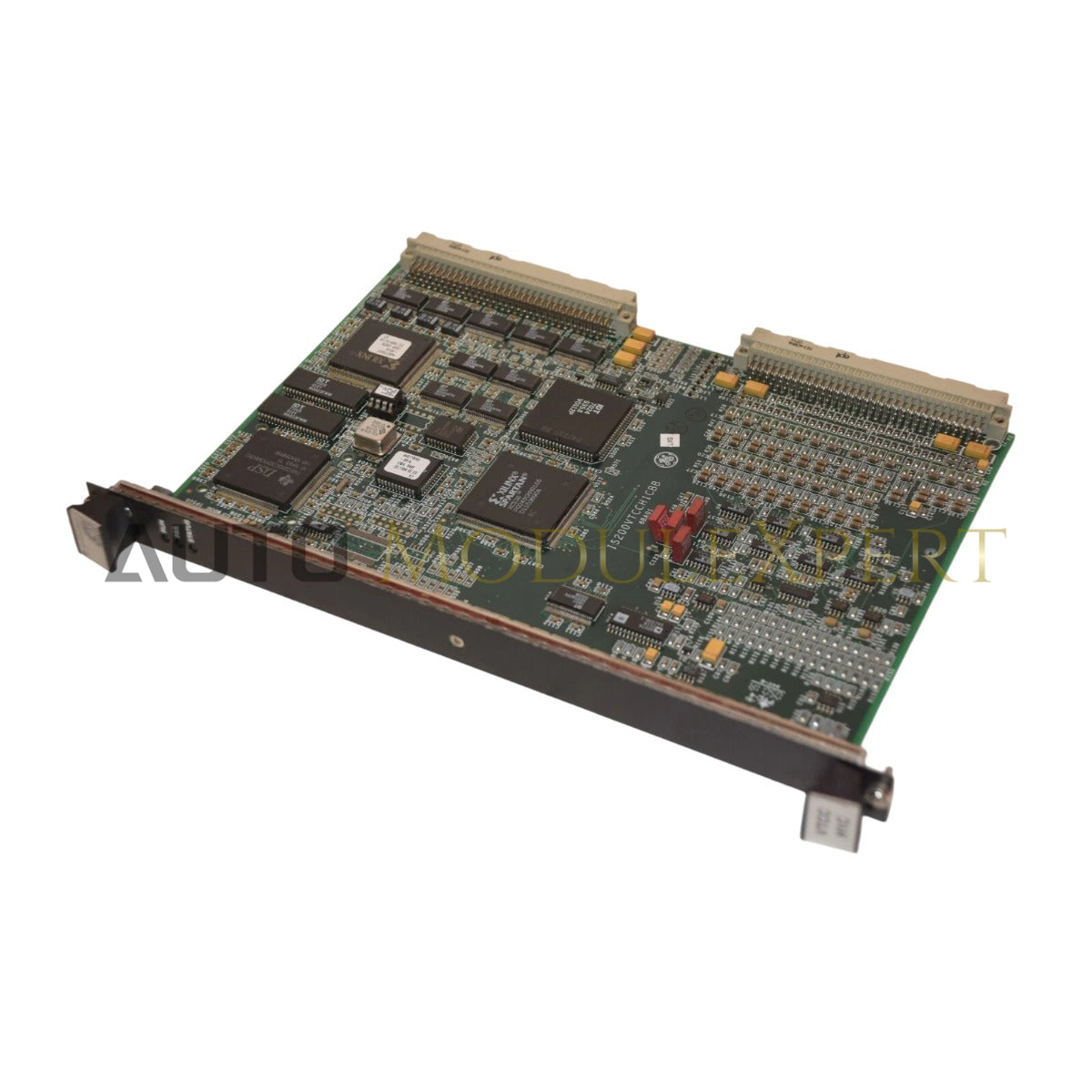

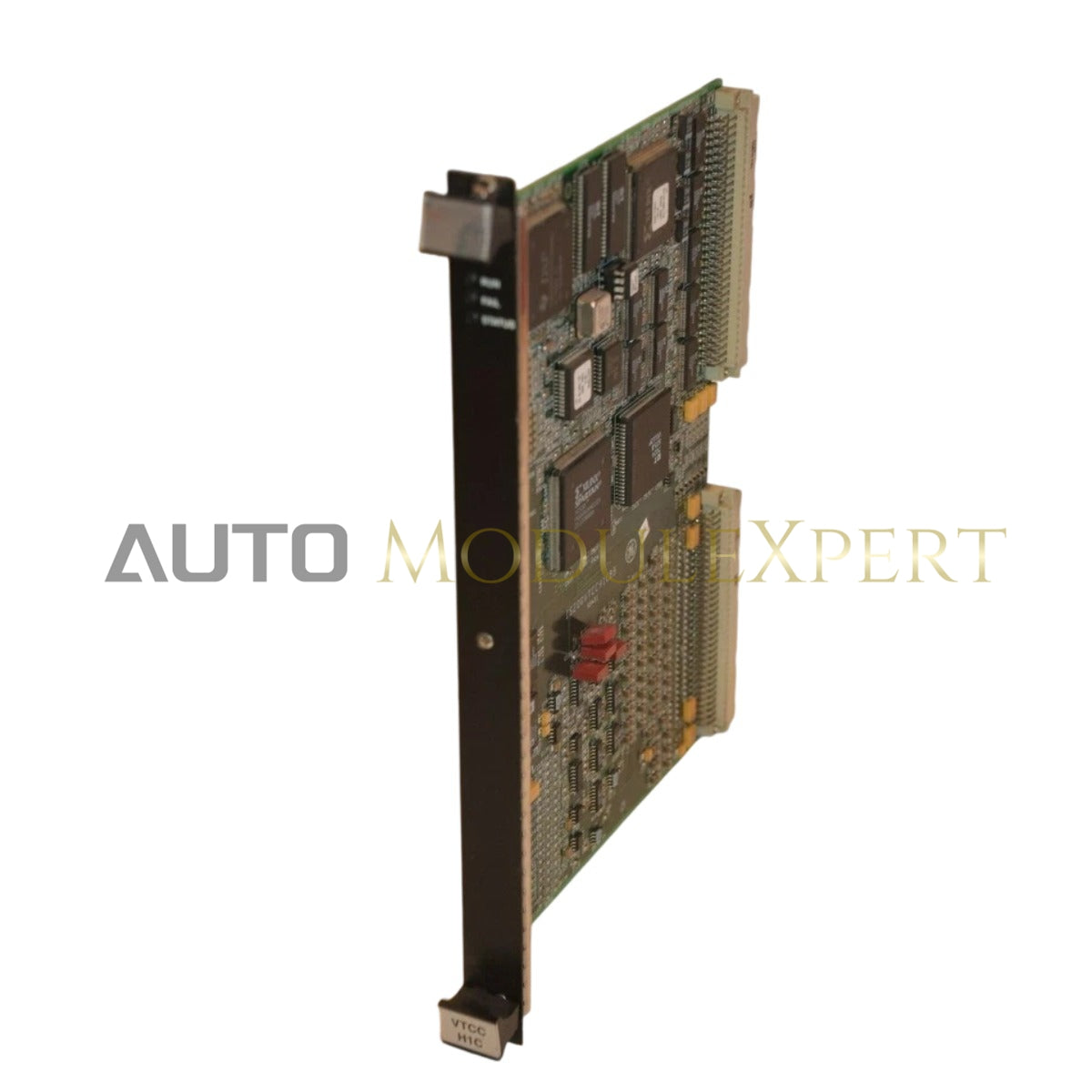

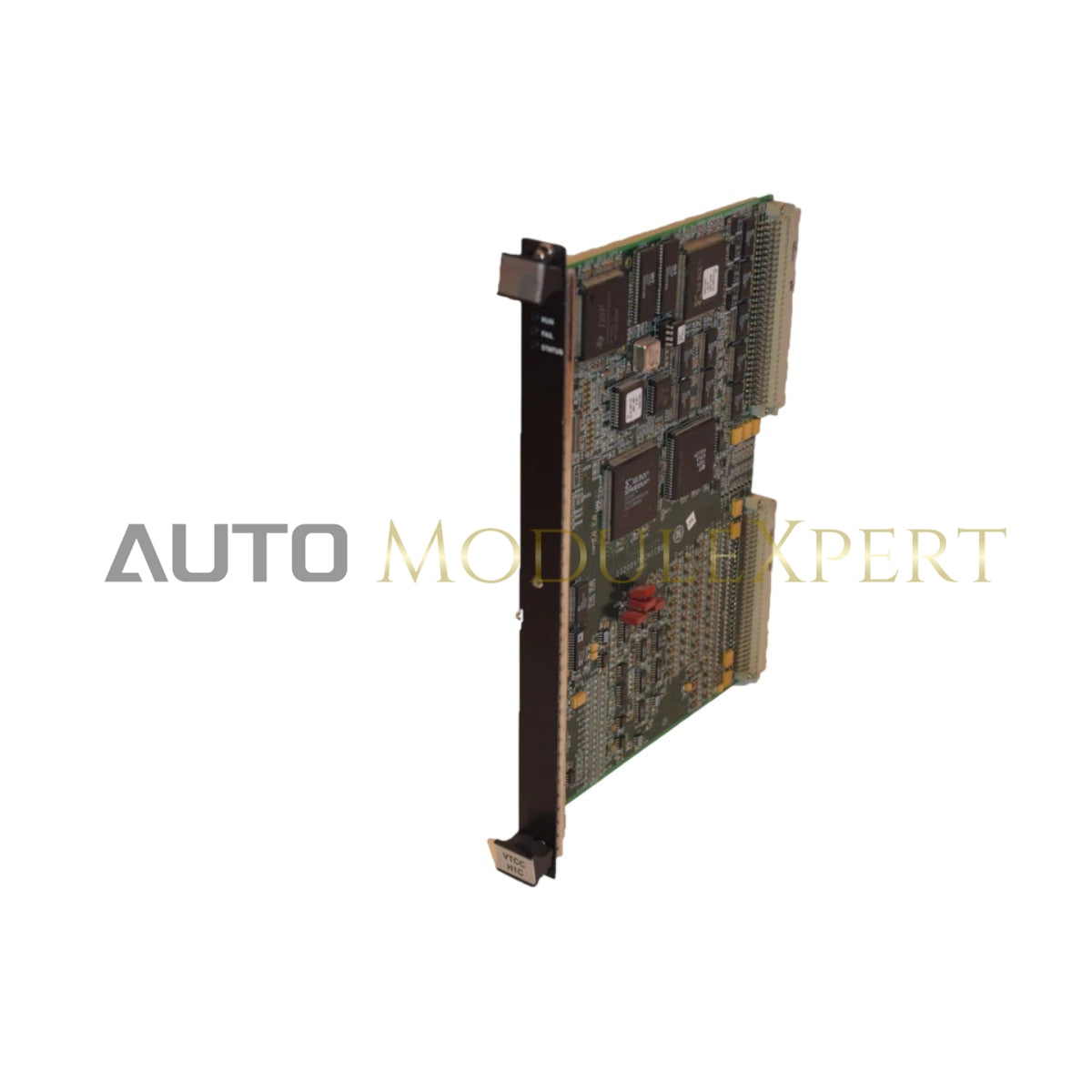

مُكوّن لاستقبال إشارات الثرموقبل عالية الدقة في شبكات التحكم Mark VI، توفر لوحة General Electric IS200VTCCH1CBB (لوحة إدخال الثرموقبل IS200VTCCH1C) معالجة مباشرة للإشارات الفيزيائية لحلقات استشعار درجة الحرارة.
تفصيل اللاحقة ومصفوفة الطراز
تعمل IS200VTCCH1CBB كإصدار محدد من منصة IS200VTCCH1C الأساسية. تشير اللاحقة "BB" إلى نسخة بناء الأجهزة المستخدمة لمعالجة إدخال الثرموقبل القياسية ضمن بنية تحكم Mark VI.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | IS200VTCCH1CBB |
| العلامة التجارية | General Electric |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | 8.26 × 4.19 × 12.1 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 12 W |
| نوع الإدخال | ثرموقبل (J, K, T, E, R, S) |
بروتوكول حلقة HART 4-20 mA
تُسهل IS200VTCCH1CBB معالجة الواجهة التناظرية لأجهزة قياس درجة الحرارة الميدانية. وعلى الرغم من تخصيصها بشكل رئيسي لإدخالات الثرموقبل بالملي فولت، تحافظ اللوحة على سلامة الإشارة من خلال قنوات إدخال عالية المقاومة مصممة للتفاعل مع حلقات التحكم. يتم الحفاظ على العزل بين القنوات لمنع تأثير الضوضاء ذات الوضع المشترك على جهد الثرموقبل بالملي فولت، مما يضمن دقة تعويض الوصلة الباردة (CJC) عبر الواجهة.
الأسئلة المتكررة
س: هل تدعم IS200VTCCH1CBB التبديل الساخن أثناء تشغيل وحدة تحكم Mark VI؟
ج: لا، يجب إزالة أو تركيب الوحدة فقط بعد فصل طاقة الرف لتجنب تلف دبابيس الاتصال في اللوحة الخلفية.
س: هل يتطلب هذا اللوح تعويض وصلة باردة خارجي؟
ج: لا، تتضمن اللوحة دوائر CJC مدمجة على تجميع كتلة المحطات، والتي تعوض عن تغيرات درجة الحرارة المحيطة عند نقطة توصيل الأسلاك.
إرشادات التثبيت الميداني
- تأكد من إيقاف تشغيل خزانة التحكم قبل تركيب IS200VTCCH1CBB في فتحة رف VME.
- تأكد من توصيل أسلاك تمديد الثرموقبل بالقطبية الصحيحة؛ فالعكس يؤدي إلى قراءات درجة حرارة خاطئة أو قيم سالبة.
- تحقق من أن سلك تصريف الدرع لكابل الثرموقبل موصول فقط بنقطة التأريض المخصصة لتجنب حلقات التأريض.
- ثبت اللوحة باستخدام براغي اللوحة الأمامية لضمان اتصال قوي بين مستوى تأريض اللوحة وهيكل الرف.
- بعد التثبيت، قم بإجراء فحص معايرة على مستوى القناة باستخدام محاكي ثرموقبل دقيق للتحقق من دقة تحويل الإشارة قبل تفعيل التحكم في الحلقة.
