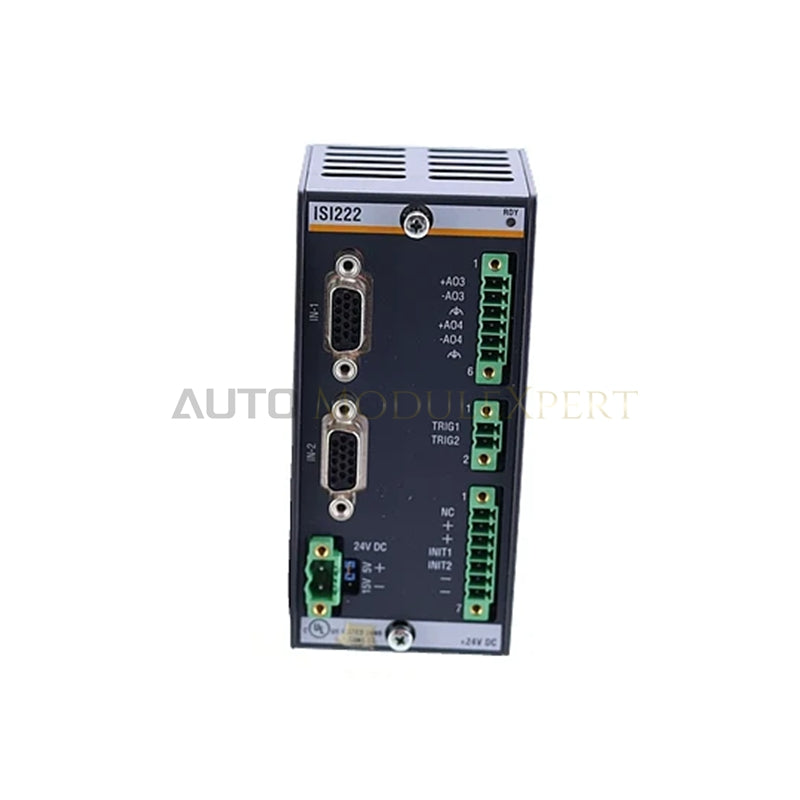

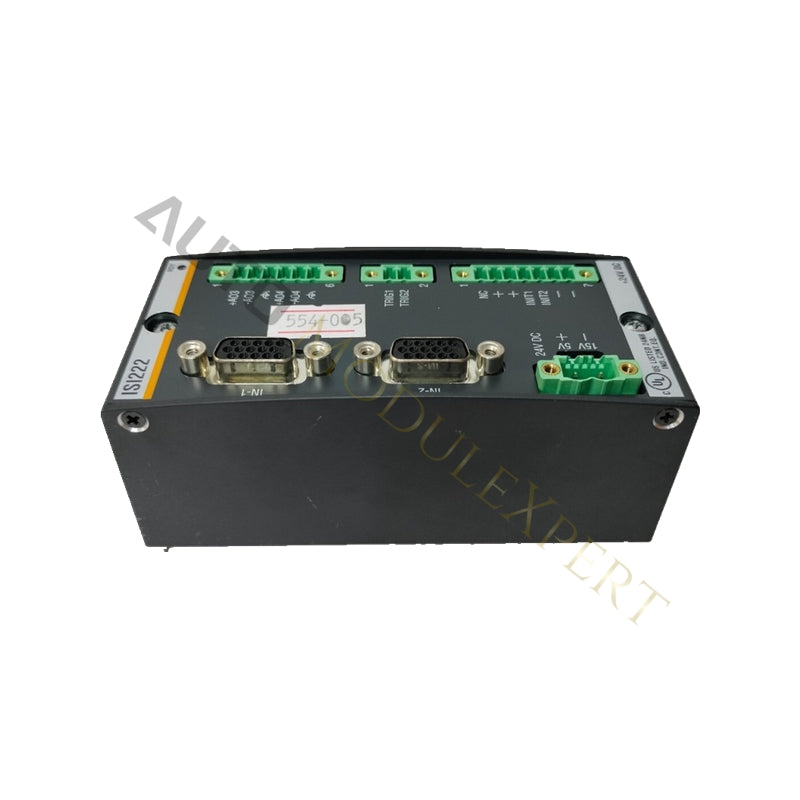

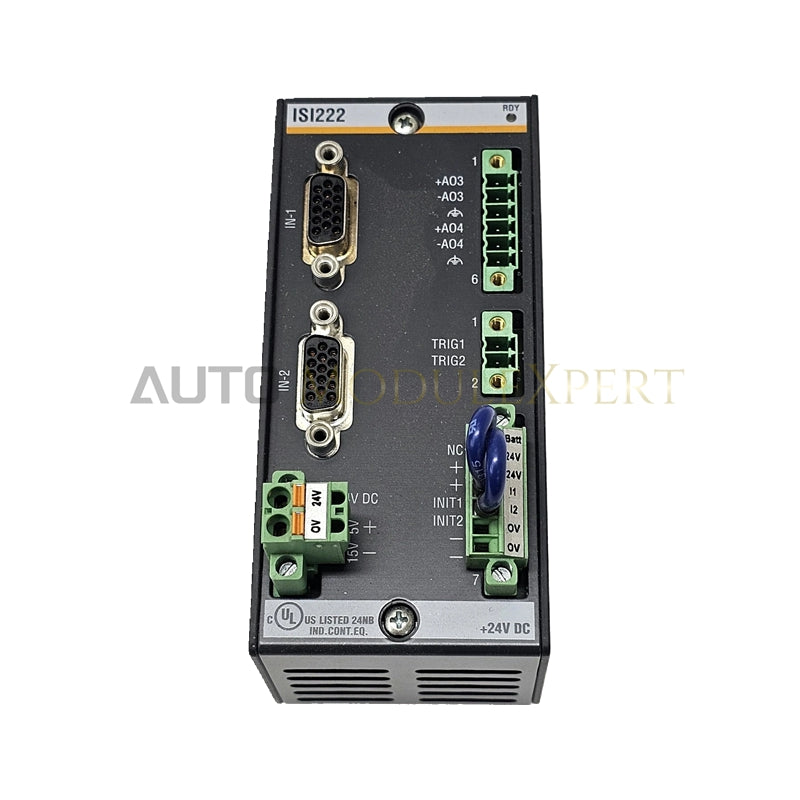

وحدة تحديد الموضع القابلة للبرمجة Bachmann ISI222
تمت تهيئة Bachmann ISI222 للتحكم عالي الدقة في الحركة والتغذية الراجعة ثنائية المحاور ضمن معماريات نظام التشغيل الآلي Bachmann M1، وهي مُدرجة أيضًا باسم ISI222 وحدة تحديد الموضع القابلة للبرمجة، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفصيل اللاحقة ومصفوفة الطرازات
| رقم الجزء | المحاور المدعومة | الحد الأقصى للتردد التزايدي | دعم واجهة SSI | بيئة التشغيل الخاصة |
|---|---|---|---|---|
| ISI222 | محوران | 1 MHz | نعم (بمعدل ساعة يصل إلى 2 MHz) | قياسي (-30 إلى +60 درجة مئوية) |
| ISI222 CC | محوران | 1 MHz | نعم (بمعدل ساعة يصل إلى 2 MHz) | إصدار للمناخ البارد |
| ISI222/8 | محوران | 8 MHz | لا توجد واجهة SSI | قياسي (-30 إلى +60 درجة مئوية) |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | ISI222 |
| العلامة التجارية | Bachmann |
| المنشأ | النمسا |
| الوزن | 0.25 kg |
| الأبعاد | وحدة نظام M1 قياسية (حوالي 100 x 90 x 60 mm) |
| درجة حرارة التشغيل | -30 إلى +60 درجة مئوية |
| استهلاك الطاقة | استهلاك طاقة قياسي من الناقل الخلفي |
| سعة المحاور | محورا حركة مستقلان |
| قنوات المشفر | قناتان (تزايدية / SSI) |
| دقة العداد | 32-bit |
| إشارات الإدخال التزايدية | A-, A+, B-, B+, N-, N+ |
| الحد الأقصى لتردد الإدخال | 1 MHz (ISI222)، 8 MHz (ISI222/8) |
| معدل ساعة SSI | 100 kHz إلى 2 MHz |
| المخارج التناظرية | قناتان، +/-10 V، دقة 14-bit |
| زمن تحويل الخرج التناظري | <40 us |
| المداخل الرقمية | 4 مداخل (2 INIT، 2 TRIG)، 18-34 VDC |
| خرج تغذية المشفر | +5 V (250 mA)، +15 V (100 mA)، +24 V (300 mA) |
| جهد العزل | عزل جلفاني بجهد 500 V |
سرعة الاتصال والحتمية عبر ناقل اللوحة الخلفية
تتصل Bachmann ISI222 بناقل اللوحة الخلفية الداخلي M1 باستخدام مزامنة الناقل المدمجة (مزامنة ناقل الإدخال/الإخراج I/O-Bus-Sync عبر إشارات SYNC/PreSYNC). يتيح هذا الاتصال المعماري اكتساب الموضع بصورة حتمية وربطًا محكمًا بين منطق تقييم العدادات ومهام وحدة التحكم المركزية. تعالج العدادات العتادية فائقة السرعة ذات 32-bit حواف الإشارات التربيعية الواردة من المشفر (تقييم 1x و2x و4x) بسرعة تصل إلى 8 MHz من دون تحميل المعالج. ويضمن توافق ذاكرة الفلاش للبرامج الثابتة عبر وحدات أجهزة النظام مزامنة حتمية عبر قنوات الإدخال/الإخراج الخارجية، مما يحسّن ملفات الحركة (الخطي، والقطع المكافئ، وsin2) أثناء تتبع المسارات الديناميكية.
الأسئلة الشائعة
س: ما الآليات التي تستخدمها ميزة مراقبة الأخطاء المدمجة لاكتشاف حالات الأعطال؟
ج: تنفذ الوحدة تحققًا مستمرًا من إشارات دقة المشفر وانتقالات الخطوط الفعلية لاكتشاف الأسلاك ذات الدائرة المفتوحة وتدهور الإشارة وضوضاء التفريغ الكهروستاتيكي (ESD) قبل تجاوز حدود خطأ موضع المحور.
س: كيف تُوصّل مبادرات تحديد الموضع والمشغلات الخارجية بالوحدة؟
ج: توفر اللوحة 4 مداخل رقمية سريعة (2 INIT لإجراء الإرجاع إلى الموضع الأصلي و2 TRIG لالتقاط الموضع عالي السرعة) تعمل عند 18 إلى 34 VDC. وتبلغ قيمة مرشح الإدخال العتادي الافتراضي 30 us لتقليل تأخير معالجة المشغلات.
إرشادات التركيب الميداني
تأكد من فصل طاقة التغذية للوحة الخلفية وجهد دوائر المجال بالكامل قبل إدخال الوحدة أو إزالتها. ركّب التجميعة داخل هيكل رف M1 قياسي رأسي لضمان تبديد حراري مناسب عبر الهيكل. حافظ على مسارات أسلاك منفصلة لكابلات التغذية الراجعة التفاضلية منخفضة المستوى الخاصة بالمشفر (أزواج A وB وN) ولخطوط المحرك أو تبديل الطاقة ذات التيار العالي. صِل تدريع الكابل مباشرة بمستوى تأريض الخزانة باستخدام مشابك تأريض قصيرة منخفضة الممانعة لمنع تداخل EMI عالي التردد من التسبب في تدهور سلامة إشارات التغذية الراجعة للمشفر.
