المواصفات

رئيسي

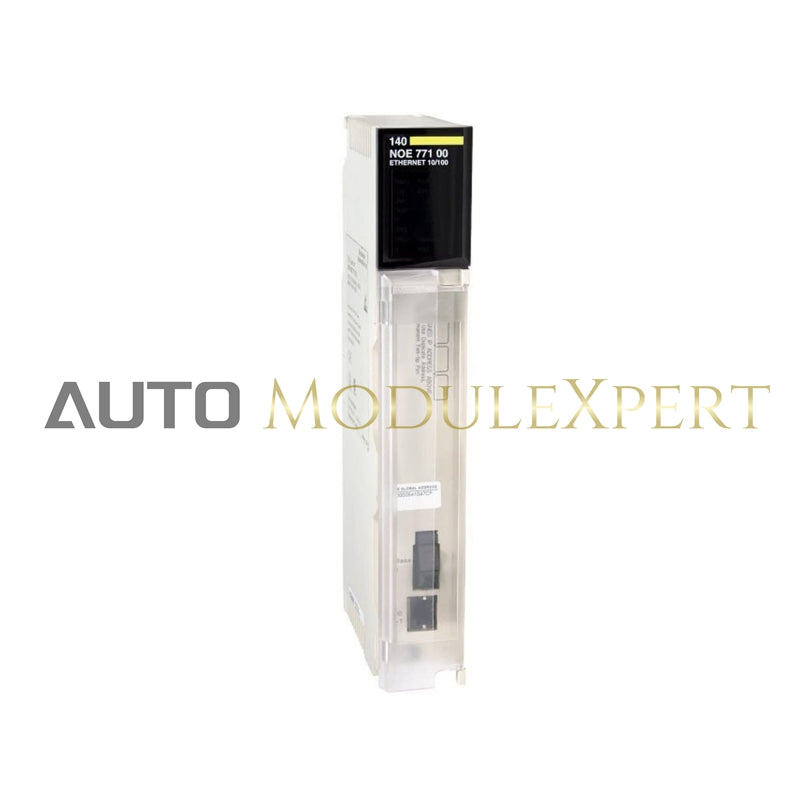

• نطاق المنتج: منصة أتمتة Modicon Quantum
• نوع المنتج أو المكون: وحدة شبكة إيثرنت TCP/IP
• المفهوم:
  • جاهز شفاف
  • خادم ويب
  • الفئة B20
  • خدمات الويب
  • عارض الرف
  • التشخيص عبر صفحات ويب محددة مسبقًا
  • محرر البيانات (عبر محطة الكمبيوتر)
• خدمة الاتصال:
  • رسائل Modbus TCP
  • مسح الإدخال/الإخراج
• بروتوكول منفذ الاتصال: إيثرنت Modbus TCP/IP
• الواجهة الفيزيائية:
  • MT/RJ - ألياف بصرية 100BASE-FX
  • RJ45 - زوج ملتوي 10BASE-T/100BASE-TX
• معدل النقل: 10/100 ميجابت/ثانية

تكميلي

• التكرار: نعم، بنية احتياطية ساخنة
• الإمداد: عبر مصدر طاقة الرف
• العلامة: CE
• الإشارة المحلية:
  • لمعدل بيانات 10 ميجابت/ثانية أو 100 ميجابت/ثانية (10 MB/100 MB) - 1 LED
  • لكشف التصادم (Coll) - 1 LED
  • لوضع التنزيل (Kernel) - 1 LED
  • لخلل وحدة إيثرنت (Fault) - 1 LED
  • لحالة شبكة إيثرنت (RUN) - 1 LED
  • لوضع الاتصال الكامل (Fduplex) - 1 LED
  • لوحدة جاهزة (Ready) - 1 LED
  • لشبكة نشطة (Link) - 1 LED
  • لتشغيل الرف (Active) - 1 LED
  • لنشاط الإرسال/الاستقبال (TxAct/RxAct) - 1 LED
• استهلاك التيار: 750 مللي أمبير 5 فولت تيار مستمر
• تنسيق الوحدة: قياسي
• الوزن الصافي: 0.761 رطل (0.345 كجم)

البيئة

• درجة الحماية IP: IP20
• شهادات المنتج:
  • cUL
  • UL 508
• المعايير:
  • FM الفئة 1 القسم 2
  • CSA C22.2 رقم 142
• مقاومة التفريغ الكهروستاتيكي:
  • 4 كيلوفولت تلامس (IEC 801-2)
  • 8 كيلوفولت في الهواء (IEC 801-2)
• مقاومة الحقول الكهرومغناطيسية: 9.1 فولت/م (10 فولت/م) 80...1000 ميجاهرتز (IEC 801-3)
• درجة حرارة الهواء المحيط للتشغيل: 32…140 °ف (0…60 °م)
• درجة حرارة الهواء المحيط للتخزين: -40…185 °ف (-40…85 °م)
• الرطوبة النسبية: 95% بدون تكاثف
• ارتفاع التشغيل: <= 14763.78 قدم (4500 م)

تفاصيل الطلب والشحن

• الفئة: 18150-وحدات تحكم QUANTUM، HSBY، COMM.
• جدول الخصم: PC21
• GTIN: 3595860025609
• قابلية الإرجاع: لا
• بلد المنشأ: FR
