وصف المنتج

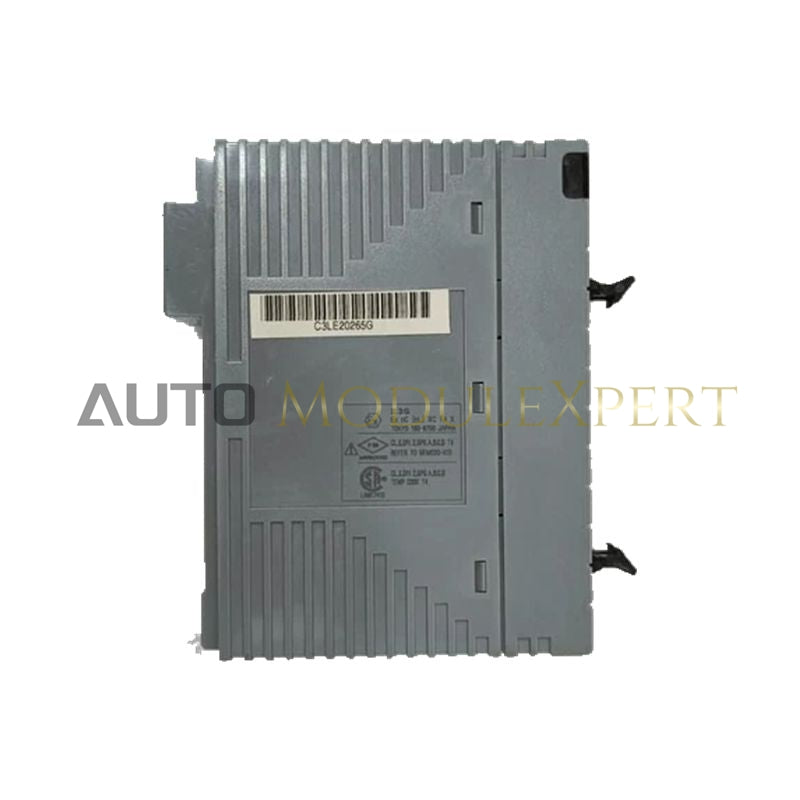

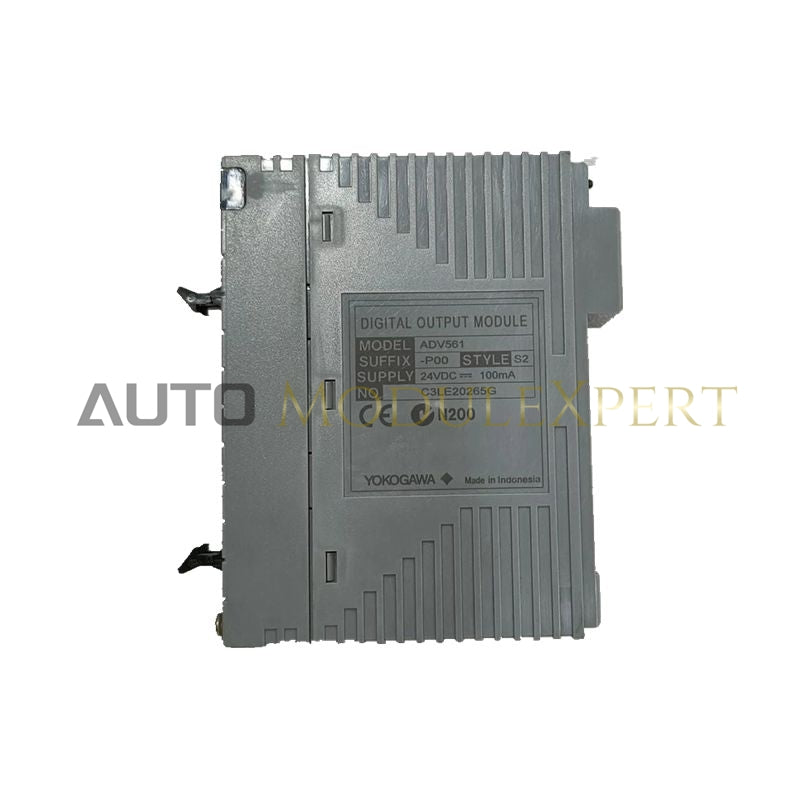

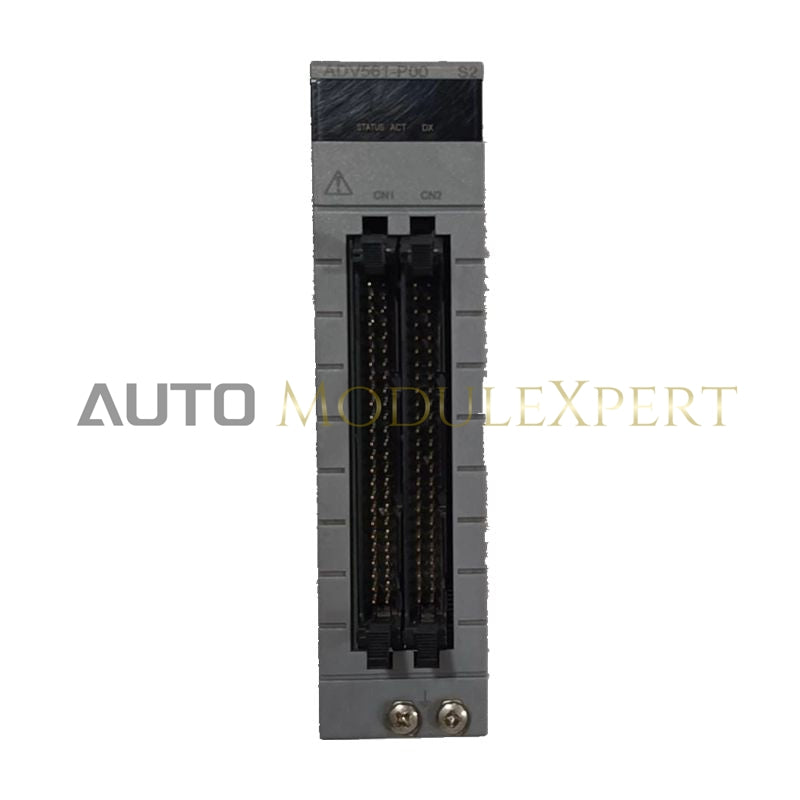

يُعد ADV561-P00 (ADV561) وحدة إخراج رقمية فائقة الكثافة مصممة خصيصًا لنظام يوكوغاوا CENTUM VP للتحكم الموزع. توفر 64 قناة إخراج منفصلة تعمل بتقنية سحب التيار، وتدعم إشارات الحالة، ومخرجات عرض النبض، والتحكم النسبي بالزمن.
مصممة خصيصًا لتحميلات 24 فولت تيار مستمر في الميدان، تُستخدم ADV561-P00 عادةً لتشغيل صمامات الملف اللولبي، والمحركات، والمرحلات الوسيطة. تقلل هندستها عالية الكثافة بشكل كبير من حجم خزانة الإدخال/الإخراج مع الحفاظ على أوقات استجابة سريعة وتحكم دقيق في التوقيت.
تتضمن الوحدة عزلًا كهربائيًا قويًا بين الميدان ولوحة النظام الخلفية، مما يحمي إلكترونيات التحكم من الاضطرابات والضوضاء الناتجة عن أجهزة الميدان. وهذا يجعل ADV561-P00 مناسبة بشكل خاص للتطبيقات التي تتطلب تحكمًا دقيقًا في دورة العمل أو الإخراج القائم على النبضات.
المواصفات الفنية التفصيلية
| البند | المواصفة |
|---|---|
| قنوات الإخراج | 64 مخرجًا منفصلًا |
| تجميع القنوات | 16 قناة لكل مشترك |
| نوع الإخراج | سحب التيار (سحب) |
| جهد التشغيل المقنن | 24 فولت تيار مستمر |
| نطاق الجهد المسموح | 20.4 إلى 26.4 فولت تيار مستمر |
| أقصى تيار تحميل | 100 مللي أمبير لكل قناة (عند 26.4 فولت تيار مستمر) |
| انخفاض الجهد في حالة التشغيل | ≤ 2 فولت تيار مستمر |
| تيار التسرب في حالة الإيقاف | ≤ 0.1 مللي أمبير |
| مقاومة العزل الكهربائي | 2 كيلو فولت تيار متردد، دقيقة واحدة (من الإشارة إلى النظام) |
| العزل بين المشتركين | 500 فولت تيار متردد، دقيقة واحدة (بين مجموعات 16 قناة) |
| استجابة مخرج الحالة | ≤ 3 مللي ثانية |
| نطاق عرض النبضة | 8 مللي ثانية إلى 7200 ثانية |
| دقة عرض النبضة | 8 مللي ثانية (بحد أقصى تأخير تشغيل/إيقاف 1 مللي ثانية) |
| استهلاك الطاقة الداخلي | 700 مللي أمبير عند 5 فولت تيار مستمر |
| طاقة الميدان الخارجية | 120 مللي أمبير عند 24 فولت تيار مستمر |
| الوزن | 0.30 كجم |
أنماط التشغيل
يدعم ADV561-P00 عدة أنماط إخراج لتلبية متطلبات التحكم المتقدم في العمليات:
-
إخراج الحالة – تحكم قياسي تشغيل/إيقاف للأجهزة الثنائية
-
إخراج النبض – تحكم دقيق في التوقيت للعمليات المتقطعة أو الدُفعات
-
الإخراج النسبي بالزمن – تحكم قائم على دورة العمل، يُستخدم عادةً للسخانات، وأنظمة الجرعات، والمحركات النسبية
المقارنة والأسئلة الشائعة
ما الفرق بين اللاحقتين P00 وP51؟
يُعد ADV561-P00 النسخة العامة القياسية، بينما يتضمن ADV561-P51 طلاء عازل مطابق لمعيار ISA G3 للحماية من الغازات الصناعية المسببة للتآكل.
كيف يتم تنفيذ العزل في وحدة إخراج ذات 64 قناة؟
تكون دوائر الإخراج معزولة عن منطق النظام، بينما يُشترك في المشترك السالب (–) داخل كل مجموعة من 16 قناة، مما يبسط التوصيل مع الحفاظ على الحماية الكهربائية.
