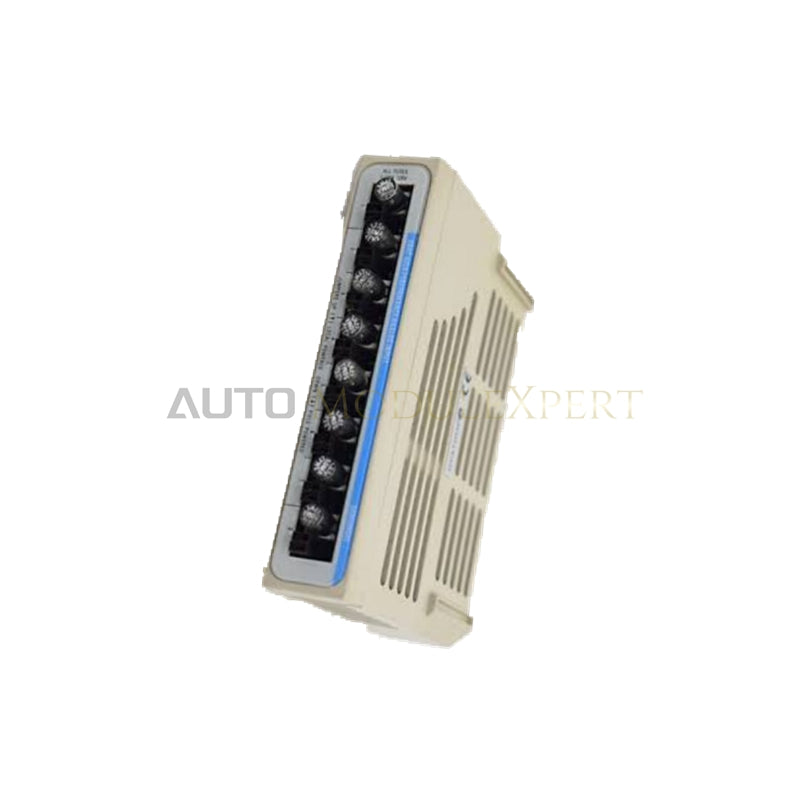

Emerson 5X00109G01 Ovation analoq giriş modulu

Ovation DCS şəbəkələrində yüksək məhsuldarlıqlı siqnal kondisionerləşdirməsi üçün konfiqurasiya edilən Emerson 5X00109G01 (5X00109G01 Personality Module) səkkiz galvanik izolyasiyalı analoq giriş kanalı üzərindən birbaşa fiziki/elektrik icrasını təmin edir. Modul sahə ötürücülərindən gələn 4-20 mA cərəyan dövrəsi siqnallarını emal edir və HART protokolu vasitəsilə rəqəmsal cihaz rabitəsini təmin edir.

Avadanlıq xüsusiyyətləri

4-20 mA HART dövrəsi protokolu və kanal izolyasiyası

Modul səkkiz giriş kanalının hər birində torpaq dövrələrini bloklamaq və ümumi rejim səs-küyünü azaltmaq üçün 1000 VAC/VDC dielektrik izolyasiya baryerlərindən istifadə edir. Daxili 14 bitlik analoq-rəqəm çeviricisi siqnal nümunələməsini +/-0.1% istinad dəqiqliyi ilə həyata keçirir. Sxem ayrı-ayrı kanallar üzrə həm lokal qidalanan, həm də sahədən qidalanan ötürücü konfiqurasiyalarını dəstəkləyir. Bu, əsas 4-20 mA cərəyan siqnalının analoq dəqiqliyini azaltmadan, tezlik sürüşməli açarlandırma (FSK) HART rəqəmsal məlumatlarının ötürülməsinə imkan verir.

Tez-tez verilən suallar

S: 5X00109G01 müstəqil, ayrıca qurğu kimi işləyirmi?

C: Xeyr, 5X00109G01 yalnız Personality Module (PMOD) kimi işləyir və tam HART yüksək məhsuldarlıqlı analoq giriş qurğusu yaratmaq üçün 5X00106G01 Electronics Module ilə cütləşdirilməlidir.

S: Ayrı-ayrı kanallar üçün dövrə qidalanması seçimlərini necə konfiqurasiya etmək olar?

C: 4-20 mA dövrə naqillərini qoşmazdan əvvəl baza qurğusunda fiziki keçiriciləri və ya naqilləmə seçimlərini təyin etməklə hər kanal üzrə lokal qidalanan və ya sahədən qidalanan ötürücü rejimini seçirsiniz.

S: Daxili arxa paneli sahə keçidlərindən hansı izolyasiya səviyyəsi qoruyur?

C: Daxili galvanik izolyasiya sxemi ayrı-ayrı giriş kanalları ilə daxili arxa panel məntiqi arasında 1000 VAC/VDC-dək dielektrik davamlılıq təmin edir.

Sahədə quraşdırma təlimatları

Modulu inteqrasiya edərkən aşağıdakı ardıcıl fiziki quraşdırma addımlarına əməl edin:

1. Ovation baza qurğusuna qoşulmuş bütün sahə ötürücüsü enerji dövrələrini enerjisizləşdirin.
2. 5X00109G01 modulunun istiqamətləndirici relslərini terminal bazasındakı təyin olunmuş personality module yuvası ilə hizalayın.
3. Mexaniki bərkidici kilidlər tam şəkildə yerinə oturana qədər modulu möhkəm basaraq yerləşdirin.
4. 4-20 mA ekranlanmış burulmuş cüt kabelləri təyin olunmuş kanal terminallarına yönləndirin və kabel ekranlarını bir nöqtədə şkafın torpaqlama şininə qoşun.
5. 5X00106G01 Electronics Module tamamlayıcı modulunu düzgün kilidlənənədək bitişik yuvaya quraşdırın.
6. Dövrə qidalanmasını yenidən qoşun və şinin işə düşməsini, eləcə də aktiv HART rəqəmsal siqnal trafikini yoxlamaq üçün ön paneldəki status göstəricilərini izləyin.
