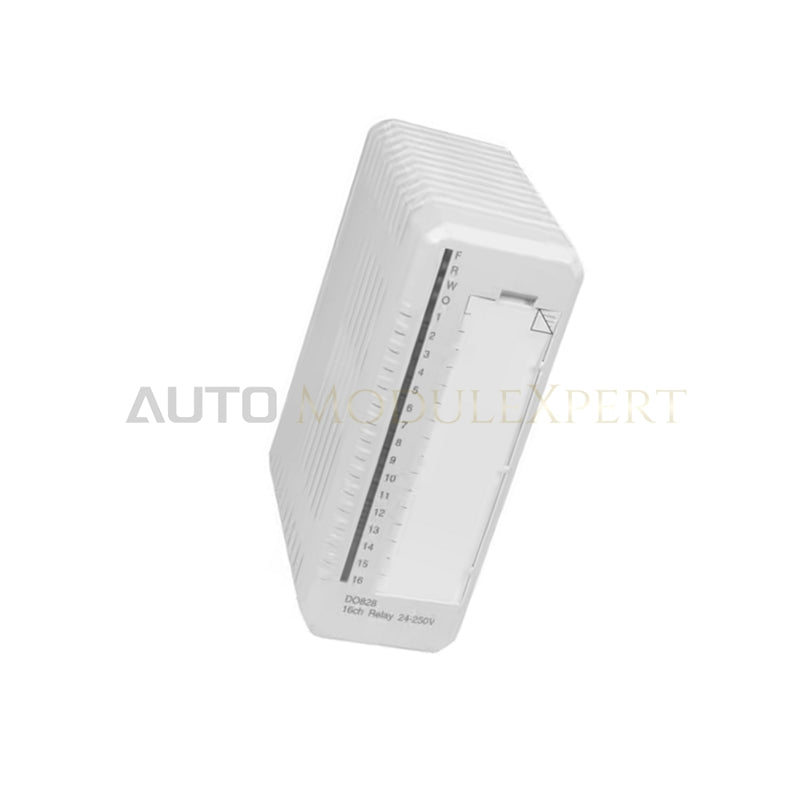

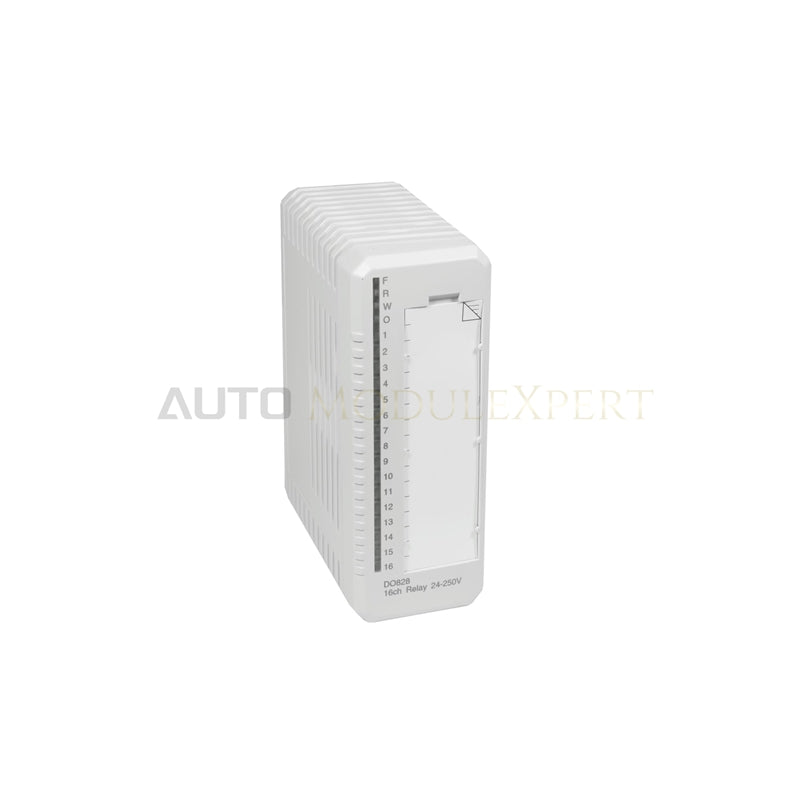

ABB DO828 3BSE069055R1 Rəqəmsal çıxış modulu

ABB System 800xA və S800 I/O platformalarında yüksək sıxlıqlı rele çıxışlarının kommutasiyası üçün konfiqurasiya edilən ABB 3BSE069055R1 modulu, həmçinin DO828 Rəqəmsal çıxış modulu kimi kataloqlaşdırılır və mürəkkəb prosesə nəzarət şəbəkələrində birbaşa fiziki/elektrik icranı təmin edir. Avadanlıq daxili sistem əmrlərini 16 fərdi izolyasiyalı rele çıxış siqnalına çevirərək aralıq relelər tələb etmədən aktuatorları, solenoid klapanları və güc kontaktorlarını idarə edir. Fərdi kanal-kanal galvanik izolyasiyanın tətbiqi sayəsində qurğu yuxarı axındakı ModuleBus arxa panel məntiqini sahə tərəfi gərginlik keçidlərindən qoruyur, dəyişən cərəyan və sabit cərəyan sahə dövrələrində siqnalların ayrılmasını saxlayır və ağır sənaye quraşdırma mühitlərində ümumi rejimli torpaq dövrələrini aradan qaldırır.

Avadanlığın texniki xüsusiyyətləri

Arxa panel şini rabitəsinin sürəti və sistem diaqnostikası

DO828 modulu ABB S800 I/O sisteminin redundant ModuleBus arxa panelinə birbaşa qoşularaq real vaxt əmrlərinin icrasını təmin etmək üçün deterministik rabitə dövrü müddətlərini qoruyur. Daxili mikroprosessorlar rele sarğılarının sürücülərini qidalandıran yerli 12 V enerji çeviricisinə nəzarət edir və avadanlığın icra vəziyyətini fasiləsiz olaraq mərkəzi kontrollerə bildirir. Bundan əlavə, proqram təminatı tam flash uyğunluğunu dəstəkləyir və eyni DIN relsi seqmentindəki bitişik I/O modullarını fiziki olaraq dayandırmadan onlayn proqram təminatı yenilənməsinə imkan verir. Ön paneldəki LED massivləri ModuleBus rabitə vəziyyətinin (Run), modul xətalarının (Fault), çıxış vəziyyətinin (OSP) və kanal səviyyəsində rele kontaktının işə düşməsinin dərhal vizual yoxlanmasını təmin edir.

Tez-tez verilən suallar

S: S800 I/O stansiyasının qalan hissəsi enerjili vəziyyətdə qalarkən DO828 modulu isti dəyişdirilə bilərmi?

C: Bəli, DO828 TU851 kimi uyğun Modul sonlandırma qurğusuna quraşdırıldıqda canlı qoşulmanı və çıxarılmanı (isti dəyişdirməni) dəstəkləyir, şərti ilə xidmət zamanı sahə dövrəsi gərginlikləri təhlükəsizlik hədlərini aşmasın.

S: Arxa panel ModuleBus rabitəsi kəsilərsə, 16 rele çıxış kanalına nə baş verir?

C: Modul konfiqurasiya edilə bilən Çıxış vəziyyəti seçimi (OSP) parametrini icra edir və rele kanallarını dərhal əvvəlcədən müəyyən edilmiş təhlükəsiz vəziyyətə keçirir (ya enerjisiz açıq vəziyyətə gətirir, ya da son etibarlı dəyərdə saxlayır).

S: DO828 induktiv yüklər üçün xarici impulsdan mühafizə tələb edirmi?

C: Daxili kontakt nominalı 2 A fasiləsiz cərəyanı idarə etsə də, AC induktiv solenoidləri üzərindən xarici RC söndürücü şəbəkələrin və ya DC sarğıları üzərindən sərbəst dövr edən diodların quraşdırılması rele kontaktlarının xidmət müddətini uzadır və yüksək tezlikli keçid əks əlaqəsinin sahə naqillərinə ötürülməsini məhdudlaşdırır.

Sahədə quraşdırma təlimatları

Modulu əvvəlcədən naqillənmiş S800 Modul sonlandırma qurğusunun (məsələn, TU851) üzərinə kilidləyici qarmaqlar möhkəm şəkildə ilişənədək şaquli istiqamətdə sürüşdürərək quraşdırın. Uyğun olmayan I/O yuvasına təsadüfi qoşulmanın qarşısını almaq üçün mexaniki kodlaşdırmanın terminal qurğusunun bazasına uyğun olduğundan əmin olun.

Bütün sahə naqillərini xüsusi kabel kanalları vasitəsilə yönləndirin və həssas 24 VDC analoq sensor kabelləri ilə DO828 terminal blokuna qoşulan 250 VAC rele yük kabelləri arasında aydın fiziki məsafə saxlayın. Sahə keçiricilərinin izolyasiyasını terminal qurğusunun spesifikasiyalarına uyğun soyun və termik qızma nöqtələrinin yaranmasının qarşısını almaq üçün vintlərin bərkidilmə momentini düzgün saxlayın. Səs-küyə qarşı davamlılığı maksimuma çatdırmaq üçün bütün kabel ekranlarını kabel giriş nöqtəsində dərhal yerləşən aşağı impedanslı sıxaclarla şkafın torpaqlama şininə birləşdirin.
