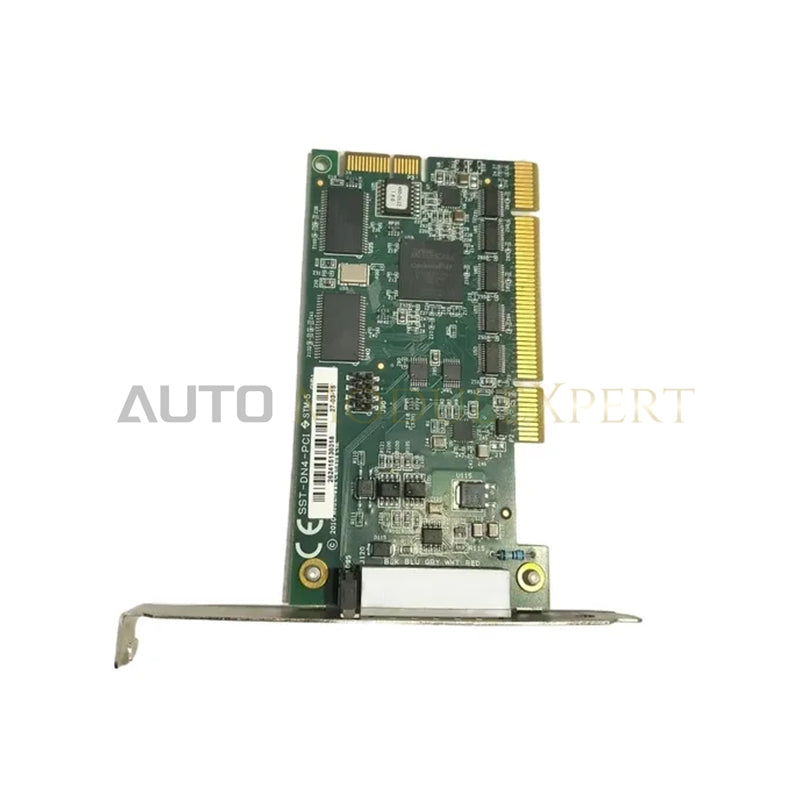

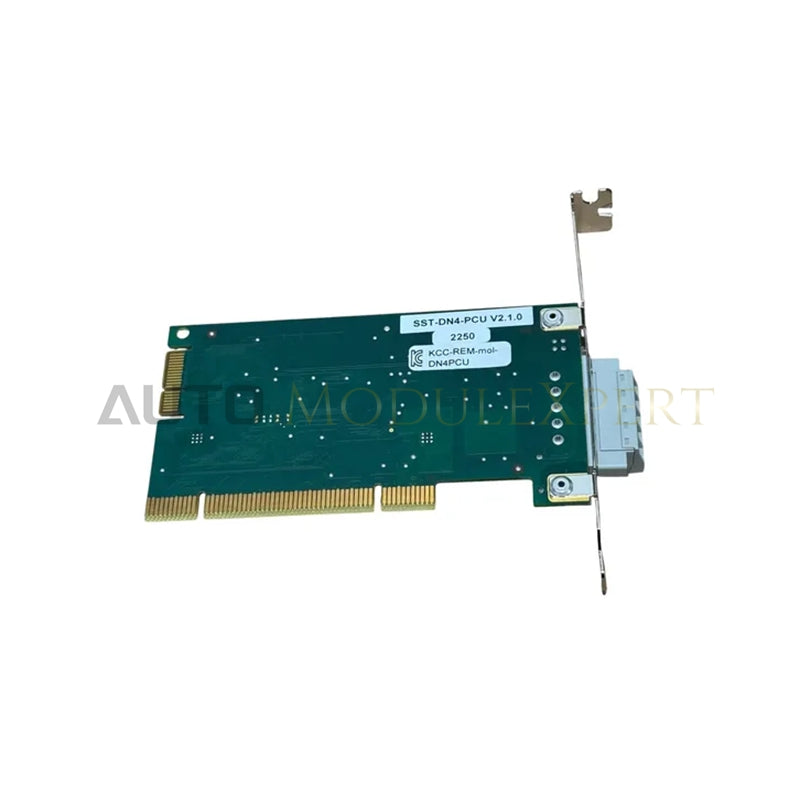

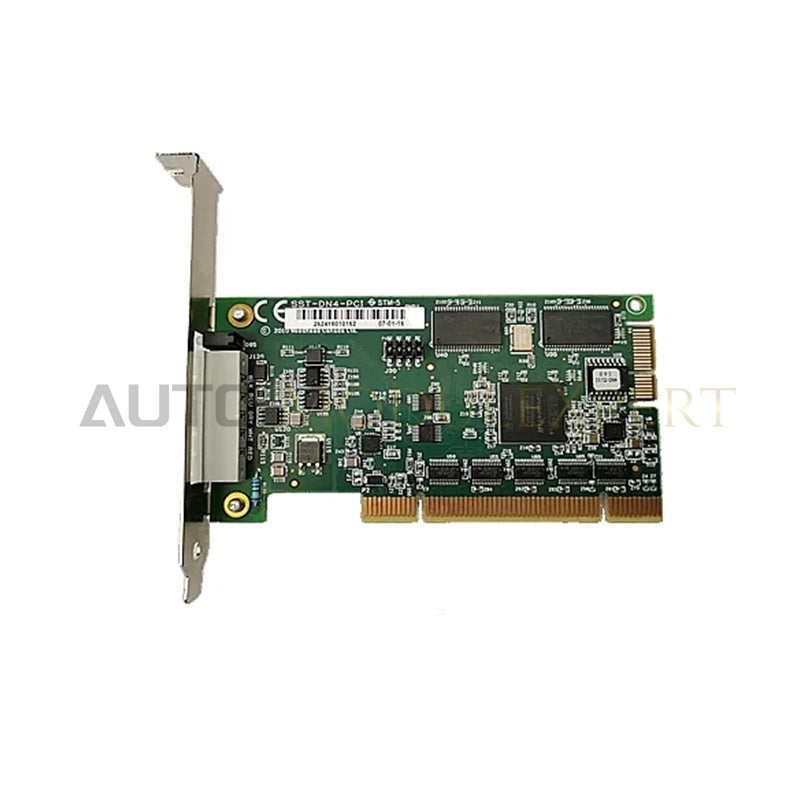

ABB 3HAC037084-001 DSQC697 DeviceNet rabitə platası
ABB IRC5 robot kontrolleri sistemlərində DeviceNet master və slave məlumat mübadiləsi üçün konfiqurasiya edilən ABB 3HAC037084-001 (DSQC697 DeviceNet rabitə platası) sənaye avtomatlaşdırma şəbəkələrində birbaşa fiziki və elektrik sahə şini icrasını təmin edir.
Suffix Breakdown & Model Matrix
- DSQC697: DeviceNet interfeys platasının əsas aparat arxitekturası təyinatı.
- 3HAC037084-001: Aktiv istehsal versiyasını müəyyən edən əsas hissə nömrəsi.
- 3HAC025779-001 / 3HAC12817-1: Eyni funksional platformanın əvvəlki aparat reviziyaları ilə əlaqəli köhnə hissə nömrələri.
Aparat xüsusiyyətləri
| Parametr | Spesifikasiya |
|---|---|
| Model | DSQC697 |
| Brend | ABB |
| Hissə nömrəsi | 3HAC037084-001 |
| Mənşə | İsveç / Kanada |
| Çəki | 0.3 kq |
| Ölçülər | 140 mm x 130 mm x 10 mm |
| İşləmə temperaturu | Müvafiq ABB kontrolleri təlimatına baxın |
| Enerji sərfiyyatı | Kontrollerin daxili şini tərəfindən təmin edilir |
| Rabitə protokolu | DeviceNet master / slave |
| Uyğun kontroller | ABB IRC5 |
Profinet və deterministik şəbəkə rabitəsi
Modul arxa panel şini rabitəsinin sürət göstəriciləri ilə birbaşa interfeys yaradaraq qoşulmuş DeviceNet qovşaqları arasında şəbəkə mesajlarının deterministik planlaşdırılmasını təmin edir. Mikroproqramın flaş uyğunluğu və RobotWare inteqrasiyası mesajların emal sürətini müəyyən edir və çoxoxlu robot hüceyrələrinin paralel işləməsi zamanı şin arbitrajı xətalarının qarşısını alır.
Tez-tez verilən suallar
S: Kontrollerin əsas enerji təchizatı aktiv olduğu halda rabitə platasını taxmaq və ya çıxarmaq olarmı?
C: Xeyr. Arxa panelin məntiq sxemlərini qorumaq üçün platanı daxili kompüter blokunun PCI yuvasına quraşdırmazdan və ya oradan çıxarmazdan əvvəl enerji tamamilə söndürülməlidir.
S: Modulu işə salmaq üçün hansı proqram təminatı ilkin şərtləri yerinə yetirilməlidir?
C: Kontrollerə RobotWare 5.13 və ya daha yeni versiya, həmçinin sistem konfiqurasiyasında aktivləşdirilmiş müvafiq DeviceNet proqram seçimi açarları tələb olunur.
S: Fiziki şəbəkə portunda şinin sonlandırılması necə həyata keçirilir?
C: Siqnal əksolunmalarını azaltmaq üçün fiziki DeviceNet magistral xəttinin hər iki son nöqtəsində standart 120 om-luq sonlandırıcı rezistorlar quraşdırılmalıdır.
Sahədə quraşdırma təlimatları
- Daxili qoruyucu qapaqları açmazdan əvvəl kontroller kabinetini qidalandıran bütün elektrik enerji mənbələrini təcrid edin.
- Platanı işlətməzdən əvvəl kontrollerin korpusuna qoşulmuş antistatik bilək qayışı ilə özünüzü torpaqlayın.
- Kənar birləşdiricilərin sancaqları əymədən düzgün hizalandığından əmin olaraq platanı daxili kompüter blokunun təyin olunmuş PCI yuvasına möhkəm yerləşdirin.
- Bütün bərkidici vintləri sıxın və xarici DeviceNet çıxış kabellərinin düzgün polariteyə və ekran torpaqlamasına malik olduğunu yoxlayın.
