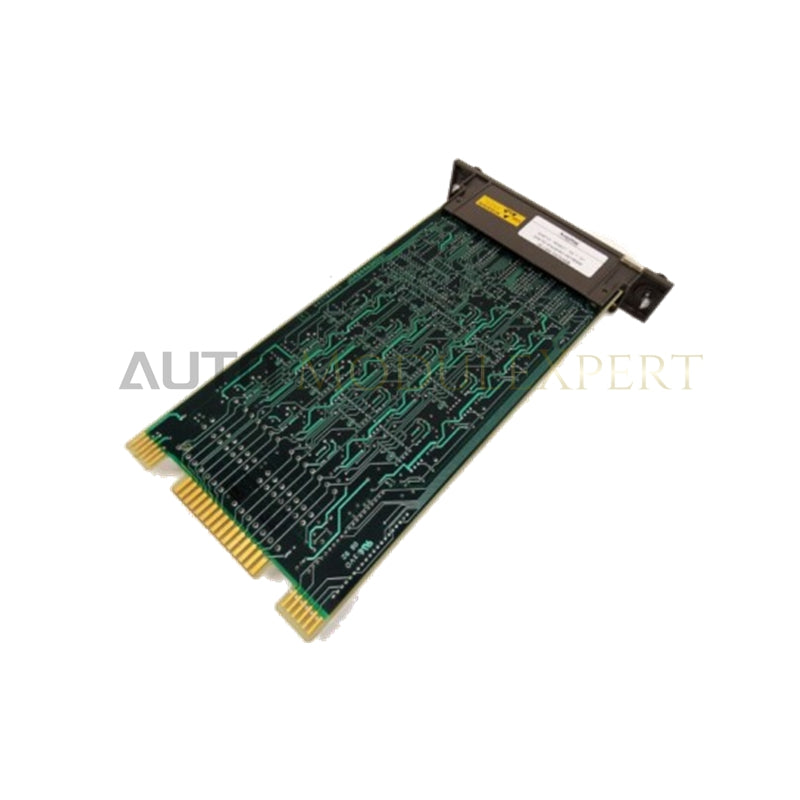

ABB IMTSA01 INFI 90 Turbin Sürəti Adapter Modulu

ABB IMTSA01, həmçinin IMTSA01 Turbin Sürəti Adapter Modulu kimi kataloqlaşdırılır və ABB Bailey INFI 90 və Symphony Plus platformalarında turbin sürəti siqnallarının emalı üçün nəzərdə tutulmuş xüsusi aparat komponenti kimi fəaliyyət göstərir. O, dəqiq sürət ölçümü və həddən artıq sürətdən qorunma dövrələrini təmin etmək üçün xam maqnit pikapı və ya yaxınlıq sensoru giriş siqnallarını təcrid olunmuş rəqəmsal düzbucaqlı impuls siqnallarına çevirir.

Sonluq izahı və model matrisi

IMTSA01 platforması INFI 90 şkaf komplektində sabit arxitekturalı sürət adapter modulu kimi təyin olunur. Alt variantların sifariş istinadları əsasən aparat reviziyalarından və montaj interfeyslərindən asılıdır:

• IMTSA01: DIN relsinə və ya INFI 90 modul rəfinə inteqrasiya üçün nəzərdə tutulmuş standart baza modul konfiqurasiyası.
• IMTSA01-VAR: Xüsusi daxili potensiometr ilkin parametrlərinə və montaj aksesuarlarına malik konfiqurasiya edilmiş aparat variantı.

Aparat xüsusiyyətləri

Arxa panel şini rabitəsi və sürətin emalı

Modul fırlanan hədəflərdən alınan periodik AC tezlik girişlərini birbaşa 1:1 giriş-çıxış tezliyi nisbətinə malik yüksək sürətli TTL səviyyəli impulslara çevirir. Arxa paneldə emal idarəetmə interfeysində gecikmələrin 1 ms-dən aşağı qalmasını təmin etmək üçün deterministik siqnal marşrutlaşdırılmasına əsaslanır. Optik izolyasiya qatı sahə sensorlarının səs-küyünü 500 V-dək təcrid edərək INFI 90 rəf komplektlərində arxa panel şininin bütövlüyünü qoruyur. Daxili potensiometr işə salma həddinin 0.5-dən 5 V AC pikdən-pikə qədər tənzimlənməsinə imkan verir və elektrik səs-küyü və ya mexaniki vibrasiyanın yaratdığı yanlış impuls aşkarlanmasını aradan qaldırmaq üçün təxminən 15% histerezis tətbiq edir.

Tez-tez verilən suallar

S: Aşağı amplitudalı maqnit pikapı siqnalları emal edilərkən yanlış işə düşmənin qarşısı necə alınır?

C: Modul daxili histerezis dövrəsi ilə birlikdə işləyən və işə salınma səviyyəsinin təxminən 15%-nə qurulmuş tənzimlənən hədd potensiometrindən istifadə edir. Potensiometrin pikdən-pikə əsas səs-küy səviyyəsindən yuxarı tənzimlənməsi 1 Hz-ə qədər kənarların aşkarlanmasını qoruyaraq saxta impulsların yaranmasının qarşısını alır.

S: Bu qurğuya qoşulan aktiv yaxınlıq sensorları üçün hansı elektrik naqilləmə tələbləri var?

C: Aktiv yaxınlıq sensorları sensor elektronikasını qidalandırmaq üçün xarici 24 VDC enerji təchizatı tələb edir. Siqnal xətləri birbaşa IMTSA01-in diferensial giriş terminallarına qoşulmalı, kabel ekranı isə impuls kənarlarının təhrif olunmasının qarşısını almaq üçün yalnız təyin olunmuş şkaf torpaqlama şinasında sonlandırılmalıdır.

Sahədə quraşdırma qaydaları

Sürət ölçümünün bütövlüyünü qorumaq üçün düzgün mexaniki və elektrik quraşdırılması ciddi torpaqlama və naqilləmə protokollarına riayət olunmasını tələb edir:

1. IMTSA01-i standart DIN relsinə və ya təyin olunmuş INFI 90 modul rəfi yuvasına möhkəm bərkidin və modulun ətrafında hava axınının məhdudlaşmamasını təmin edin.
2. Təchizat enerjisinin 18-32 VDC işləmə diapazonuna uyğun nominala malik tənzimlənən 24 VDC enerji mənbəyindən gəldiyinə əmin olun.
3. Maqnit pikapı və yaxınlıq sensoru naqillərini yüksək gərginlikli AC xətlərindən və ya yüksək induktiv yüklərin kabellərindən ciddi şəkildə ayrı saxlayaraq ekranlanmış burulmuş cüt kabellərdən istifadə etməklə çəkin.
4. Torpaqlama potensialı dövrələrinin yaranmasının qarşısını almaq üçün kabel ekranını yalnız bir ucda şkaf gövdəsinin torpağına qoşun.
5. Həddən artıq sürətdən qorunma dövrəsini istismara verməzdən əvvəl sahə səs-küyü səviyyəsindən təhlükəsiz dərəcədə yuxarı kommutasiya həddi müəyyən etmək üçün işə salınma səviyyəsi potensiometrini osiloskop və ya siqnal generatorundan istifadə etməklə kalibrasiya edin.
