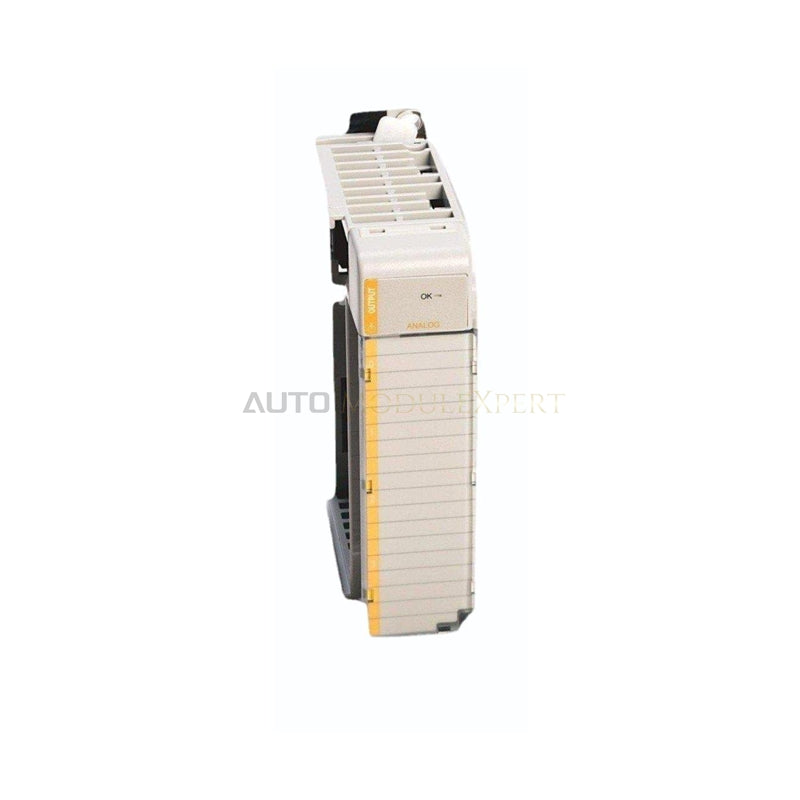

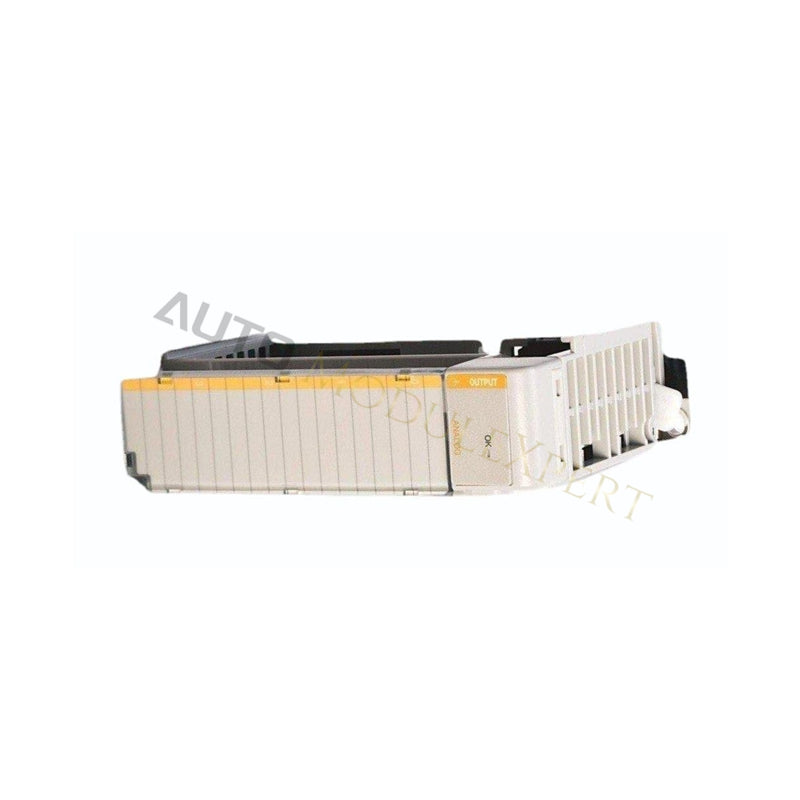

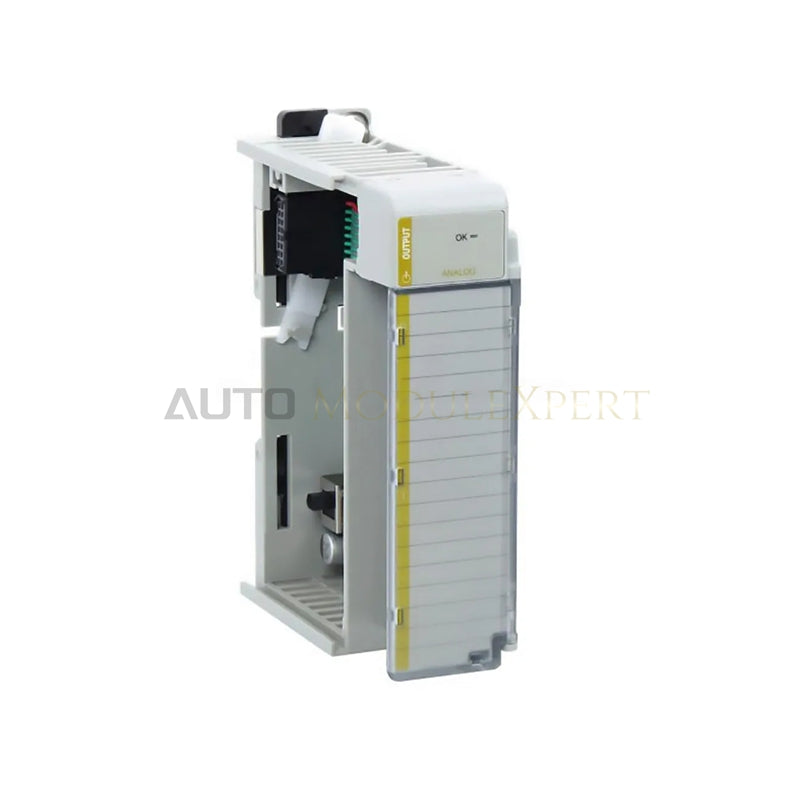

Allen-Bradley 1769-OF4CI CompactLogix analoq çıxış modulu
CompactLogix şəbəkələrində cərəyan siqnalına dəqiq nəzarət üçün konfiqurasiya edilmiş Allen-Bradley 1769-OF4CI (1769-OF4CI analoq çıxış modulu) birbaşa fiziki/elektrik icranı təmin edir.
Avadanlıq xüsusiyyətləri
| Parametr | Spesifikasiya |
|---|---|
| Model | 1769-OF4CI |
| Brend | Allen-Bradley |
| Mənşə | ABŞ |
| Çəki | 0.65 kq (1.44 funt) |
| Ölçülər | 118 x 35 x 87 mm (H x W x D) |
| İşləmə temperaturu | 0-dan +60 deg C-dək |
| Enerji sərfiyyatı | 5 VDC-də 145 mA, 24 VDC-də 120 mA (maksimum 2.68 W dissipasiya) |
| Çıxış kanalları | 4 diferensial, ayrı-ayrılıqda izolyasiya edilmiş kanal |
| Çıxış diapazonları | 0-dan 20 mA-dək, 4-dən 20 mA-dək (tam şkala: 0-dan 21 mA-dək, 3.2-dən 21 mA-dək) |
| Rezolyusiya | 16 bit (0.323 uA/bit) |
| Çevirmə sürəti | 110 ms (bütün kanallar) |
| Qeyri-xəttilik | +/-0.05% tam şkala |
| Yük empedansı diapazonu | Rezistiv: 0-dan 500 ohm-dək; induktiv: maks. 0.1 mH |
| Enerji təchizatı məsafə reytinqi | 8 modul |
| İzolyasiya gərginliyi | Kanal-kanal / kanal-şin: 1 dəqiqə ərzində 500 VAC və ya 710 VDC |
Arxa panel şininin rabitə sürəti və deterministikliyi
Allen-Bradley 1769-OF4CI bütün 4 ayrı-ayrılıqda izolyasiya edilmiş analoq kanalda 110 ms-lik çevirmə dövrü ərzində deterministik məlumat yenilənməsini təmin etmək üçün CompactLogix arxa panelinə birbaşa qoşulur. Daxili 16 bitlik DAC sxemi rəqəmsal idarəetmə sözlərini — xam/mütənasib qiymətlər, mühəndislik vahidləri və ya tam şkalanın faizi formatında — analoq dövrə cərəyanlarına çevirir. Arxa panel şininin rabitə sürəti 8 modula qədər məsafə reytinqinə malik lokal genişləndirmə rəflərində qorunur, proqram təminatının fleş uyğunluğu isə MicroLogix 1500 və CompactLogix prosessorları ilə sinxronlaşdırılmış əməliyyat vaxtlamasına zəmanət verir.
Tez-tez verilən suallar
S: Ayrı-ayrı kanal-kanal qalvanik izolyasiya sistemin bütövlüyünü necə qoruyur?
C: Hər bir çıxış kanalında müstəqil 500 VAC / 710 VDC izolyasiya baryerləri mövcuddur. Bunlar sahə dövrələrinin torpaqlarını bir-birindən və arxa paneldən ayıraraq paylanmış idarəetmə naqillərində ümumi rejimli səs-küyü və torpaq dövrələrini zəiflədir.
S: 1769-OF4CI modulunu işə salarkən və ya dəyişdirərkən sahədə kalibrləmə tələb olunur?
C: Sahədə kalibrləmə tələb olunmur; zavod kalibrləmə parametrləri daxili aparat dizaynı ilə daimi olaraq qorunur və qutudan çıxarıldığı andan etibarən göstərilən əməliyyat dəqiqliyinə zəmanət verir.
Sahədə quraşdırma təlimatları
Modulu DIN rels konstruksiyasından quraşdırmazdan və ya çıxarmazdan əvvəl sistemin arxa panel enerji təchizatını və xarici dövrə təchizatı mənbələrini ayırın. Modulu 35 mm-lik DIN relsinə və ya panel altlığının üzərinə bərkidin və arxa panel konnektorunun bitişik yuvaya möhkəm kilidləndiyinə əmin olun. Sahə cərəyan dövrələrini ən azı 90 deg C üçün reytinqə malik 22-dən 14 AWG-dək bərk və ya 22-dən 16 AWG-dək çoxdamarlı mis naqillərlə kabelləşdirin. Elektromaqnit sahə əlaqəsini zəiflətmək üçün analoq cərəyan çıxışı xətlərini yüksək gərginlikli AC naqillərindən və mühərrik ötürücülərindən uzaqda yerləşən, ayrıca torpaqlanmış ekranlı burulmuş cüt kabellərlə çəkin.
