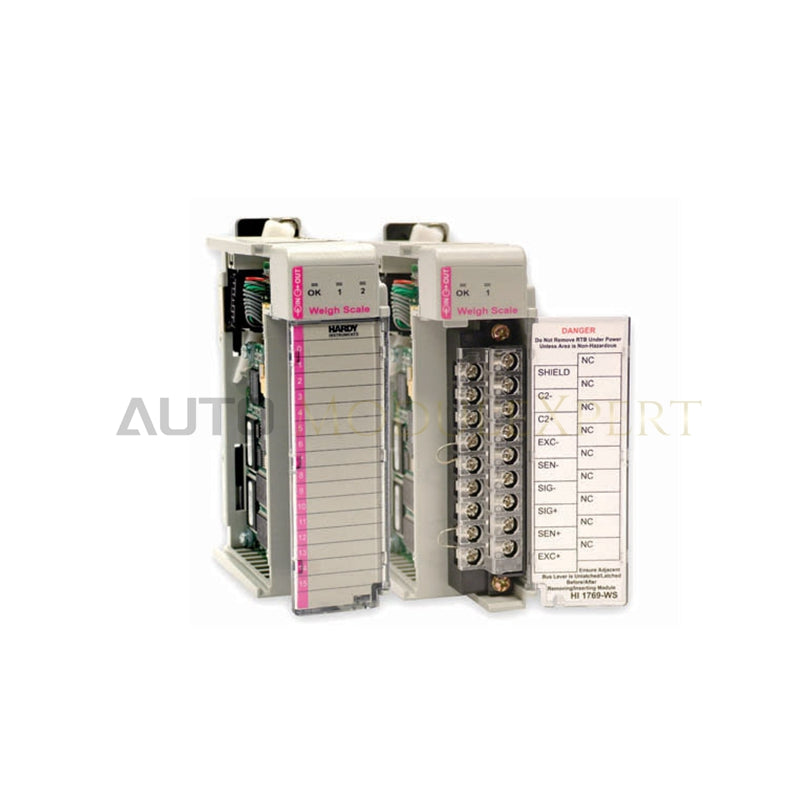

Allen-Bradley HI1769-WS CompactLogix Çəki Ölçmə Modulu
Allen-Bradley HI1769-WS həmçinin 1769-WS Çəki Ölçmə Modulu kimi kataloqlaşdırılır və CompactLogix kontroller platformalarında yük hüceyrəsi siqnallarının şərtləndirilməsi və tenzometr siqnallarının rəqəmsallaşdırılması üçün nəzərdə tutulmuş xüsusi aparat komponenti kimi fəaliyyət göstərir. Bu təkkanallı modul tenzometrli yük hüceyrələrindən gələn millivolt siqnallarını xarici ötürücü avadanlıqdan yan keçərək birbaşa kontrollerin arxa panelində yüksək ayırdetməli tamədədli və sürüşkən vergüllü çəki registrlərinə çevirir.
Aparat xüsusiyyətləri
| Parametr | Spesifikasiya |
|---|---|
| Model | HI1769-WS (1769-WS) |
| Brend | Allen-Bradley / Hardy Instruments |
| Mənşə | Amerika Birləşmiş Ştatları |
| Çəki | 0.26 kq (0.56 funt) |
| Ölçülər | 87 mm x 118 mm x 70 mm (D x H x W) |
| İşləmə temperaturu | 0–60 dərəcə C (32–140 dərəcə F) |
| Enerji sərfiyyatı | < 0.5 A @ 5 VDC arxa panel enerjisi |
| Giriş siqnalı | -0.3 mV-dan +15.3 mV DC-yə qədər, əlavə olaraq +5 VDC sensor xətti |
| Qidalandırma gərginliyi | +5 VDC |
| Daxili ayırdetmə | 1:8,388,608 (20 bitlik A/D çevirmə) |
| Çevirmə tezliyi | Saniyədə 100 yenilənmə |
| Ümumi rejim siqnallarının zəiflədilməsi | 60 Hz-ə qədər tezliklərdə minimum 100 dB |
| Titrəmə siqnallarının zəiflədilməsi | 5 seçilə bilən pillədə 0.25 Hz və yuxarı WAVERSAVER |
| Yük hüceyrələrinin dəstəklənməsi | 4 ədədə qədər 350 ohmlu yük hüceyrəsi |
Arxa panel şini ilə kommunikasiya və tenzometr siqnallarının emalı
Modul 100 çəki yenilənməsi/saniyə sürətinə qədər yüksək sürətli məlumat ötürülməsini təmin etmək üçün birbaşa 1769 Compact I/O arxa panel şininə qoşulur. Daxili siqnal şərtləndirməsində 0.25 Hz-dən yuxarı mexaniki səs-küyü aradan qaldırmaq üçün WAVERSAVER titrəmə zəiflətmə filtrasiyası ilə yanaşı C2 elektron kalibrləmə alqoritmlərindən istifadə olunur. Arxa paneldən enerji sərfiyyatı 5 VDC-də 0.5 A-dan aşağı qalır, daxili diaqnostika prosedurları isə dinamik dozalama və doldurma əməliyyatları zamanı ölçmənin sabitliyini qorumaq üçün yük hüceyrəsinin qidalandırma cərəyanını, sensor gərginliyi səviyyələrini və kanalın bütövlüyünü fasiləsiz izləyir.
Tez-tez verilən suallar
S: Tək bir HI1769-WS modulu neçə yük hüceyrəsini qidalandıra və emal edə bilər?
C: Tək modul paralel qoşulmuş dörd ədədə qədər 350 ohmlu tenzometrli yük hüceyrəsi üçün 5 VDC qidalandırma və siqnal emalı təmin edir.
S: Fiziki sınaq çəkilərindən istifadə etmədən modulu kalibrləmək mümkündürmü?
C: Bəli. Modul C2 sertifikatlı yük hüceyrələrində zavodda saxlanılan kalibrləmə məlumatlarını sahə naqilləri vasitəsilə birbaşa oxuyan Hardy C2 elektron kalibrləməsini dəstəkləyir və bununla sınaq çəkilərinə ehtiyacı aradan qaldırır.
S: Mexaniki istehsalat vibrasiyasının çəki göstəricilərini pozmasının qarşısını hansı mexanizm alır?
C: Modul 0.25 Hz-ə qədər tezliklərdə mexaniki vibrasiya səs-küyünü istifadəçi tərəfindən konfiqurasiya edilə bilən 5 pillə üzrə boğan, seçilə bilən WAVERSAVER rəqəmsal filtrləmə texnologiyasını özündə birləşdirir.
Sahədə quraşdırma təlimatları
Modulu standart 35 mm DIN relsinə quraşdırın və ya M4 bərkidicilərindən istifadə etməklə şkafın arxa panelinə sabitləyin. Dil-yiv tipli yan konnektorları bitişik CompactLogix moduluna möhkəm yerləşdirin və arxa panelin kilidləmə qolunu işə salın. Tenzometr siqnal naqillərini yüksək gərginlikli AC kabellərindən, dəyişən tezlikli ötürücülərdən və güclü induktiv avadanlıqdan təcrid olunmuş ekranlı, burulmuş cüt naqilli kabeldən istifadə etməklə çəkin. 100 dB ümumi rejim siqnallarının zəiflədilməsi əmsalını qorumaq üçün kabel ekranını modulun klemens blokunda və ya birləşmə qutusunda birnöqtəli sistem torpaqlamasına qoşun. Şkafdakı ətraf mühitin işləmə temperaturunun 0–60 dərəcə C arasında, nisbi rütubətin isə kondensasiya olmayan şəraitdə 5–95% aralığında qalmasını təmin edin.
