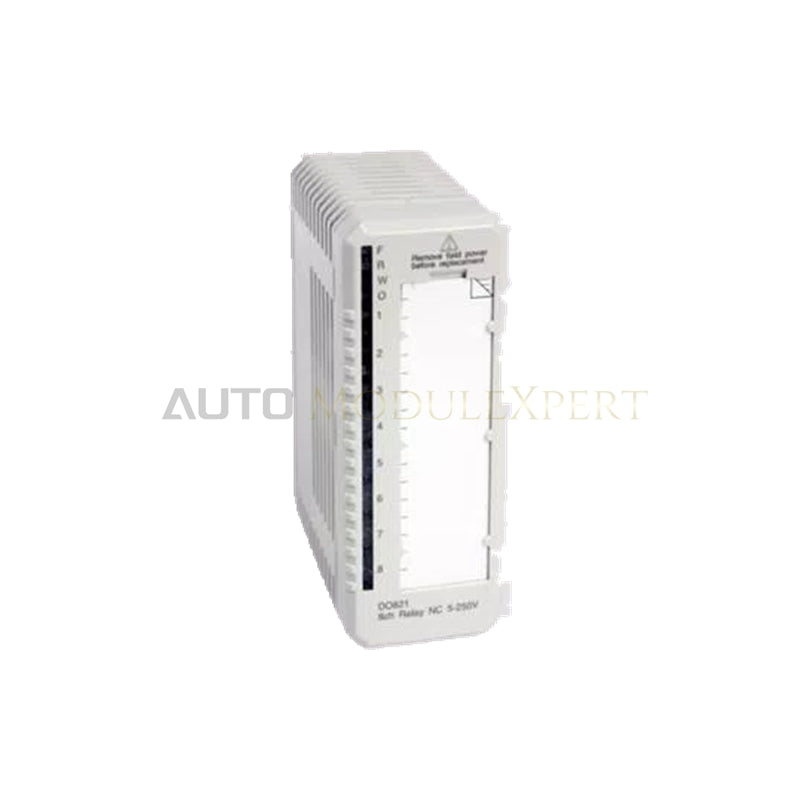

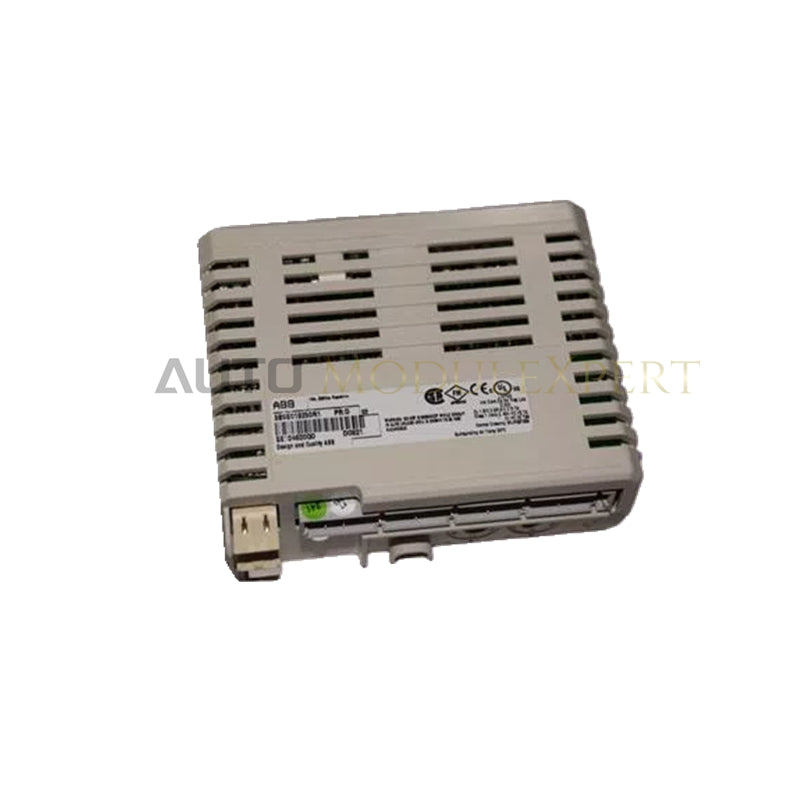

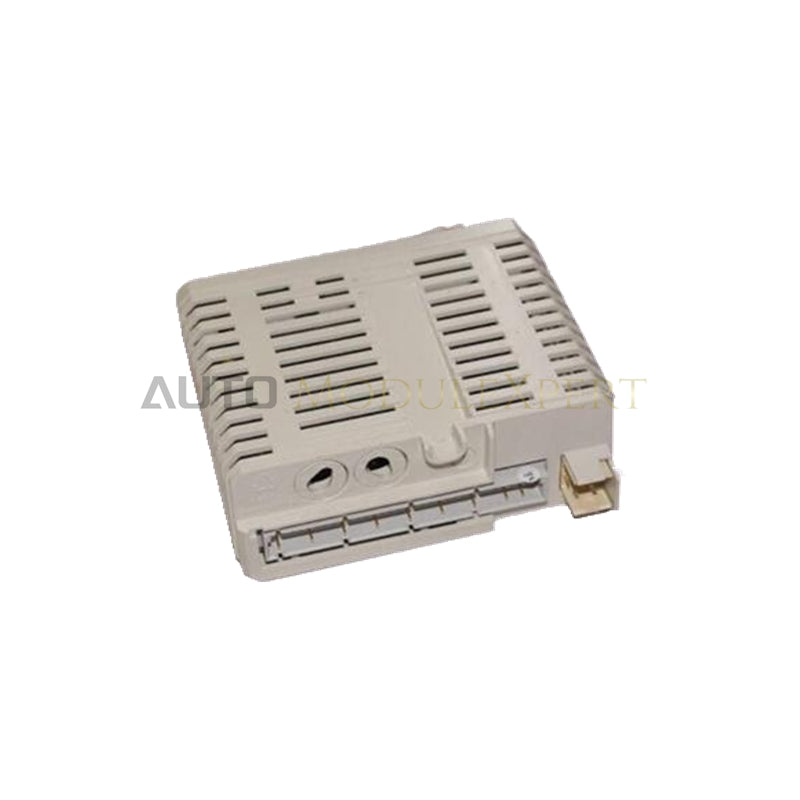

ABB DO821 3BSE013250R1 S800 I/O rəqəmsal çıxış modulu
ABB S800 I/O aparat qurğularında yüksək sürətli rəqəmsal işə salma üçün konfiqurasiya edilmiş ABB DO821 3BSE013250R1 və kataloqda DO821 rəqəmsal çıxış modulu kimi qeyd olunan bu qurğu birbaşa fiziki və elektrik icrasını təmin edir. Qurğu interfeysi daxili sahə şini idarəetmə məntiqini 32 diskret 24 VDC tranzistor çıxışına çevirir və rele kontaktlarının aşınması olmadan sahə aktuatorları üçün deterministik kommutasiyanı mümkün edir.
Aparat spesifikasiyaları
| Parametr | Spesifikasiya |
|---|---|
| Model | DO821 (3BSE013250R1) |
| Brend | ABB |
| Mənşə | İsveç / İsveçrə |
| Çəki | 0.18 kg |
| Ölçülər | 119 mm x 45 mm x 102 mm |
| İşləmə temperaturu | 0 to +55 deg C |
| Güc itkisi | 3 W |
| Kanalların sayı | 32 tranzistor çıxışı |
| Çıxış gərginliyi | 24 VDC nominal |
| Maksimum çıxış cərəyanı | Hər kanal üçün 0.5 A |
| ModuleBus cərəyan sərfi | +5 VDC: ~100 mA; +24 VDC: ~50 mA |
| Nominal izolyasiya gərginliyi | 50 V |
| Dielektrik sınaq gərginliyi | 500 VDC |
| Diaqnostika | Ön panel LED-ləri: Nasazlıq (F), İşləmə (R), OSP, kanal statusu |
| Mühafizə sinfi | IP20 (IEC 60529) |
Arxa panel şini rabitəsinin sürəti və sistem bütövlüyü
DO821 interfeysi ABB ModuleBus sistemi üzərindən işləyir və yüksək sürətli arxa panel şini rabitəsini, eləcə də kanalların siklik yenilənmə tezliklərini qoruyur. İkili enerji təchizatı strukturu ilə işləyən daxili mikro-məntiq +5 VDC ModuleBus xəttindən təxminən 100 mA, +24 VDC şin xəttindən isə 50 mA cərəyan sərf edir. İnteqrasiya edilmiş galvanik kanal-sistem izolyasiyası (500 VDC dielektrik sınaq gərginliyi üçün nominal) sahədəki induktiv yüklərdən yaranan keçici səs-küyün arxa panel məntiqinə yayılmasını məhdudlaşdırır. Bundan əlavə, daxili nəzarət dövrələri çıxış vəziyyətlərini fasiləsiz yoxlayır və ModuleBus rabitəsinin pozulması və ya sistem aparat xətaları aşkar edildikdə kanalları əvvəlcədən müəyyən edilmiş təhlükəsiz iş parametrlərinə keçirir.
Tez-tez verilən suallar
S: Hansı modul sonlandırma qurğuları (MTU) DO821-in quraşdırılmasını dəstəkləyir?
C: DO821 TU830 və TU832 daxil olmaqla standart S800 MTU-larına birbaşa qoşulur. Bu qurğular sahə naqillərinin sonlandırılmasını və arxa panel ModuleBus marşrutlaşdırmasını idarə edir.
S: Sistem enerjili vəziyyətdə qalarkən DO821-dəki kanalları isti dəyişdirmək mümkündürmü?
C: İsti dəyişdirmə ikiqat ModuleBus dəstəyinə malik uyğun MTU tələb edir. Yerli təhlükəli zona təhlükəsizlik prosedurlarına riayət edildiyi halda dəyişdirmə enerji altında həyata keçirilə bilər.
Sahədə quraşdırma təlimatları
DO821 modulunu MTU yuvasına daxil etməzdən və ya oradan çıxarmazdan əvvəl sahə siqnal xətlərinin və arxa panel enerji təchizatının tam izolyasiya edildiyinə əmin olun. Modul korpusunu MTU bələdçiləri ilə şaquli şəkildə hizalayın və mexaniki kilidləmə dili tam oturaraq möhkəm ModuleBus terminal kontaktını təmin edənədək bərk itələyin.
İnduktiv birləşmənin qarşısını almaq üçün bütün 24 VDC sahə çıxış kabellərini yüksək gərginlikli AC elektrik xətlərindən uzaqda, ayrıca naqil kanallarında marşrutlaşdırın. DIN relsinin montaj konstruksiyasını birbaşa yerli torpaqlama şinasına birləşdirin və adekvat EMC ekranlaması üçün torpaqlama birləşmə müqavimətinin 1 Ohm-dan aşağı qalmasını təmin edin.
