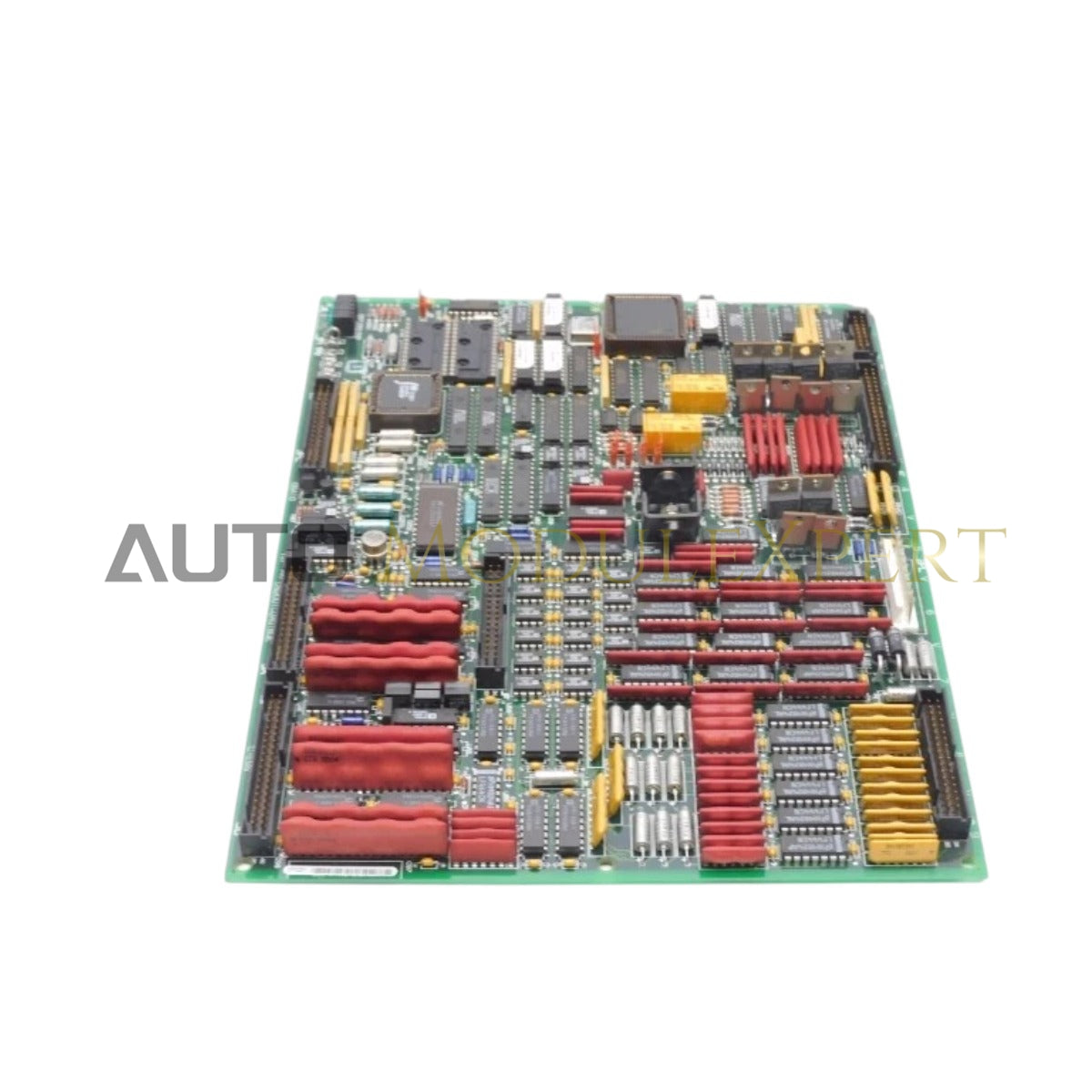

General Electric DS200TCQAG1BGE, həmçinin DS200TCQA Analog Giriş/Çıxış Kartı kimi kataloqlanır, Mark V Speedtronic türbin idarəetmə sistemlərində yüksək dəqiqlikli siqnal emalı və məlumatların toplanması üçün xüsusi aparat komponenti kimi fəaliyyət göstərir. Bu modul analoqdan rəqəmə siqnal çevrilməsinin birbaşa fiziki/elektrik icrasını təmin edir və sahə sensorları ilə sistem prosessor avtobusu arasında kritik interfeys rolunu oynayır.

Aparat Xüsusiyyətləri

4-20 mA HART Dövrə Protokolu və Siqnal Bütövlüyü

DS200TCQAG1BGE 4-20 mA HART dövrə protokolunu dəstəkləyən xüsusi analoq giriş kanalları ilə etibarlı proses idarəetməsini təmin edir. Bu kanallar yüksək impedanslı girişlərlə hazırlanıb ki, ölçmə dövrəsində yüklənmə effektini minimuma endirsin və sahə ötürücülərindən uzaq məsafədə siqnal ötürülməsində dəqiqliyi təmin etsin. Kart yüksək gərginlikli türbin mühitlərində yayğın olan elektromaqnit müdaxilələrini azaltmaq üçün qabaqcıl filtrasiya üsullarından istifadə edir. Kanaldan-kanaala izolyasiyanı qoruyaraq, modul tor dövrlərini önləyir və bir siqnal dövrəsindəki səs-küyün qonşu kanalların məlumat toplanmasına təsir etməsinin qarşısını alır.

Tez-tez Verilən Suallar

S: DS200TCQAG1BGE idarəetmə sistemi işləyərkən dəyişdirilə bilərmi?

C: Xeyr. Mark V arxitekturası canlı modul əlavə etmə və ya çıxarmağı dəstəkləmir. Elektrik qısaqapanmalarının və ya arxa panel konnektor pinlərinin zədələnməsinin qarşısını almaq üçün idarəetmə rəfi tamamilə enerjidən kəsilməlidir.

S: Analoq girişlərdə siqnal sürüşməsini necə aradan qaldırmalıyam?

C: Siqnal sürüşməsi adətən sistem kalibrləmə proseduru ilə idarə olunur. Sahə naqillərinin düzgün qorunmasını və qoruyucunun yalnız müəyyən edilmiş ümumi nöqtədə torpaqlanmasını təmin edin ki, səs-küy səbəbli sürüşmə qarşısı alınsın. Kalibrləmədən sonra sürüşmə davam edərsə, bu, giriş tamponunda aparatın köhnəlməsinin göstəricisi ola bilər.

Sahə Quraşdırma Təlimatları

1. Mark V kabinetini söndürün və quraşdırmaya başlamazdan əvvəl voltmetr vasitəsilə sistemin enerjidən kəsildiyini təsdiqləyin.
2. VME rəfin yuvasını qısaqapanmaya və ya kartın düzgün yerləşməsinə mane ola biləcək toz, kir və metal hissəcikləri üçün yoxlayın.
3. DS200TCQAG1BGE kartını diqqətlə kart bələdçiləri ilə hizalayın və konnektorların arxa panelə tam oturması üçün ön panelə bərabər və möhkəm təzyiq tətbiq edin.
4. Kartı ön panelin quraşdırma vintləri ilə möhkəmlədin ki, düzgün şassi torpaqlaması təmin olunsun.
5. Sahə ölçü cihazlarını təyin olunmuş terminal bloklarına qoşun, 4-20 mA dövrə polaritesinin düzgün olduğunu və siqnal qoruyucularının şassi torpaq avtobusu ilə birləşdirildiyini yoxlayın ki, səs-küyün qarşısı maksimum alınsın.
6. Enerji verildikdə, sistem diaqnostik LED-lərini izləyin; sabit işləmə vəziyyəti kartın uğurla işə düşdüyünü və əsas prosessorla əlaqə qurduğunu göstərir.
