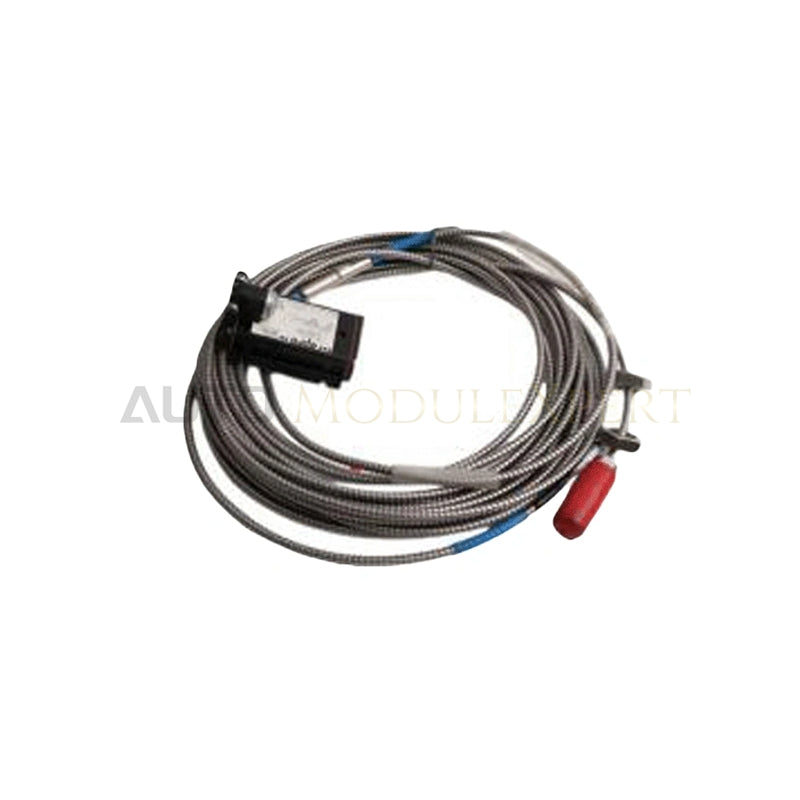

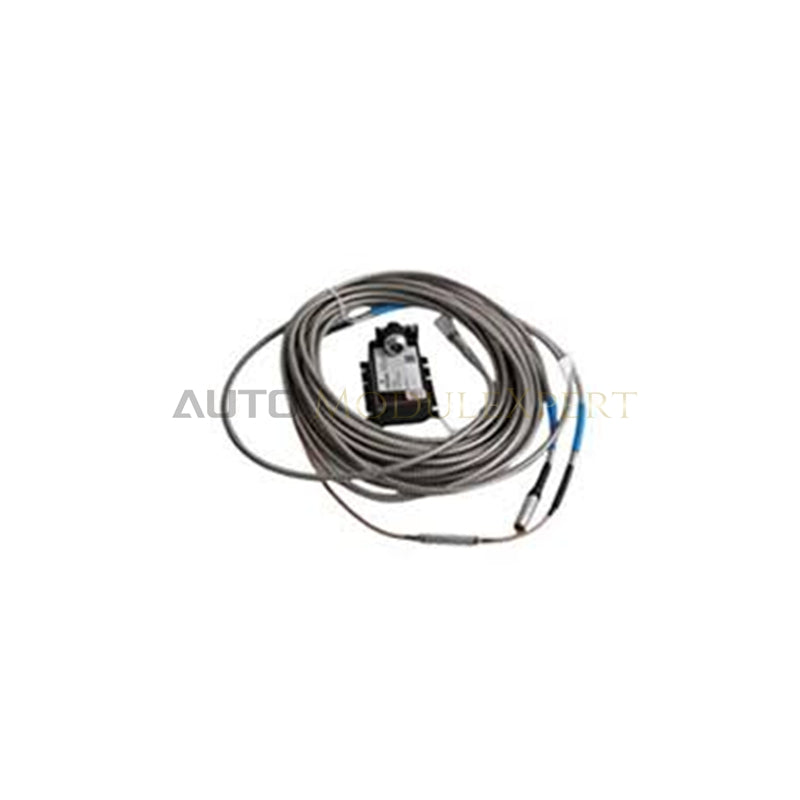

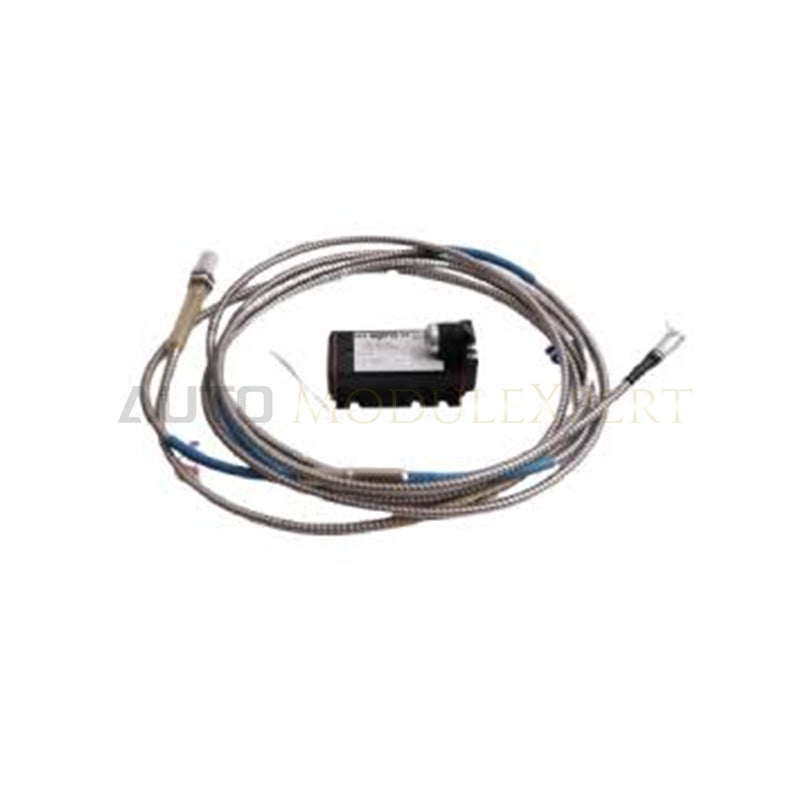

EPRO CON011/916-200 Burulğan cərəyanı siqnal çeviricisi

EPRO CON011/916-200, həmçinin CON011 burulğan cərəyanı siqnal çeviricisi kimi kataloqlaşdırılır və MMS6000 və AMS6500 maşın monitorinq platformalarında siqnalın şərtləndirilməsi və analoq gücləndirilməsi üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.

Aparat xüsusiyyətləri

Burulğan cərəyanı zondunun miqyaslandırılması və aralıq gərginliyinin yoxlanması

CON011/916-200 siqnal çeviricisi uyğun PR6422-dən PR6426-ya qədər burulğan cərəyanı sensor zəncirlərində burulğan cərəyanı zondunun dəqiq miqyaslandırılmasını qorumaq üçün yüksək tezlikli siqnal emalını həyata keçirir. Xam yüksək tezlikli impedans dəyişikliklərini kalibrlənmiş analoq gərginlik çıxışlarına (-4 VDC-dən -20 VDC-yə qədər) çevirərək modul quraşdırma zamanı real vaxt rejimində aralıq gərginliyini yoxlamağa və dəqiq fiziki məsafə əsaslarını təyin etməyə imkan verir. Daxili siqnal filtr şəbəkələri çoxsaylı zondlu turbomaşınların podşipnik korpuslarında çarpaz müdaxilə və ekranlama problemlərini aradan qaldırır, bununla da keçici rotor dinamikasının və 20000 Hz-ə qədər yüksək sürətli vibrasiya impulslarının amplituda itkisi və faza gecikməsi olmadan mərkəzi monitorinq sistemlərinə ötürülməsini təmin edir.

Tez-tez verilən suallar

S: CON011/916-200 çeviricisinin qalxma müddəti yüksək sürətli maşınların monitorinqinə necə təsir edir?

C: 15 us-dən az qalxma müddəti çeviriciyə sürətli keçici hadisələri, dinamik sürət dəyişikliklərini və 20000 Hz-ə qədər yüksək tezlikli əsas impuls siqnallarını diaqnostik monitorinq dövrələrində siqnal təhrifinə və ya faza gecikməsinə səbəb olmadan izləməyə imkan verir.

S: CON011/916-200 çeviricisi birbaşa maşın korpusunun yaxınlığındakı sahə şəraitində quraşdırıla bilərmi?

C: Bəli. IP65 mühafizəli korpus tozdan və aşağı təzyiqli su şırnaqlarından tam qorunma təmin edir və -30-dan +100 dərəcə C-yə qədər işləmə temperaturu diapazonunda sensorların yaxınlığında birbaşa sahə quraşdırılmasına imkan yaradır.

Sahə quraşdırılması üzrə təlimatlar

CON011/916-200 modulunu standart avadanlıqdan istifadə edərək aralıq panelə və ya korpus kronşteyninə möhkəm bərkidin və kabelin dartılmadan qorunması üçün kifayət qədər mexaniki boşluq saxlayın. Ətraf mühitin işləmə şəraitinin -30-dan +100 dərəcə C-yə qədər spesifikasiyaya uyğun olduğunu yoxlayın.

Zondun uzatma kabellərini IP65 mühafizəli kabel keçidlərindən keçirilmiş ekranlanmış, burulmuş cüt naqillərdən istifadə edərək sonlandırın. Torpaq dövrəsi səs-küyünün qarşısını almaq üçün kabel ekranını şkafın girişindəki sonlandırma blokunda birnöqtəli qoruyucu torpaqlamaya qoşun, çeviricinin korpusunda isə ekranı üzən vəziyyətdə saxlayın. Monitorinq dövrəsini enerji ilə təmin etməzdən əvvəl sabit cərəyan qida mənbəyinin polaritetlərini və çıxış gərginliyi diapazonunun keçidlərini yoxlayın.
