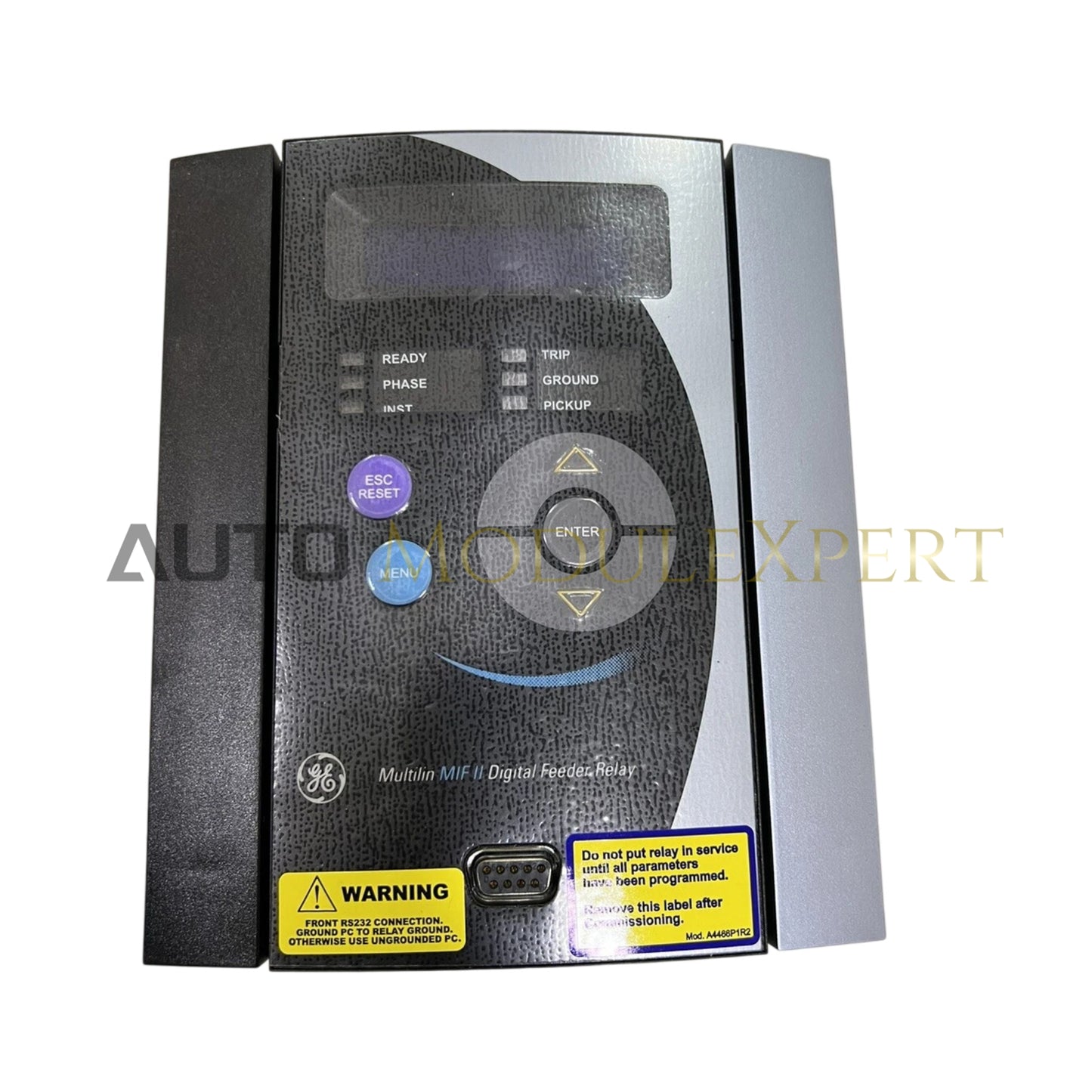

Elektrik paylama şəbəkələrində qidalandırıcı aşırı cərəyan qorunması və açar idarəsi üçün konfiqurasiya edilmiş GE Multilin MIFIIPI11E1RHI00 (MIF II Qidalandırıcı Qoruma Relyesi) faza və torpaq cərəyanının monitorinqi, trip loqikası və avtomatik yenidən bağlama funksiyaları üçün birbaşa fiziki/elektrik icra təmin edir.
Sonluq Analizi və Model Matrisi
Avadanlıq Texniki Xüsusiyyətləri
| Parametr | Texniki Xüsusiyyət |
|---|---|
| Model | MIFIIPI11E1RHI00 |
| Brend | GE Multilin |
| İstehsal Yeri | ABŞ |
| Çəki | 2.5 kq (5.5 lbs) |
| Ölçülər | Standart çıxarılan/panel montajlı qutu (235 x 267 x 184 mm) |
| İşləmə Temperaturu | -20-dən +60 dərəcə Selsi |
| Enerji İstehlakı | Nominal olaraq 10 W-dan az |
| Əlavə Güc Təchizatı | 110-dan 250 VDC / 110-dan 230 VAC (+/- 20%) |
| Faza Cərəyan Girişi | 1 A nominal ($I_n$) |
| Torpaq Cərəyan Girişi | 1 A nominal ($I_n$) |
| Sistem Tezliyi | 50/60 Hz (+/- 3 Hz) |
| Rəqəmsal Girişlər | 2 opto-izolyasiya edilmiş giriş |
| Çıxış Relyeləri | 6 proqramlaşdırıla bilən çıxış relyesi |
| Seriya Portları | Ön RS-232, Arxa izolyasiya edilmiş RS-485 |
| Əlaqə Protokolları | Modbus RTU |
| İstifadəçi İnterfeysi | 2 x 16 simvollu arxa işıqlı LCD və 5 düyməli klaviatura |
Proses İdarəetməsi və Əlaqə İnterfeysləri
MIF II qurğusu daxili dəqiq cərəyan transformatorları vasitəsilə faza və torpaq AC siqnallarını emal edərək istilik aşırı yüklənməsi, ani aşırı cərəyan və vaxt gecikməli aşırı cərəyan trip funksiyaları üçün həqiqi RMS dəyərlərini hesablayır. Daxili rəqəmsal siqnal emalı dövrələri, əlavə güc təchizatı relsləri və sahə cərəyan girişləri arasında kanal-kanal izolyasiyası güclü elektromaqnit müdaxilələrinə qarşı immunitet təmin edir. İzolyasiya edilmiş arxa RS-485 interfeysi vasitəsilə seriya əlaqəsi Modbus RTU protokolundan istifadə edərək DCS və SCADA şəbəkələri ilə uzaq inteqrasiya üçün imkan yaradır.
Tez-tez Verilən Suallar
S: Komissiyalaşdırma və texniki xidmət zamanı ön RS-232 portu necə istifadə olunur?
C: Ön panel RS-232 portu EnerVista M II quraşdırma proqramı işlədən PC ilə birbaşa nöqtədən-nöqtəyə əlaqə üçün qalvanik izolyasiya təmin edir. Bu, real vaxt telemetriya monitorinqi, nasazlıq dalğalarının əldə olunması və sahə proqram təminatının yenilənməsini mümkün edir.
S: Şəbəkə yenidən konfiqurasiya edilərkən ayar qrupları uzaqdan dəyişdirilə bilərmi?
C: Bəli, relye iki fərqli ayar qrupunu dəstəkləyir və bunlar klaviatura vasitəsilə yerli, həmçinin rəqəmsal giriş vəziyyəti və Modbus RTU əlaqə əmrləri ilə uzaqdan dəyişdirilə bilər.
Sahə Quraşdırma Təlimatları
- Mexaniki Quraşdırma: Relyeni standart montaj braketlərindən istifadə edərək paneldəki kəsik yerinə düz yerləşdirin. Üst və alt şassi soyutma kanalları ətrafında kifayət qədər ventilyasiya boşluğu təmin edin.
- Torpaq Bağlantısı: Arxa şassi torpaq vintini əsas stansiya torpaq şəbəkəsinə qısa, aşağı impedanslı hörülmüş mis lentlə birbaşa bağlayın (ən azı 4 mm²).
- CT Kablolama İzolyasiyası: İkincil cərəyan transformatoru çıxışlarını relye CT girişlərinə qoşmadan əvvəl qısaqapanma terminal bloklarına qoşun. Açıq dövrə CT təhlükələrinin qarşısını almaq üçün vintləri möhkəm sıxın.
- Seriya Kalkanlama: Arxa RS-485 magistralı üçün bükülmüş cütlü kalkanlı kabel istifadə edin. Kabel qalxanını əsas stansiya ucunda tək nöqtədə torpaqlayaraq torpaq dövrəsi cərəyanlarının yaranmasının qarşısını alın.
