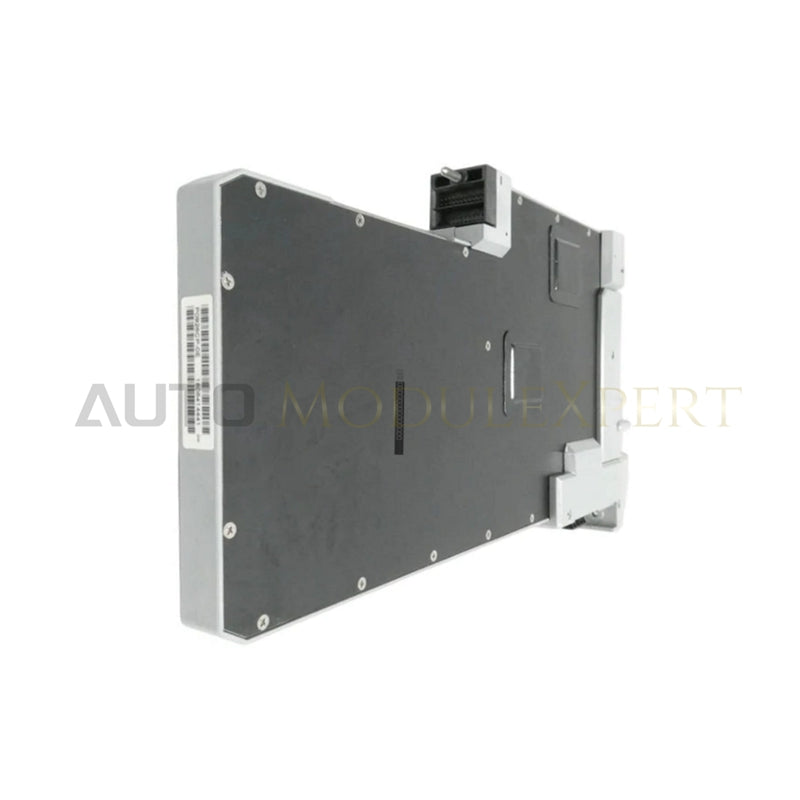

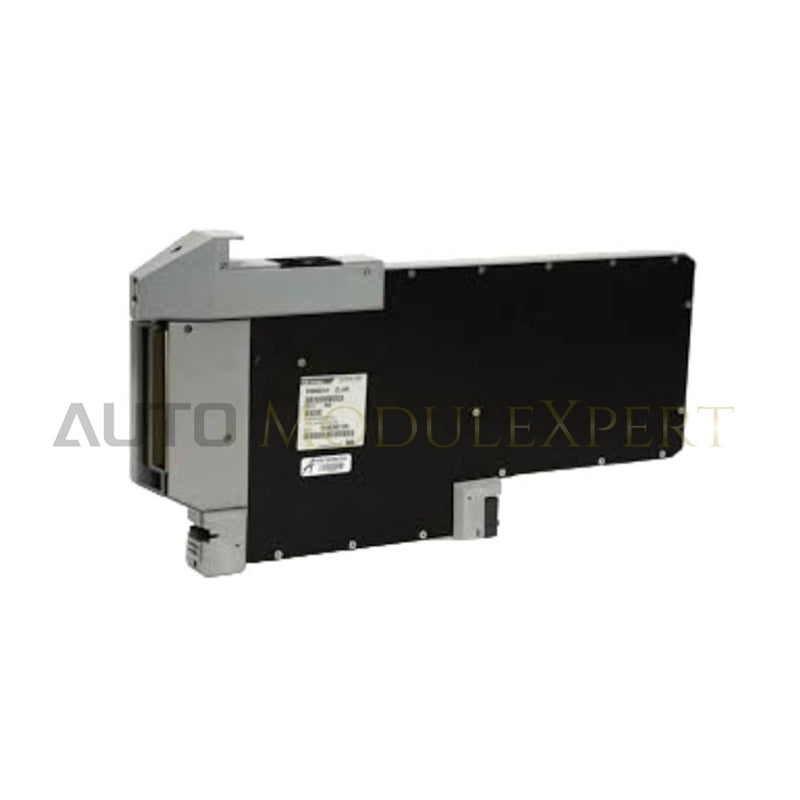

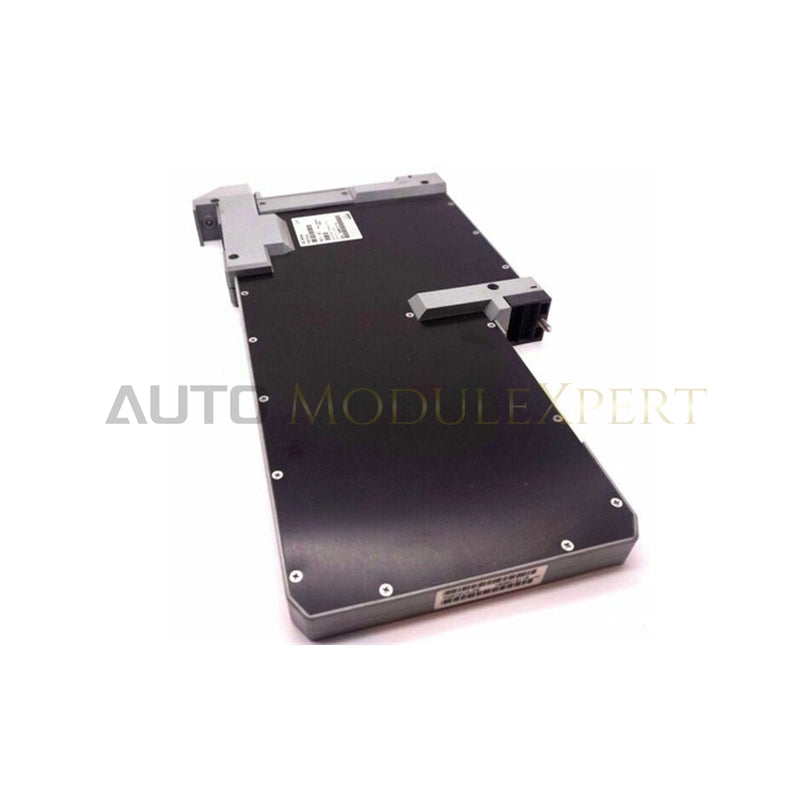

Foxboro P0913UTC P0913UU-OA Universal Transmitter Module

Foxboro P0913UTC / P0913UU-OA, həmçinin P0913UTC Universal Transmitter Module adı ilə kataloqlaşdırılır və Foxboro I/A Series paylanmış idarəetmə sistemlərində təzyiq, diferensial təzyiq və səviyyə ölçmələrinin emalı üçün xüsusi aparat komponenti kimi işləyir. Modul dəsti xam analoq cərəyan dövrələrini qəbul edir və zavod şəbəkələri boyunca yüksək dəqiqlikli sensor məlumatlarını əldə etmək üçün onların üzərinə rəqəmsal rabitə çərçivələri əlavə edir.

Sonluqların izahı və model cədvəli

Cütləşdirilmiş aparat alt sistemi ölçmə və qoşulma işlərini xüsusi lövhələr arasında bölüşdürür:

• P0913UTC: Rəqəmsal çevrilməyə və sistem rabitəsinə nəzarət edən əsas siqnal emalı interfeysi kimi işləyir.
• P0913UU-OA: Sahə naqillərinin qoşulmalarını və dövrə enerji təchizatının marşrutlaşdırılmasını idarə edən xüsusi qoşulma yığımı kimi işləyir.

Aparat xüsusiyyətləri

Kanallar arası izolyasiya və 4-20 mA HART dövrə protokolları

Daxili dövrə sxemlərinə qoşulmuş sahə ötürücüləri ilə mərkəzi idarəedicinin arxa şini arasında ümumi rejimli gərginlik sıçrayışlarının və torpaq dövrələrinin ötürülməsinin qarşısını alan galvanik kanallar arası izolyasiya baryerləri daxildir. 4-20 mA HART dövrə protokollarını tam dəstəkləyən qurğu əsas analoq proses dəyişənlərini və ikinci dərəcəli rəqəmsal diaqnostika məlumatlarını eyni burulmuş cüt naqil vasitəsilə eyni vaxtda emal edir. Bu quruluş ölçmələrin sabitliyinə zəmanət verir və uzun sənaye ötürmə məsafələrində siqnalın təhrif olunmasının qarşısını alır.

Tez-tez verilən suallar

S: Dövrə aktiv şəkildə izlənərkən qəfil elektrik kəsintilərinə modul necə reaksiya verir?

C: Əsas təchizat gərginliyi azaldıqda daxili aparat taymerləri dəyişkən registrləri dərhal sıfırlayır, çıxış drayverləri isə ötürücünün səhvən həyəcanlanmasının qarşısını almaq üçün təhlükəsiz, yüksək impedanslı vəziyyətə keçir.

S: Bütün idarəedici rəfini enerjisiz qoymadan qoşulma lövhəsini dəyişdirmək mümkündürmü?

C: Qoşulma yığımını işlək vəziyyətdə dəyişdirmək arxa şininin reviziya səviyyəsindən asılıdır; şin rabitəsində nasazlıqların qarşısını almaq üçün texniklər hər hansı aparat komponentini çıxarmazdan əvvəl slot səviyyəsində enerji izolyasiyasının aktiv olduğunu yoxlamalıdırlar.

Sahədə quraşdırma qaydaları

Mühəndislər quraşdırma zamanı ciddi fiziki və elektrik prosedurlarına əməl etməlidirlər:

1. Modul yığımını mühafizəli sənaye idarəetmə şkafının içindəki torpaqlanmış montaj lövhəsinə möhkəm bərkidin və arxa şin konnektorunun kontaktları ilə düzgün düzləndiyinə əmin olun.
2. Elektromaqnit maneələri aradan qaldırmaq üçün aşağı gərginlikli siqnal kabellərini xüsusi metal borulardan keçirin və onları yüksək gərginlikli dəyişən cərəyan xətlərindən və inverter ötürücülərindən ciddi şəkildə ayrı saxlayın.
3. Siqnal bütövlüyünü qorumaq üçün ekranlı kabellərin bütün drenaj naqillərini aşağı impedanslı metal sıxaclarla birbaşa şkafın nəzərdə tutulmuş torpaqlama şininə qoşun.
4. Sistem enerji təchizatını işə salmazdan əvvəl bütün terminal bloklarının vintlərinin istehsalçının spesifikasiyalarına uyğun dəqiq sıxıldığını yoxlayın.
