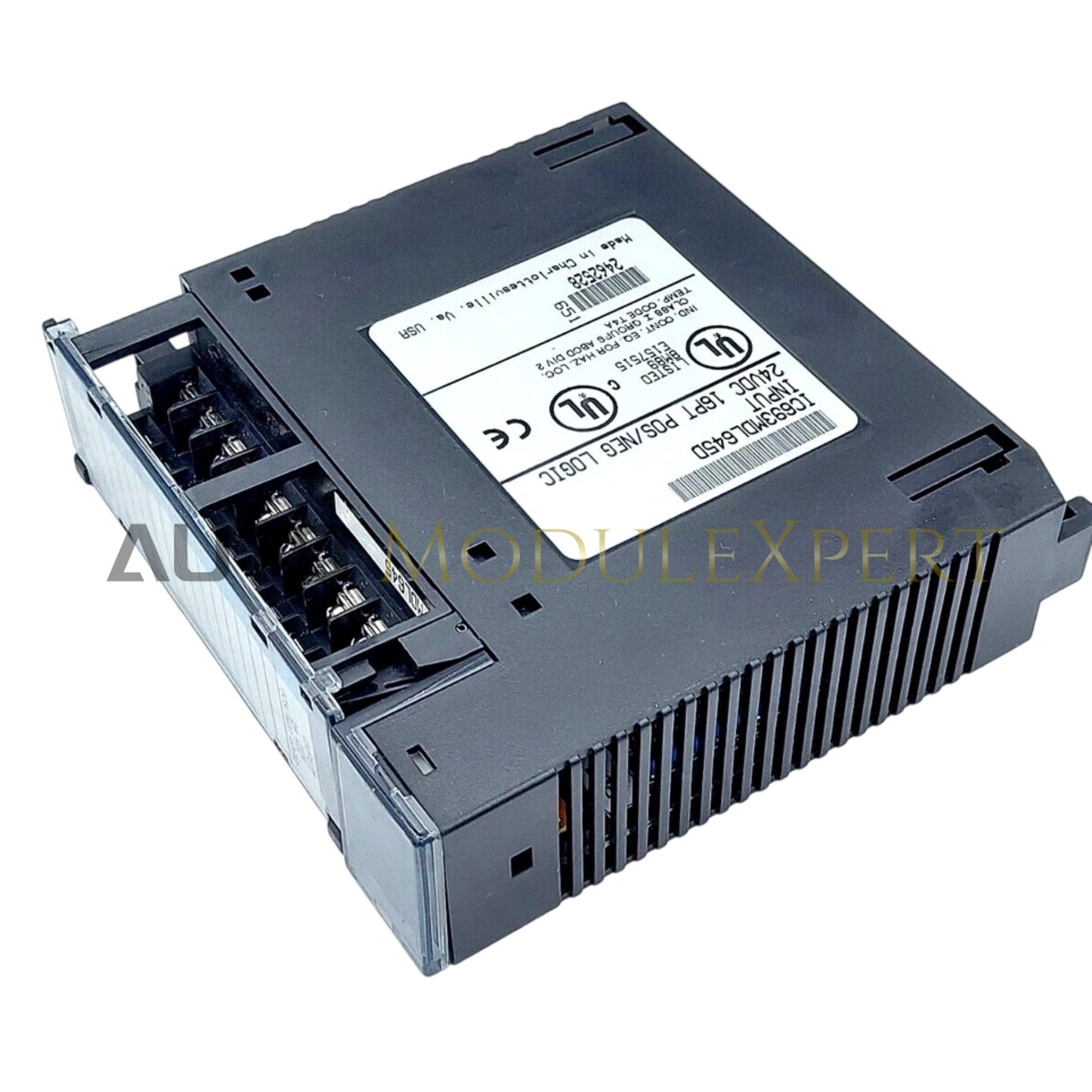

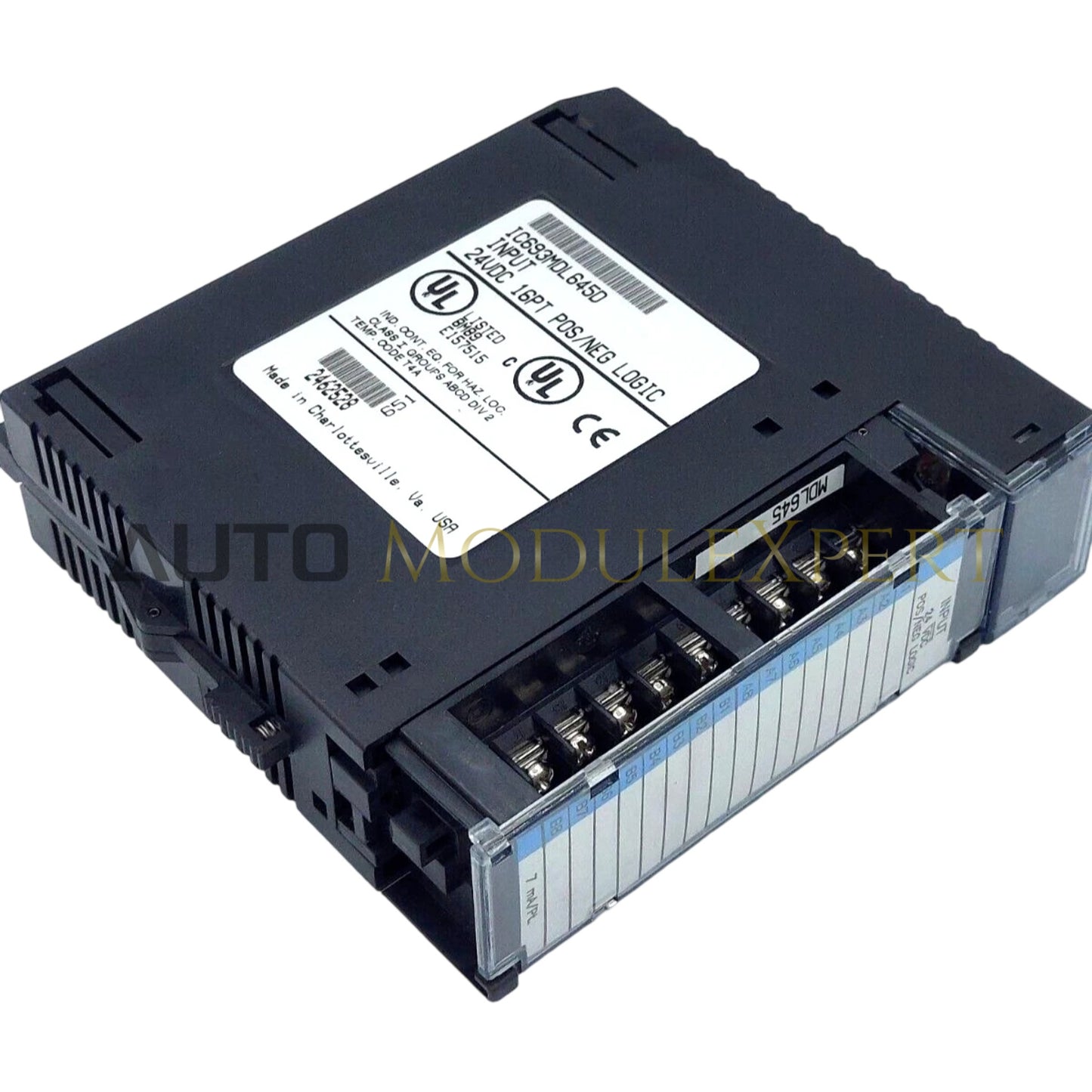

GE Series 90-30 PLC sistemlərində diskret siqnalın aşkarlanması üçün konfiqurasiya edilmiş GE C693MDL645D (C693MDL645D Giriş Modulu) 24 VDC sahə cihazı vəziyyətinin birbaşa fiziki/elektrik icrasını təmin edir.
Texniki Xüsusiyyətlər
| Parametr | Spesifikasiya |
|---|---|
| Model | C693MDL645D |
| Brend | GE |
| İstehsal Yeri | ABŞ |
| Çəki | 0.64 lbs (0.29 kq) |
| Ölçülər | Standart GE Series 90-30 modul form faktoru |
| İşləmə Temperaturu | 0-dan 60 dərəcə Selsiyə qədər |
| Enerji İstehlakı | 24 VDC nominal (nöqtə başına 7.0 mA giriş cərəyanı) |
| Məhsul Ailəsi | Series 90-30 |
| Modul Növü | Diskret Giriş Modulu |
| Giriş Nöqtələri | 16 nöqtə |
| İşləmə Gərginliyi | 24 VDC |
| Giriş Loqikası | Müsbət/Mənfi (Sink/Source) |
| Status Göstəricisi | Ön panel LED göstəriciləri |
Deterministik Şəbəkələr və Arxa Plan Kommunikasiya Sürəti
C693MDL645D diskret giriş kartı GE Series 90-30 arxa planı ilə interfeys quraraq 16 nöqtəli loqik vəziyyətlərini birbaşa CPU skan tamponuna ötürür. Aparat optokuplerləri qalvanik səs-küy filtrasiyası təmin edir, sahə açarlarının sürətli keçidləri zamanı deterministik arxa plan avtobusu kommunikasiya sürətini qoruyur. Onboard firmware flash uyğunluğu Series 90-30 rəf platformalarında I/O sıxlığının ardıcıl miqyaslanmasını və arxa plan ünvan xəritələşməsini təmin edir, skan dövrü gecikməsi yaratmadan.
Tez-tez Verilən Suallar
S: C693MDL645D modulu həm müsbət (sinkinq), həm də mənfi (sorsinq) sahə naqil loqikasını dəstəkləyirmi?
C: Bəli. 16 giriş nöqtəsi iki istiqamətli optokupler sxemi ilə dizayn olunub, müsbət və ya mənfi loqika sahə bağlantıları üçün konfiqurasiya edilə bilər.
S: C693MDL645D modulu Series 90-30 baz platasına enerji verildiyi halda daxil edilə bilərmi?
C: Xeyr. Modulu quraşdırmazdan və ya çıxarmadan əvvəl baz platanın enerji təchizatı söndürülməlidir ki, arxa plan avtobusu kommunikasiya səhvləri və ya fiziki konnektor zədələnməsinin qarşısı alınsın.
S: Moduldakı fərdi giriş nöqtələrinin vəziyyəti necə göstərilir?

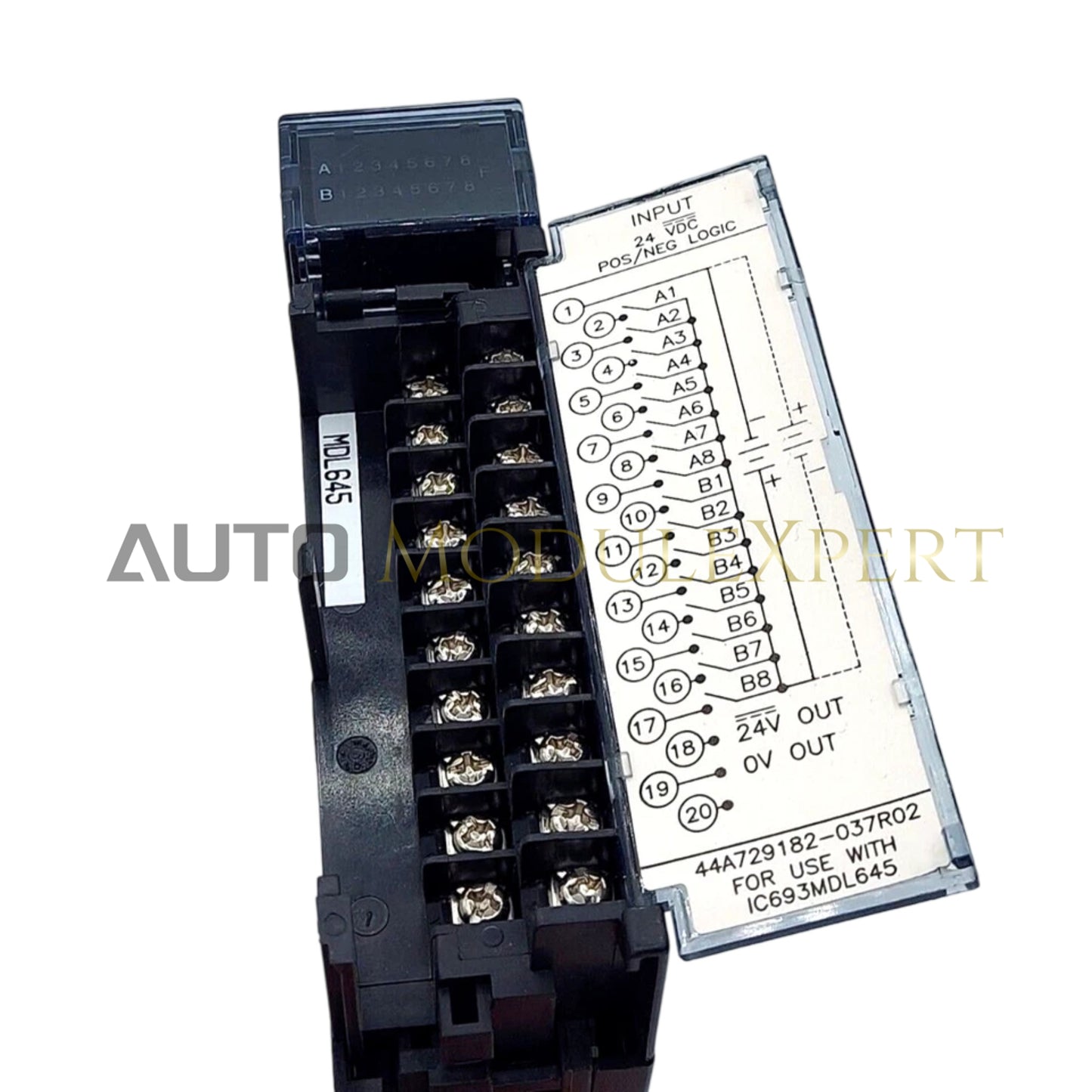

C: Modulun ön panelində 16 yaşıl LED status göstəricisi var, iki sütunda 8 ədəd olmaqla yerləşdirilib və müvafiq giriş terminalında aktiv 24 VDC siqnal olduqda yanır.
Sahə Quraşdırma Təlimatları
- Modulu daxil etməzdən və ya naqilləməzdən əvvəl GE Series 90-30 PLC baz platasının əsas AC/DC enerji təchizatını kəsin.
- C693MDL645D kartını qoruyucu qablaşdırmadan çıxarmazdan əvvəl torpaqlanmış ESD bilək qayışını taxın.
- Dövrə lövhəsinin kənar konnektorunu hədəf baz plata I/O yuvasının bələdçi relsləri ilə hizalayın və yuxarı və aşağı qıfıllar yerinə oturana qədər möhkəm basın.
- Sahə giriş cihazlarını istənilən müsbət və ya mənfi loqika sxeminə uyğun olaraq çıxarıla bilən terminal blokuna qoşun, düzgün 24 VDC xarici dövrə təchizatı bağlantılarını təmin edin.
- Terminal blokunun qapağını möhkəmlədin və rəf enerji təchizatını bərpa edin, maşın testləri zamanı modul status LED-lərinin aktiv sahə giriş vəziyyətlərini əks etdirdiyini yoxlayın.
