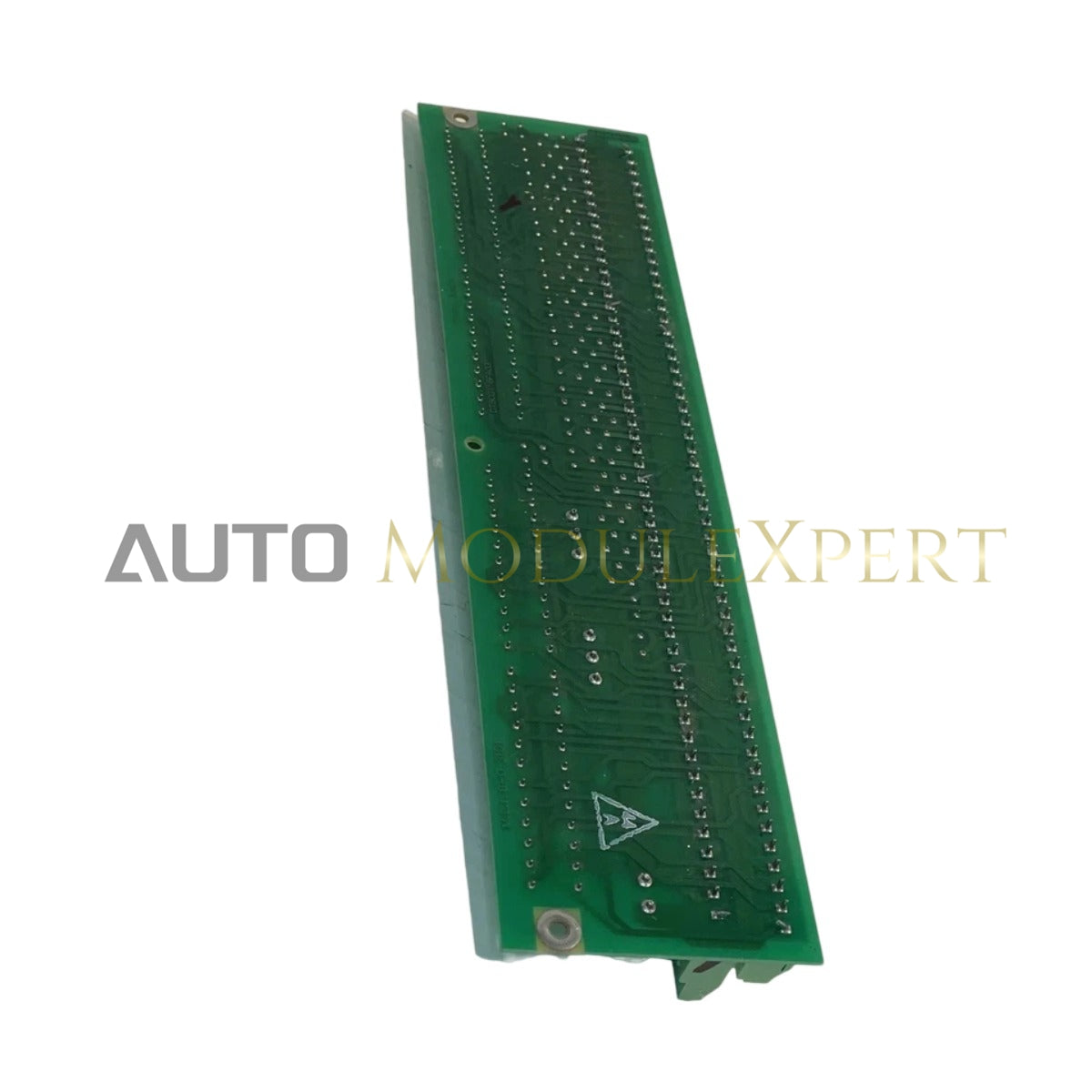

GE DS200DTBCG1A, həmçinin DS200DTBCG1A Konnektor Reley Terminal Lövhəsi kimi kataloqlanır, Mark V idarəetmə sistemi platformalarında diskret siqnal interfeysi və reley kontaktlarının açılıb-bağlanması üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.

Sonluq Analizi və Model Matrisi

• DS200: Mark V seriyalı aparatları müəyyən edir.
• DTBC: Konnektor Reley Terminal Lövhəsi arxitekturasını göstərir.
• G1: Aparat qrupunu/nəsil səviyyəsini təmsil edir.
• A: İlkin reviziya səviyyəsini göstərir.
• REV AA: İstehsal dizayn versiyasını müəyyən edir.

Aparat Spesifikasiyaları

Profinet / EtherNet/IP deterministik şəbəkələr

DS200DTBCG1A yüksək sıxlıqlı I/O siqnalları üçün əsas keçid nöqtəsi kimi xidmət edir və diskret sahə cihazlarının işləməsi üçün tələb olunan reley izolyasiyasını təmin edir. Lövhə aşağı gərginlikli prosessor siqnallarını klapanların işlədilməsi və vəziyyət siqnalı üçün uyğun yüksək tutumlu açma-yapma yollarına çevirir. Xüsusi reley dəstlərini inteqrasiya etməklə, lövhə sahə gərginlik səviyyələrinin idarəetmə rəfi sxemindən fiziki ayrılmasını təmin edir, bu da açma-bağlama dövrlərində əsas I/O prosessorlarına səs-küy induksiyası və keçici gərginlik zərərinin qarşısını alır.

Tez-tez Verilən Suallar

S: Bu terminal lövhəsi yüksək tezlikli reley dövrü tələb edən tətbiqlərdə istifadə oluna bilərmi?

C: Bu lövhədə quraşdırılmış mexaniki releylər standart sənaye idarəetmə intervallarına uyğundur. Əgər tətbiq yüksək tezlikli açma-bağlama tələb edirsə, sistem sənədlərində reley kontaktlarının ömrü spesifikasiyalarını yoxlamaq lazımdır ki, vaxtından əvvəl nasazlıq olmasın.

S: DS200DTBCG1A üçün xüsusi torpaqlandırma tələbləri varmı?

C: Bəli. Lövhə releyin geri dönüş yolları üçün ümumi torpaq səthini saxlamaq məqsədilə kabinet şassisinə möhkəm şəkildə bərkidilməlidir. Şassinin düzgün torpaqlandırılmaması reley performansının pisləşməsinə və ya siqnal qarışmasına səbəb ola bilər.

Sahə Quraşdırma Təlimatları

1. Terminal lövhəsini idarə etməzdən əvvəl bütün idarəetmə rəfi gücünün kəsildiyinə və kilidləndiyinə əmin olun.
2. PCB-ni rəfdə təyin olunmuş montaj dayaq nöqtələri ilə hizalayın, kabel idarəsi üçün kifayət qədər boşluq olduğundan əmin olun.
3. Montaj vintlərini göstərilən tork dəyərinə qədər sıxın ki, etibarlı şassi torpaq bağlantısı təmin olunsun.
4. Sahə naqillərini terminal bloklarına qoşun, bütün keçiricilərin sistemin naqil sxemlərində göstərilən terminal xəritəsinə uyğun yönləndirildiyindən əmin olun.
5. Bütün kabel konnektorlarının tam yerləşdiyinə və əlaqəli jumper parametrlərinin xüsusi idarəetmə dövrü üçün tələb olunan əməliyyat məntiqinə uyğun olduğuna yoxlayın.
