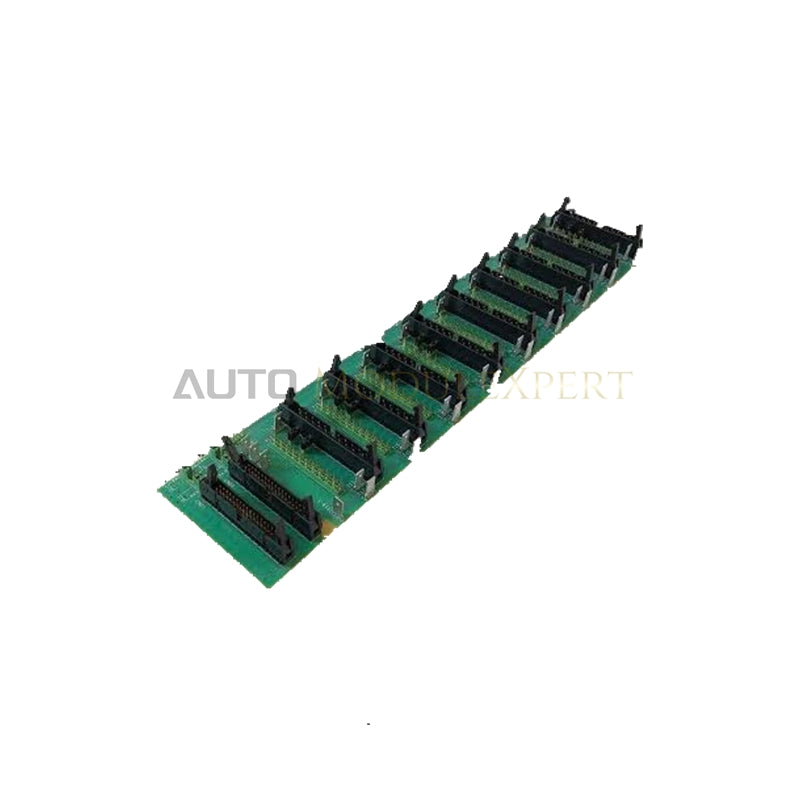

Honeywell 10315/1/1 19 FSC baza platası PCB-si

Honeywell 10315/1/1 19, həmçinin 10315/1/1 baza platası PCB-si / rəf arxa paneli kimi kataloqda qeyd olunur və Honeywell Fail Safe Controller (FSC) sistemlərində arxa panel şinlərinin yönləndirilməsi və enerji paylanması üçün xüsusi aparat komponenti kimi fəaliyyət göstərir. Bu qurğu redundant rəf konfiqurasiyalarında 18-ə qədər I/O modulunun fiziki yerləşdirilməsini və elektrik şinləri üzrə qarşılıqlı bağlantısını təmin edir. Qurğu real vaxt rejimində təhlükəsizlik idarəetməsinin icrasını dəstəkləmək üçün redundant I/O kanalları üzrə siqnalların paylanmasını həyata keçirir.

Aparat xüsusiyyətləri

Prosesə nəzarət və kanal izolyasiyasının xüsusiyyətləri

Honeywell 10315/1/1 19 yanaşı modul yuvaları arasında elektrik müdaxiləsinin qarşısını almaq üçün kanaldan kanala izolyasiya parametrləri ilə təchiz edilmiş yüksək sıxlıqlı arxa panel keçiricilərindən istifadə edir. Xrom örtüklü polad çərçivə yüksək tezlikli elektromaqnit sahə emissiyalarına qarşı fiziki ekran rolunu oynayır. İnteqrasiya edilmiş enerji paylama şinləri sahə analoq modulları üçün soyuq birləşmə kompensasiyası (CJC) istinadının yönləndirilməsini təmin edir və standart 4-20 mA HART dövrə protokolu arxitekturaları ilə uyğun ikili redundant şin yollarını dəstəkləyir.

Tez-tez verilən suallar

S: Şassi konstruksiyası sahə kanalları üzrə elektrik səs-küyünə davamlılığa necə töhfə verir?

C: Xrom örtüklü polad rəf çərçivəsi bütün 18 modul yuvası boyunca fasiləsiz torpaqlanma təmin edir və daxili arxa panel keçiricilərini xarici elektromaqnit müdaxiləsindən qoruyur.

S: Arxa panel hər I/O yuvası üçün ayrıca xarici enerji təchizatı tələb edir?

C: Xeyr, baza platası PCB-si mərkəzləşdirilmiş sistem enerji girişlərini qəbul edən və enerjini quraşdırılmış bütün I/O modulları arasında paylayan inteqrasiya edilmiş şinlərlə təchiz olunub.

Sahədə quraşdırma təlimatları

1. Mexaniki vibrasiyanın yaratdığı gərginliyin qarşısını almaq üçün 19 düymlük şassini uyğun polad montaj avadanlığından istifadə edərək standart sənaye avadanlığı kabinetinə quraşdırın.
2. Rəf çərçivəsinin qısa, aşağı impedanslı torpaqlama qayışı ilə (müqavimət 1 Om-dan az olmaqla) birbaşa kabinetin əsas torpaqlama şininə qoşulduğunu yoxlayın.
3. I/O modullarını 18 arxa panel yuvasından hər hansı birinə yerləşdirməzdən əvvəl bütün kart kənarı konnektorlarının toz və zibildən təmiz olduğuna əmin olun.
4. Kabinet daxilində təbii istilik yayılmasını qorumaq üçün 1U rəf konstruksiyasının üstündə və altında hava axınının qarşısını kəsən heç bir maneə olmadığından əmin olun.
