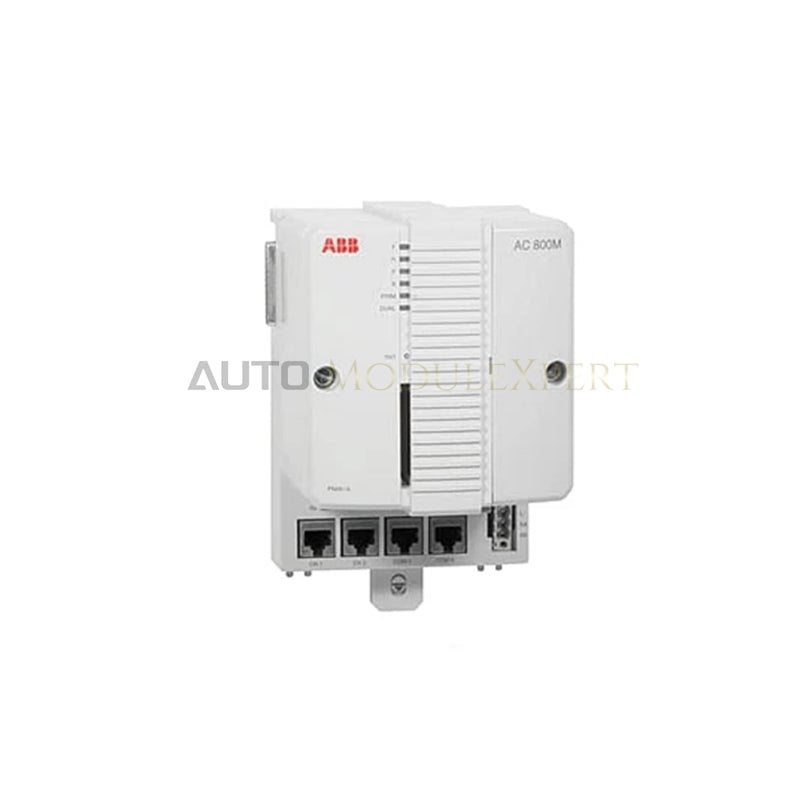

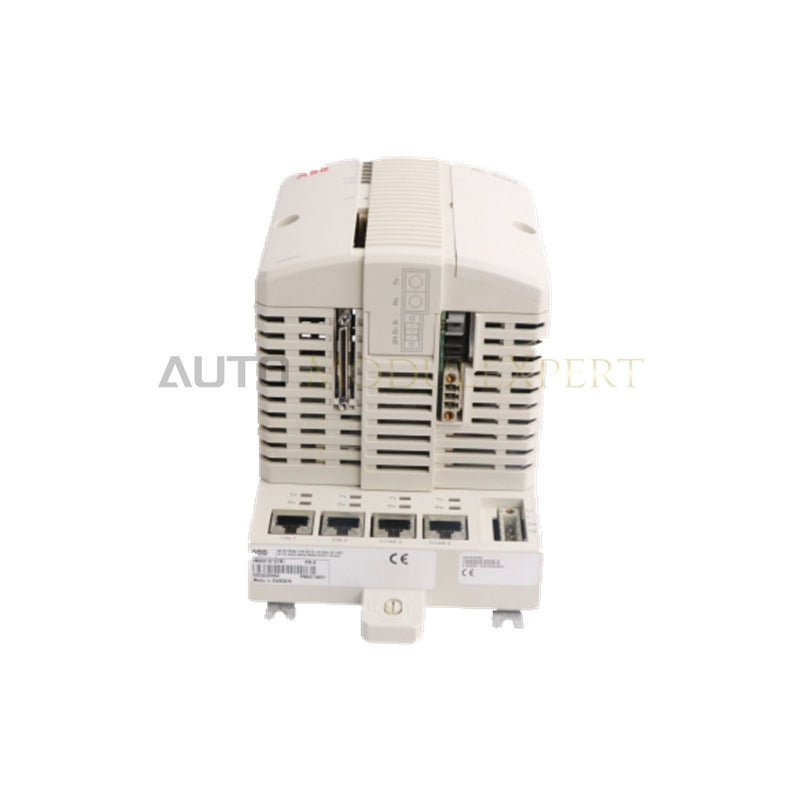

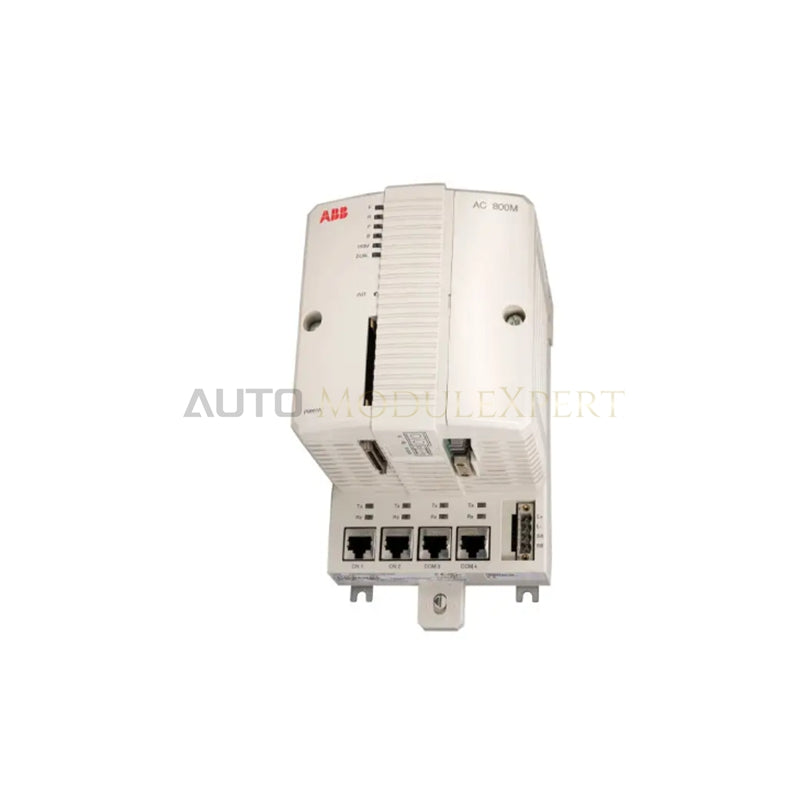

ABB PM862K02 3BSE081636R1 AC 800M redundant prosessor bloku

ABB PM862K02 3BSE081636R1, həmçinin PM862K02 redundant prosessor bloku kimi kataloqda göstərilir və ABB AC 800M və System 800xA idarəetmə şəbəkələrində yüksək əlçatanlıqlı prosesə nəzarət alqoritmlərini icra etmək üçün xüsusi aparat komponenti kimi fəaliyyət göstərir. 67 MHz tezlikdə işləyən MPC866 prosessoru ilə təchiz edilmiş ikili CPU komplekti hər 1 000 Bul əməliyyatı üçün 0,18 ms-ə qədər tətbiq icrasını təmin edir. Yüksək sürətli RCU-Link kabeli ilə qoşulan redundant prosessor cütü yaddaş məzmununu sinxronlaşdıraraq əsas aparat nasazlığı zamanı 10 ms-dən az müddətdə idarəedicinin fasiləsiz dəyişdirilməsini təmin edir.

Sonluğun izahı və model matrisi

PM862K02 işarəsi redundant sistem quraşdırılması üçün bütün zəruri baza lövhələrini və modullararası kabelləri özündə birləşdirən tam redundant idarəedici komplektini göstərir.

• PM862: 67 MHz MPC866 CPU, 32 MB daxili yaddaş, iki Ethernet portu və iki RS-232C serial portu olan fərdi əsas prosessor modulu.
• K02: redundant komplekt konfiqurasiyasının sonluğu; redundant əlaqə aksesuarları ilə birlikdə komplektləşdirilmiş uyğun PM862 prosessor modullarından ibarət cütü göstərir.
• 3BSE081636R1: ikili CPU komplekti üçün ABB-nin xüsusi kommersiya sifariş hissə nömrəsi.
• Kit Components: komplektə 2 x PM862 CPU, 2 x TP830 baza lövhəsi, 2 x TB807 ModuleBus terminatoru, 1 x TK850 CEX-bus uzatma kabeli, 1 x TK851 RCU-Link kabeli və 2 x litium ehtiyat batareyası daxildir (sistem proqram təminatının lisenziyası ayrıca satılır).

Aparat spesifikasiyaları

Arxa panel şini üzrə rabitə sürəti və ModuleBus nəzarəti

PM862K02 CEX-Bus və daxili ModuleBus interfeysləri üzrə yüksək sürətli arxa panel rabitəsini koordinasiya edir və redundant konfiqurasiyada 84-dək giriş/çıxış moduluna nəzarət edir. Xüsusi 100 Mbit/s RCU-Link interfeysindən istifadə edərək əsas CPU əsas tətbiqin skan sürətinə təsir göstərmədən dövri məlumat yeniləmələrini və icra vəziyyətinin surətlərini ehtiyat CPU-ya ötürür. Aparat arxa panel rabitəsinin bütövlüyünə nəzarət edir və arxa panel şini üzrə aparat rabitəsi xətaları aşkar edildikdə kanalların avtomatik dəyişdirilməsini işə salır. Mikroproqram uyğunluğu üçün 800xA 6.0.2 və ya Compact Control Builder 6.0.0-1 və daha yuxarı sistem proqram təminatı tələb olunur.

Tez-tez verilən suallar

S: CPU-nun dəyişdirilməsi hadisəsi zamanı proses çıxışlarında nə baş verir?

C: Redundant CPU cütü TK851 RCU-Link kabeli vasitəsilə daxili yaddaşın güzgülənməsini həyata keçirir və bununla ikinci prosessorun 10 ms ərzində idarəetməni üzərinə götürməsinə imkan yaradır; nəticədə sahə giriş/çıxış kanallarında siqnal vəziyyətləri fasiləsiz qorunur.

S: Qalan modul işləyərkən ayrıca PM862 CPU modulu dəyişdirilə bilərmi?

C: Bəli, redundant prosessor konfiqurasiyası əsas CPU aktiv icranı davam etdirdiyi halda nasaz ikinci CPU-nun və ya baza lövhəsi komponentinin çıxarılmasına və dəyişdirilməsinə imkan verir; bunun üçün RCU-Link və enerji bağlantıları standart texniki xidmət protokollarına uyğun idarə olunmalıdır.

S: Ehtiyat batareyası enerji təchizatı kəsildikdə tətbiq proqram təminatını necə qoruyur?

C: Komplektə daxil olan 3,6 V litium ehtiyat batareyası əsas 24 VDC enerjisi kəsildikdə statik RAM massivini enerji ilə təmin edir və batareyanın saxlama müddəti ərzində sistem məlumatlarını, istifadəçi tətbiq məntiqini və real vaxt saatı parametrlərini qoruyur.

Sahədə quraşdırma təlimatları

TP830 baza lövhələrini standart 35 mm DIN relsləri üzərində IP20 dərəcəli korpusun daxilində şaquli şəkildə quraşdırın və təbii konvektiv soyutma üçün komplektin üstündə və altında minimum 50 mm şaquli boşluq saxlayın. Yüksək sürətli sinxronizasiyanı qorumaq üçün əsas və ikinci baza lövhələrini TK851 RCU-Link kabeli ilə birləşdirin və kilidləmə mexanizmlərinin yerinə oturduğundan əmin olun. Arxa panel rabitə xətləri üzrə siqnal əks olunmasını aradan qaldırmaq üçün TB807 ModuleBus terminatorlarını ModuleBus interfeysindəki son aktiv mövqelərə qoşun. Yüksək tezlikli səs-küy müdaxiləsinin qarşısını almaq üçün CEX-Bus uzatma kabelləri də daxil olmaqla bütün rabitə xətlərinin ekran naqillərini aşağı impedanslı torpaqlama sıxaclarından istifadə edərək birbaşa panelin torpaqlama şininə birləşdirin.
