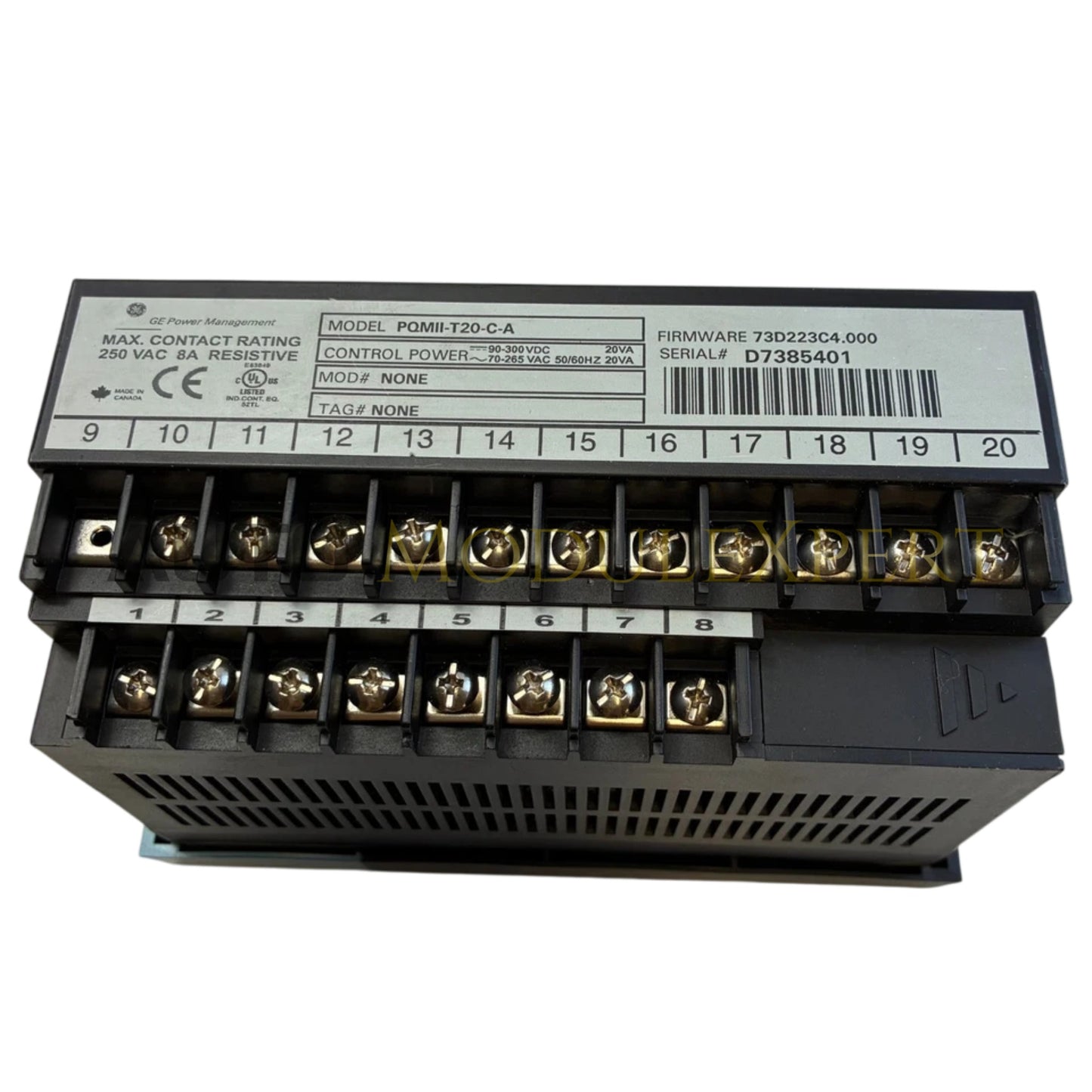

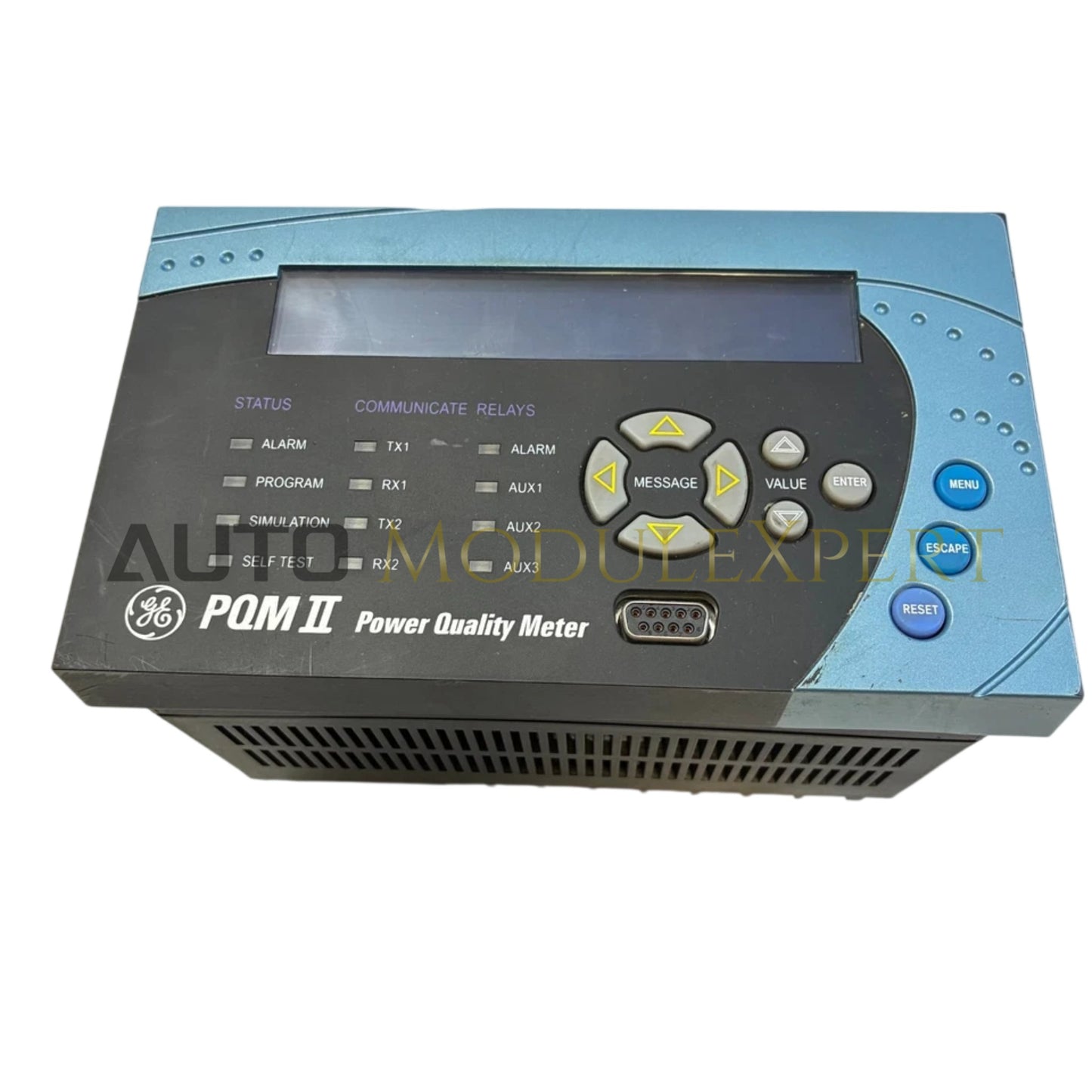

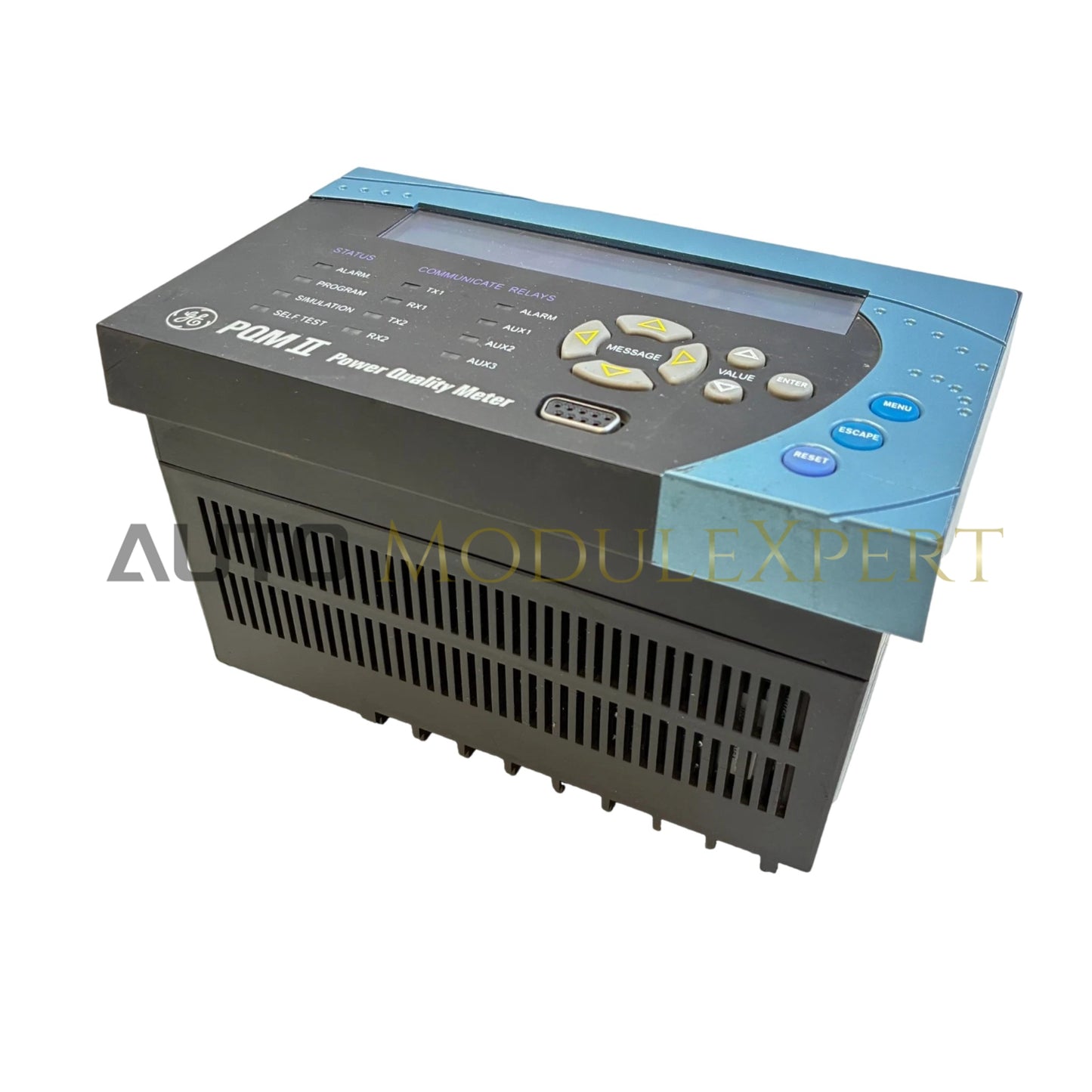

GE Fanuc PQMII-T20, həmçinin PQMII Güc Keyfiyyəti Ölçən kimi kataloqlanır, sənaye güc paylama şəbəkələrində davamlı elektrik sistemi monitorinqi və keçici hadisələrin təhlili üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.
Aparat Spesifikasiyaları
| Parametr | Spesifikasiya |
|---|---|
| Model | PQMII-T20 |
| Brend | GE Fanuc |
| İstehsalçı Standartı | İstehsalçı Standartı |
| Çəki | 3kg |
| Ölçülər | Standart Panel Kəsiyi / Sənaye Qutusu |
| İşləmə Temperaturu | -20 dərəcə C-dən +60 dərəcə C-ə qədər |
| Enerji İstehlakı | 20 VA |
| İdarəetmə Güc Gərginliyi Aralığı | 20-60 VDC / 20-48 VAC, 50/60 Hz |
| Analoq Girişlər | 1x 4-20 mA giriş |
| Analoq Çıxışlar | 4x izolyasiya olunmuş 4-20 mA çıxışlar |
| Çıxış Relyeləri | 4x proqramlaşdırıla bilən çıxış relyeləri |
| Əlaqə Protokolları | Modbus RTU, RS485 (arxa port), RS232 (ön port) |
| Harmonik Təhlil | 63-cü dərəcəyə qədər |
Deterministik Modbus Əlaqəsi və Firmware İnteqrasiyası
Daxili işləmə mühərriki üç fazalı gərginlik və cərəyan kanalları üzrə 63-cü harmonik dərəcəyə qədər real vaxt ayrılmış Fourier transformasiyası (DFT) alqoritmlərini icra edir. Arxa RS485 portu vasitəsilə serial əlaqə Modbus RTU protokolu altında deterministik şəkildə işləyir, proqramlaşdırıla bilən məntiqi kontrollerlər (PLC) və ya nəzarət və məlumat toplama (SCADA) master düyünləri tərəfindən birbaşa registrlərin sorğulanmasına imkan verir. Onboard firmware flash yaddaşı əsas güc kəsilməsi zamanı hadisə qeydlərini, dalğa forması tutmalarını və istifadəçi tərəfindən təyin edilmiş siqnal səviyyələrini saxlayır, əlavə batareya ehtiyat gücü tələb etmir.
Tez-tez Verilən Suallar
S: PQMII-T20 modelindəki dörd izolyasiya olunmuş analoq çıxışın əsas funksiyası nədir?
C: Dörd izolyasiya olunmuş analoq çıxış daxili hesablanmış elektrik parametrlərini (məsələn, faza gərginliyi, cərəyan, aktiv güc və ya ümumi harmonik təhrif) konfiqurasiya edilə bilən 4-20 mA DC siqnallarına çevirərək köhnə DCS və ya PLC analoq giriş kartları ilə birbaşa interfeys təmin edir.
S: Ön RS232 portu arxa RS485 portuna nisbətən necə işləyir?
C: Ön RS232 portu müvəqqəti noutbuk diaqnostikası, parametr konfiqurasiyası və firmware flash yeniləməsi üçün nöqtədən-nöqtəyə əlaqə təmin edir, arxa RS485 portu isə davamlı sistem məlumatlarının toplanması üçün daimi çoxnöqtəli şəbəkə interfeysi kimi xidmət edir.
S: Bu modeldə köməkçi güc terminalı hansı güc giriş aralığını dəstəkləyir?
C: PQMII-T20 köməkçi güc terminalı 20-60 VDC və ya 20-48 VAC, 50/60 Hz aralığında aşağı gərginlikli idarəetmə gücünü qəbul edir və maksimum 20 VA güc yükləyir.
Sahə Quraşdırma Təlimatları
- Ölçəni istehsalçı tərəfindən verilmiş montaj dayaqları ilə panel kəsiyinə möhkəm şəkildə yerləşdirin ki, düzgün səviyyədə və mexaniki sabitlik təmin olunsun.
- Köməkçi güc təchizatını xüsusi güc terminallarına qoşun, güc tətbiq etməzdən əvvəl giriş gərginliyinin 20-60 VDC və ya 20-48 VAC giriş reytinqinə uyğun olduğunu yoxlayın.
- RS485 əlaqə naqillərini bükülmüş-qorunan cüt kabel (120 ohm xarakteristik impedans) ilə terminasiya edin. Qoruyucu xətti yalnız bir nöqtədə torpaqla birləşdirin ki, torpaq dövrələrinin qarşısı alınsın.
- Cərəyan transformatoru (CT) və gərginlik transformatoru (VT) ikinci dərəcəli dövrələrini terminal blokuna birbaşa qoşun, düzgün faza ardıcıllığı və polaritet istiqamətini təmin edin.
- 4-20 mA analoq çıxış naqillərinin yüksək gərginlikli AC güc kabellərindən ayrı kanallarda, fərqli boru kanallarında keçirilməsini təmin edin ki, elektromaqnit müdaxiləsi məhdudlaşdırılsın.
