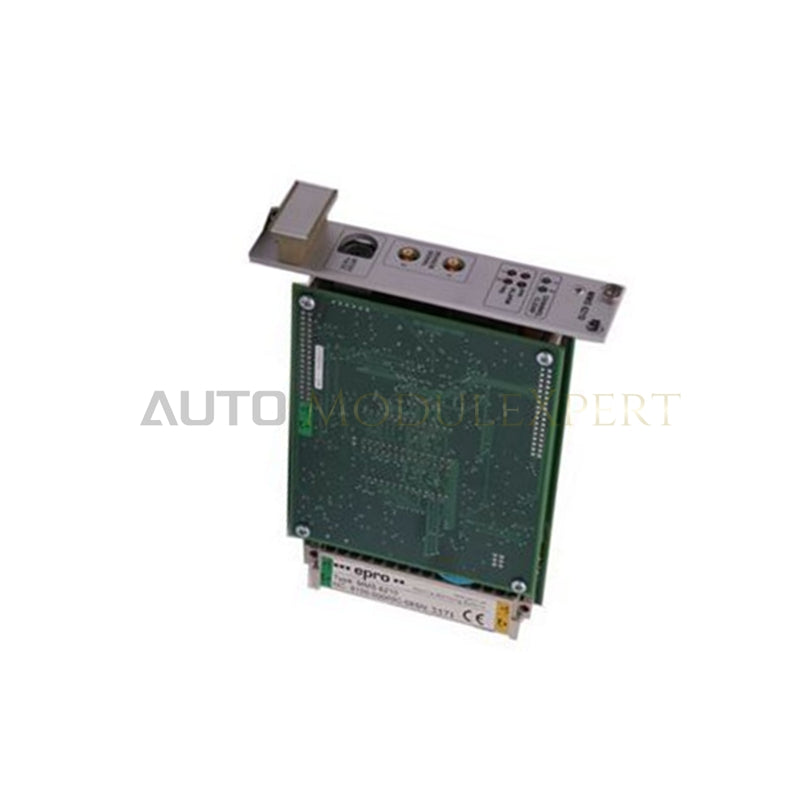

EPRO A6140 Vibrasiya Monitorları

EPRO A6140, həmçinin A6140 Vibrasiya Monitorları kimi kataloqlaşdırılır və EPRO MMS 6000 maşın mühafizə sistemlərində valın mütləq vibrasiya vektor cəmi siqnallarını hesablamaq üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.

Aparat xüsusiyyətləri

Burulğan cərəyanlı zondun miqyaslandırılması və rotor dinamikasının təhlili

A6140 yaxınlıq zondlarından alınan xam siqnalları gövdə akselerometrlərindən gələn siqnallarla birlikdə emal edir və valın mütləq yerdəyişməsini hesablamaq üçün burulğan cərəyanlı zondun dəqiq miqyaslandırılmasını tətbiq edir. Nisbi val hərəkəti ilə yastıq dayağının vibrasiyasının vektor cəmini fasiləsiz hesablayan modul valın balanssızlığının, mərkəzlənməsinin pozulmasının və yağ burulğanının ilkin əlamətlərini aşkarlayır. Bu real vaxtlı siqnal emalı aralıq gərginliyinin təsdiqlənməsinin (-10 VDC hədəfləri) bütövlüyünü qoruyur və əsas maşının söndürülməsi dövrəsinə təsir etmədən dinamik rotor proseslərini izləmək üçün diaqnostik portlara zəiflədilməmiş buferlənmiş xam siqnallar təqdim edir.

Tez-tez verilən suallar

S: A6140 iki fərqli fiziki sensordan valın mütləq vibrasiyasını necə əldə edir?

C: A6140 burulğan cərəyanlı yaxınlıq zondlarından alınan nisbi val yerdəyişməsi siqnallarını pyezoelektrik sensorlardan alınan yastıq korpusunun sürətlənmə siqnalları ilə birləşdirərək real vaxtda vektor toplamasını həyata keçirir.

S: Yanlış açılma riski olmadan diaqnostik təhlil alətlərini A6140-a qoşmaq mümkündürmü?

C: Bəli. Modulun ön panelində qalvanik cəhətdən izolyasiya edilmiş buferlənmiş xam siqnal çıxışları var. Bu çıxışlar portativ vibrasiya analizatorlarına mühafizə siqnalizasiya dövrələrini kəsmədən real vaxtlı siqnal axınlarına çıxış imkanı verir.

S: A6140 modulunda siqnalizasiya hədləri necə proqramlaşdırılır və izlənilir?

C: A6140 müstəqil şəkildə konfiqurasiya edilə bilən dörd siqnalizasiya həddinə malikdir. Valın mütləq vibrasiya səviyyələri konfiqurasiya edilmiş istismar nöqtələrini keçdikdə bu hədlər rele çıxışlarını və ya arxa panel şini bayraqlarını işə salır.

Sahədə quraşdırma təlimatları

A6140 kartını MMS 6000 şkafında onun üçün nəzərdə tutulmuş yuvaya möhkəm şəkildə yerləşdirin və arxa panel kənar konnektoru tam qoşulana qədər itələyin, sonra ön panelin bərkidici vintlərini tələb olunan fırlanma momenti ilə sıxın. İnduktiv küyün yaranmasının qarşısını almaq üçün daxil olan yaxınlıq zondu və akselerometr siqnal kabellərini ayrı ekranlanmış borulardan keçirin. Siqnal kabeli ekranlarını birləşdirmə nöqtəsində sistemin ümumi torpaqlama şininə qoşun və sistemə enerji verməzdən əvvəl bütün sensor sahə naqillərinin arxa paneldəki vintli terminal bloklarına etibarlı şəkildə bərkidildiyini yoxlayın.
